Apple ၏ အသစ်သော 140W GaN အမြန်အားသွင်းကိရိယာကို ဖြိုဖျက်ခြင်း။

Apple ၏ 140W အမြန်အားသွင်းကိရိယာအသစ်စက်စက်မော်ဒယ် A3607 ပါရှိသည်။ မျိုးဆက်သစ် စက်ပစ္စည်းများအတွက် Apple မှ ဒီဇိုင်းထုတ်ထားသည့် အသစ်စက်စက် အားသွင်းကိရိယာတစ်ခုအနေဖြင့် A3607 ၏ ထိတွေ့မှုသည် Apple ၏ နောက်လာမည့် စက်ပစ္စည်းများ၏ အားသွင်းဖြေရှင်းနည်းများကို လုပ်ငန်းနယ်ပယ်တွင် ကျယ်ကျယ်ပြန့်ပြန့် အာရုံစိုက်လာစေသည်။

၎င်း၏ ပုံပန်းသဏ္ဍာန်၊ အရွယ်အစားနှင့် ကန့်သတ်ချက်များသည် ယခင်မော်ဒယ်ကဲ့သို့ အခြေခံအားဖြင့် တူညီသဖြင့် ၎င်း၏အတွင်းပိုင်းဗိသုကာကို ချိန်ညှိထားပါသလား။ အဓိကအစိတ်အပိုင်းများကို အဆင့်မြှင့်တင်ပြီးပြီလား။ ဤမေးခွန်းများဖြင့် ChargerLAB သည် Apple 140W အမြန်အားသွင်းကိရိယာအသစ် A3607 ၏အသေးစိတ်အချက်အလက်များကိုချက်ချင်းဖြိုခွဲခဲ့ပြီး ယခုအခါ ၎င်း၏စစ်မှန်သောအတွင်းပိုင်းတည်ဆောက်ပုံကိုဖော်ပြပါမည်။

Apple 140W Fast Charger ၏ အသွင်အပြင်

ထုပ်ပိုးမှုတွင် Apple လိုဂို၊ ထုတ်ကုန်အမည်နှင့် အသွင်အပြင်ကို အရှေ့ဘက်တွင် ရိုက်နှိပ်ထားသည့် ဂန္ထဝင် သေးငယ်သော ဒီဇိုင်းဖြင့် ထုပ်ပိုးထားသည်။

ဘေးတွင် ထုတ်ကုန်ပါရာမီတာစတစ်ကာကို တွဲထားသည်။

စတစ်ကာပေါ်ရှိ ကန့်သတ်ချက်များ၏ အနီးကပ်ပုံကို နောက်ပိုင်းတွင် ထုတ်ကုန်ပိုင်းဆိုင်ရာ ပြသမှုကဏ္ဍတွင် မိတ်ဆက်ပါမည်။

အားသွင်းကိရိယာသည် USB-C စက်ပစ္စည်းများနှင့် တွဲဖက်အသုံးပြုနိုင်ပြီး MagSafe 3 အပေါက်ပါရှိသော 16 လက်မ MacBook Pro တွင် အသုံးပြုရန်အတွက် တရားဝင်အကြံပြုထားသည်။

Power Adapter ကို 2026 နှင့် Model A3607 တို့ဖြင့် ပြည်တွင်း၌ ထုတ်လုပ်ပါသည်။

ပက်ကေ့ဂျ်တွင် အားသွင်းကိရိယာနှင့် အသုံးပြုသူလက်စွဲစာအုပ်ပါရှိသည်။

အားသွင်းကိရိယာအား ၎င်း၏ ကနဦးအခြေအနေတွင် ခြစ်ရာများကို ကာကွယ်ရန် အကာအကွယ်စက္ကူဖြင့် ထုပ်ပိုးထားသည်။

Apple ၏ 140W အမြန်အားသွင်းကိရိယာအသစ်၏ အသွင်အပြင်သည် ယခင်မော်ဒယ်လ်နှင့် တူညီပြီး တောက်ပပြောင်လက်တောက်ပသော မျက်နှာပြင်နှင့် လုံးဝန်းသောထောင့်အပြောင်းအလဲများ ပါဝင်ပါသည်။

Apple လိုဂိုသည် ကိုယ်ထည်၏ ရှေ့နှင့်နောက်ဘက်တွင် ဗဟိုပြုထားသည်။

အားသွင်းကိရိယာ၏ ကန့်သတ်ချက်အချက်အလက်ကို ကိုယ်ထည်၏တစ်ဖက်တွင် ရိုက်နှိပ်ထားသည်။

ထုတ်ကုန် ကန့်သတ်ချက်များ အနီးကပ်

အဝင်- 100–240V ~ 50/60Hz 2A

(USB PD) အထွက်- 5.2V 3A၊ 9V 3A၊ 15V 5A၊ 20.5V 5A၊ 28V 5A

အားသွင်းကိရိယာသည် CCC နှင့် KC အသိအမှတ်ပြုလက်မှတ်များ အောင်မြင်ပြီးဖြစ်သည်။

ထုတ်ကုန်အမည်၊ မော်ဒယ်နှင့် ကြိုတင်ကာကွယ်မှုများကို ဘူး၏တစ်ဖက်တွင် ရိုက်နှိပ်ထားသည်။

Apple ၏ 140W အမြန်အားသွင်းကိရိယာ၏ မော်ဒယ်မှာ A3607 ဖြစ်သည်။

အားသွင်းအားကို နှစ်ဖက်စလုံးတွင် ခေါက်နိုင်သော စံတရုတ်ပင်ချောင်းများ တပ်ဆင်ထားပြီး၊ နှစ်ဘက်လုံးတွင် တောင်ပံပုံစံများ တပ်ဆင်ထားသည်။

ပင်တန်းများသည် ဂန္ထဝင်လွတ်လပ်သော module ဒီဇိုင်းကိုလက်ခံရရှိပြီး ဖြုတ်တပ်၍ရနိုင်သော၊ အစားထိုးနိုင်သည်။

မြေစိုက်ဝါယာကြိုးအဖြစ်လည်း ဆောင်ရွက်နိုင်သည့် T-shaped fixing base ၏ အနီးကပ်။

မော်ဂျူးဘောင်ကို 250V~ 2.5A နှင့် Jabil Inc. အဆင့်သတ်မှတ်ချက်ဖြင့် မှတ်သားထားပြီး pin module ကို Jabil မှ ပံ့ပိုးထားကြောင်း ညွှန်ပြသည်။ မှတ်သားဖွယ်မှာ၊ ရေရှည်အသုံးပြုပြီးနောက် မော်ဂျူးကို အလွယ်တကူ ပြေလျော့မသွားကြောင်း သေချာစေရန်အတွက် အရန်ပြုပြင်ခြင်းအတွက် သတ္တုကလစ်တစ်ခုကို မော်ဂျူးအပေါက်အတွင်း ထည့်သွင်းထားသည်။

ထို့အပြင် Pin ဒီဇိုင်းသည် ယခင်ဗားရှင်းနှင့် ကွဲပြားသည်။

အထွက်အဆုံးတွင် အဖြူရောင်ပလပ်စတစ်အူတိုင်ပါရှိသော USB-C အပေါက်တစ်ခု တပ်ဆင်ထားသည်။

USB-C အပေါက်ကို လက်ခံသည့်အခွံကိုလည်း သီးခြားဒီဇိုင်းထုတ်ထားသည်။

Apple ၏ 140W အမြန်အားသွင်းကိရိယာအသစ်၏ တိုင်းတာထားသော ကိုယ်ထည်အရှည်မှာ 95.68mm ဖြစ်သည်။

အကျယ်က 74.35mm ဖြစ်ပါတယ်။

အထူက 28.51mm ဖြစ်ပါတယ်။

Apple ၏ 140W Galium nitride အမြန်အားသွင်းကိရိယာ A2452 နှင့် ဘေးချင်းကပ်လျက်၊ ပါဝါအဒက်တာအသစ်နှင့် အဟောင်းများ၏ အဓိကအသွင်အပြင်နှင့် အတိုင်းအတာတို့မှာ လုံးဝတူညီပါသည်။

လက်ထဲတွင် အားသွင်းကိရိယာ၏ အလိုလိုသိမြင်နိုင်သော အရွယ်အစား။

ထို့အပြင်၊ ထုတ်ကုန်သည်ခန့်မှန်းခြေအားဖြင့် 285g အလေးချိန်ရှိသည်။

USB-C အပေါက်အထွက်ပရိုတိုကောကို သိရှိရန် ChargerLAB POWER-Z KM003C ဖြင့် စမ်းသပ်ထားပြီး၊ ၎င်းသည် PD3.1 နှင့် DCP အားသွင်းပရိုတိုကောများကို ပံ့ပိုးပေးသည်။

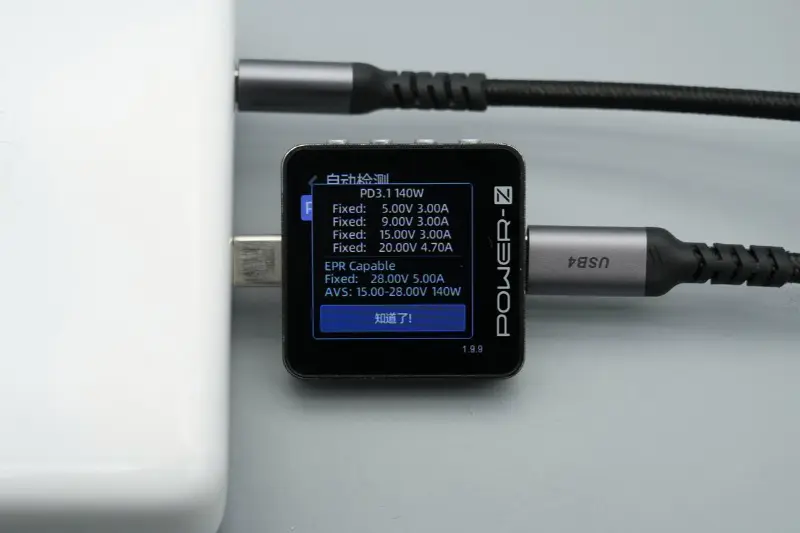

PDO ပက်ကတ်တွင် USB-C အပေါက်တွင် ပုံသေဗို့အားဂီယာငါးခုပါရှိသည်- 5V 3A၊ 9V 3A၊ 15V 3A၊ 20V 4.7A၊ 28V 5A နှင့် 15-28V 140W AVS ဗို့အားဂီယာတို့ ပါဝင်သည်။

Apple ၏ 140W အမြန်အားသွင်းကိရိယာအသစ်ဖြင့် iPhone 17 Pro Max အား အားသွင်းရာတွင် တိုင်းတာသည့် အားသွင်းအားသည် ခန့်မှန်းခြေ 36.34W ဖြစ်သည်။

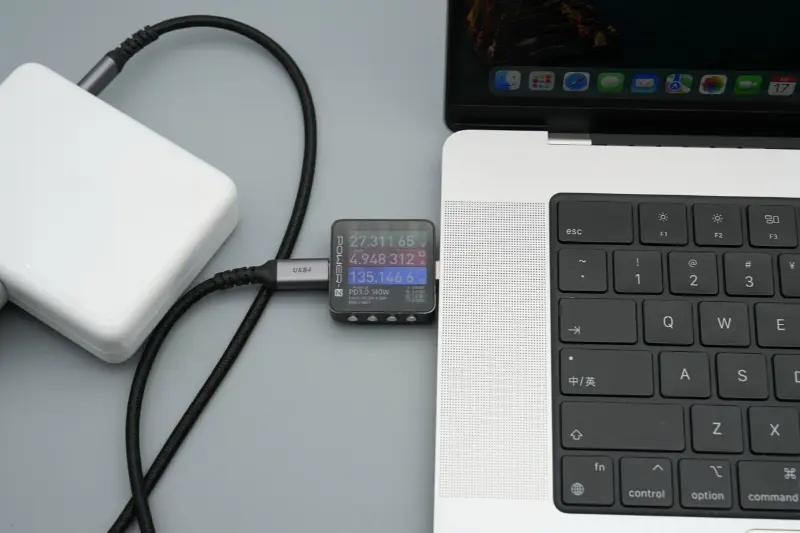

MacBook Pro အား အားသွင်းသောအခါ၊ တိုင်းတာထားသော အားသွင်းအားသည် ခန့်မှန်းခြေအားဖြင့် 135.15W ဖြစ်ပြီး 28V 5A 140W အားအမြန်သွင်းခြင်းကို အောင်မြင်စွာ ဖွင့်နိုင်ခဲ့ပါသည်။

Apple 140W အမြန်အားသွင်းကိရိယာကို ဖြိုခွဲခြင်း။

ဘေးဘက်တွင် ဖြတ်တောက်ခြင်းဖြင့် အားသွင်းကြိုးကို ဖွင့်ထားသည်။

ကာဗာသည် ခိုင်ခံ့သောအကာအကွယ်အတွက် အလွန်ထူပြီး အတွင်းပိုင်း module များကို အားဖြည့်ရန်အတွက် အစွန်းများကို ကော်ထားသည်။

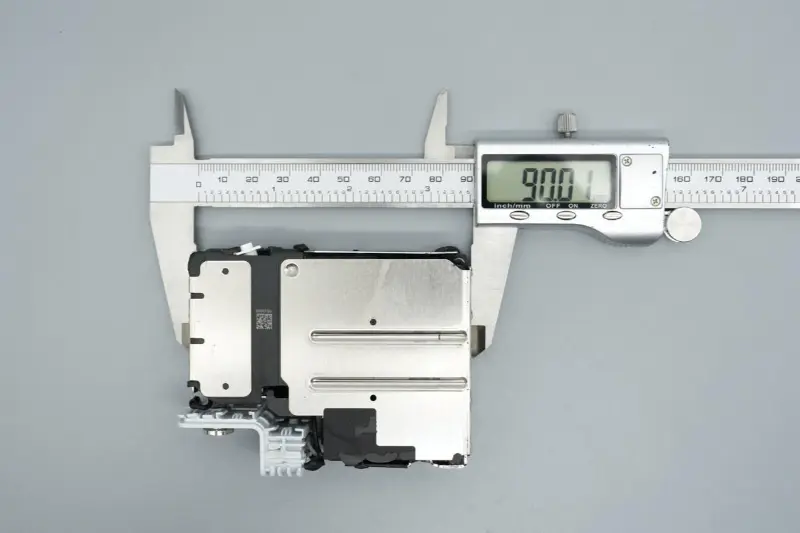

အတွင်းပိုင်း module ၏တိုင်းတာသောအရှည်မှာ 90.01mm ဖြစ်သည်။

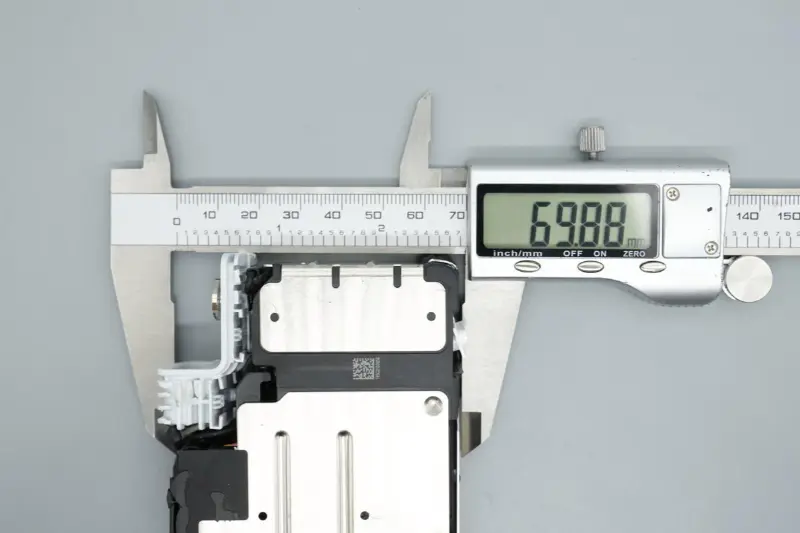

အကျယ်က 69.88mm ဖြစ်ပါတယ်။

အထူက 23.52mm ဖြစ်ပါတယ်။

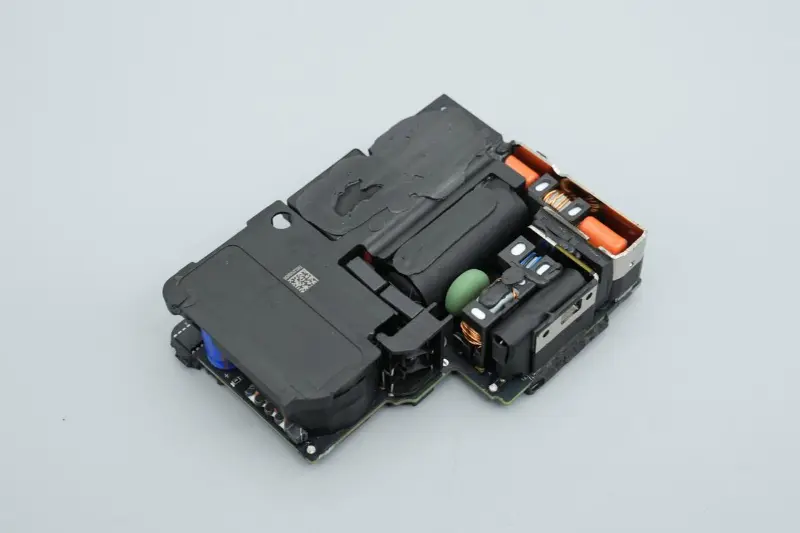

PCBA module သည် တူညီသောအပူကို ခွဲထုတ်ရန်အတွက် ပေါင်းစပ်သတ္တုခွံနှစ်ခုဖြင့် ဖုံးအုပ်ထားသည်။

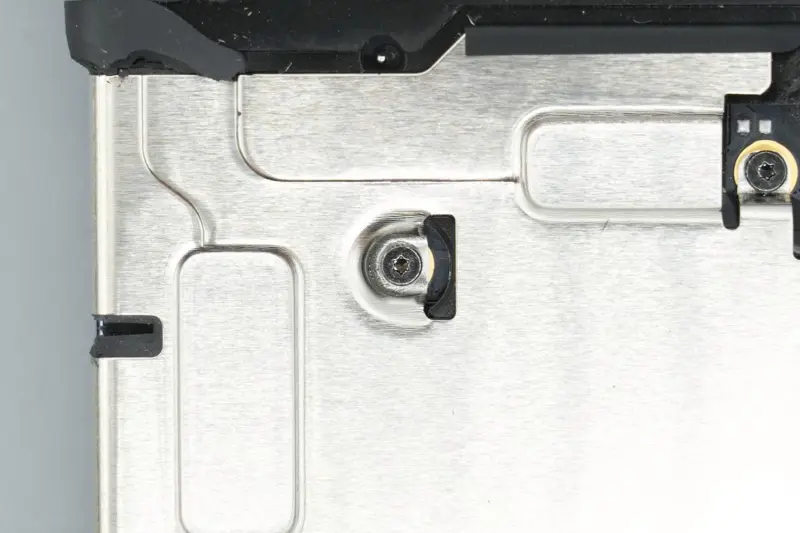

သတ္တုခွံများကို ဝက်အူများဖြင့် တပ်ဆင်ထားသည်။

ဘေးဘက်ရှိ အချို့နေရာများတွင် လျှပ်ကာတိပ်များ ကပ်ထားသည်။

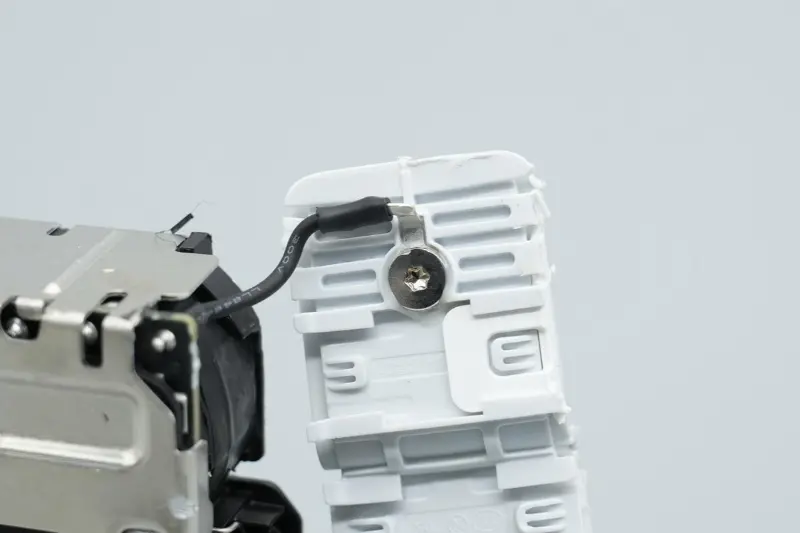

အဝင်အဆုံးရှိ ဝါယာကြိုးသည် မြေစိုက်ရန်အတွက် T-shaped fixing base နှင့် ချိတ်ဆက်ထားသည်။

Heat-shrink tubing ကို AC ဝါယာကြိုး terminals များ၏ ဂဟေဆက်သည့်နေရာများတွင် insulation အတွက် အသုံးပြုသည်။

သတ္တုခွံများကို ဖယ်ရှားရန် ဝက်အူများကို ဖယ်ရှားပါ။

လျှပ်ကာကုသမှုကို mainboard ၏နောက်ကျောနှင့် အခြားနေရာများနှင့် သက်ဆိုင်သော သတ္တုခွံ၏အတွင်းဘက်ခြမ်းတွင် သက်ရောက်သည်။

ပလပ်စတစ်ကာဗာသည် module ၏ transformer ဧရိယာကို ဖုံးအုပ်ထားပြီး capacitors နှင့် inductors ကဲ့သို့သော အစိတ်အပိုင်းများကို ကော်ထားသည်။

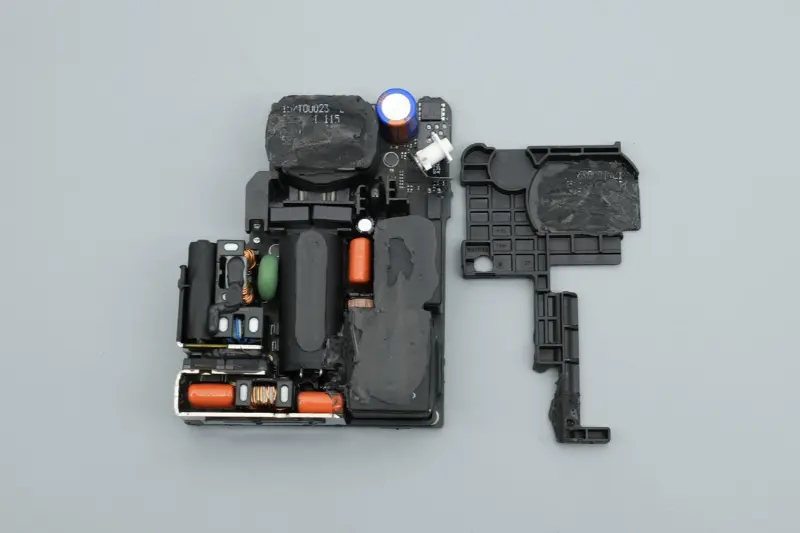

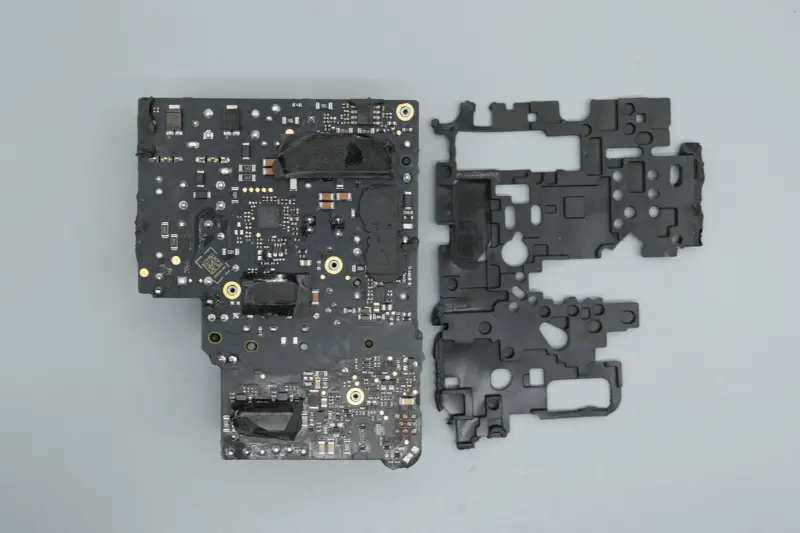

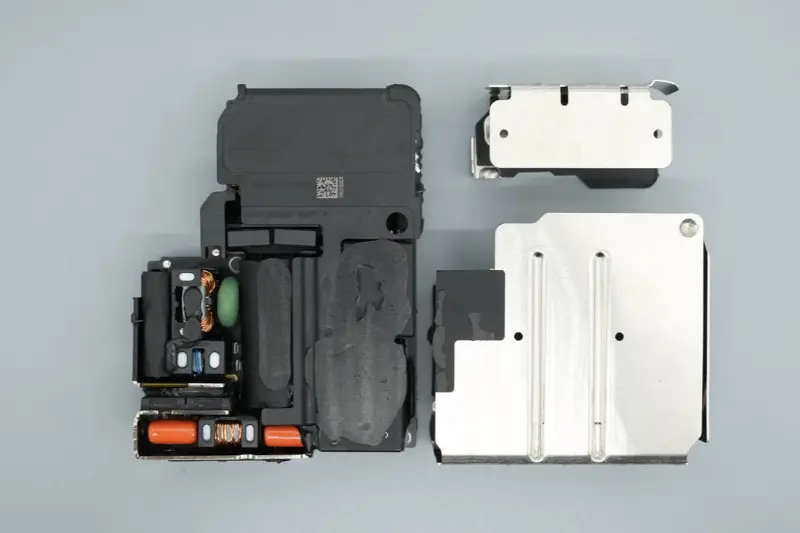

ပလတ်စတစ်အဖုံးကို ဖယ်ရှားပြီး အားဖြည့်ရန်နှင့် သီးခြားခွဲထားရန်အတွက် အလယ်ဗဟိုတွင် ပလတ်စတစ်ဘောင်ကို အသိုက်ဖွဲ့ထားသည်။

ကီးဘုတ်၏နောက်ကျောကို ကာကွယ်ရန်အတွက် ပျော့ပျောင်းသောရော်ဘာပြားဖြင့် ဖုံးအုပ်ထားသည်။

အကာအကွယ်ပြားကို ဖယ်ရှားပါ၊ နှင့် သက်ဆိုင်သော ချစ်ပ်ဧရိယာများသို့ အပူလျှပ်ကူးနိုင်သောကော်ကို အသုံးပြုထားပြီး ဂရပ်ဖိုက်အပူလျှပ်ကူးစတစ်ကာများကို တွဲထားကြောင်း သင်တွေ့နိုင်ပါသည်။

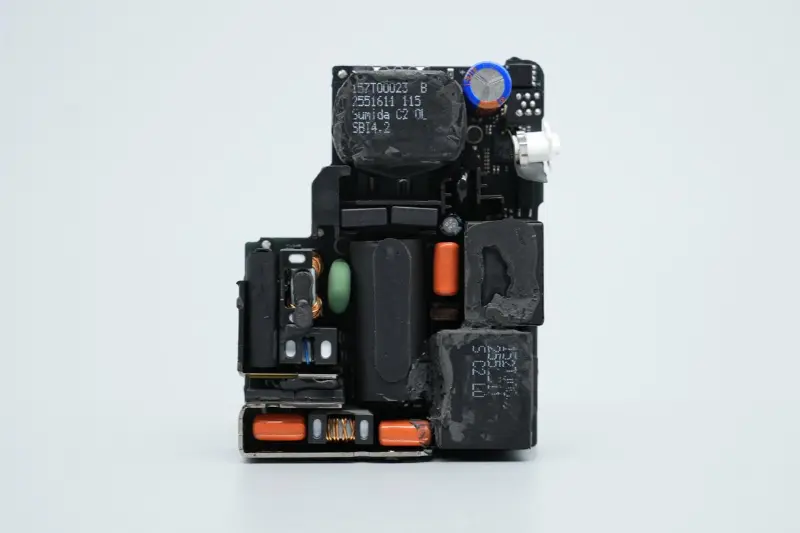

PCBA module ၏အရှေ့ဘက်တွင် fuses၊ common-mode inductors၊ high-voltage filter electrolytic capacitors၊ current transformers၊ film capacitors၊ power supply capacitors၊ PFC boost inductors၊ step-down inductors၊ transformers နှင့် အခြားသော ကိရိယာများဖြင့် စီစဥ်ထားသည်။

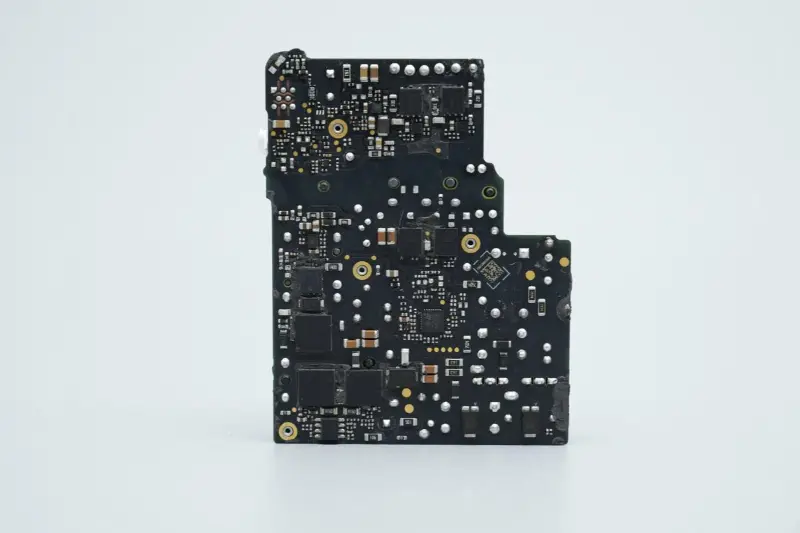

PCB ဘုတ်၏နောက်ဘက်တွင် သက်ဆိုင်ရာ controllers များနှင့် MOS tubes များ PFC boost circuit နှင့် LLC switching power supply circuit အတွက် တပ်ဆင်ထားပါသည်။

Infineon တက်ကြွသော Rectifier MOS ပြွန်နှစ်ခုကြားတွင် PCBA module ၏ထည့်သွင်းမှုအဆုံးတွင် နောက်ထပ်အပူစုပ်ခွက်နှစ်ခုကို တပ်ဆင်ထားသည်။

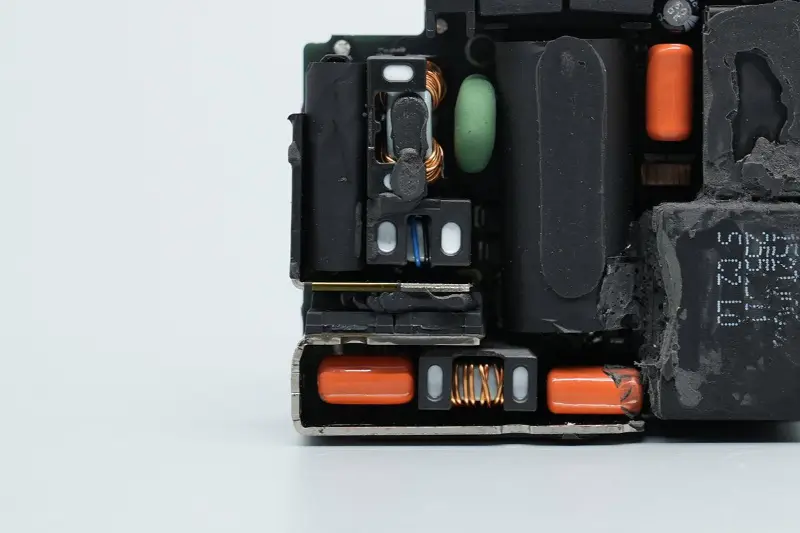

အပူစုပ်ခွက်နှစ်ခုဖြင့် ကာရံထားသော ဧရိယာတွင် fuses၊ safety X2 capacitors၊ common-mode inductors၊ varistors၊ film filter capacitors၊ filter inductors နှင့် အခြားကိရိယာများ တပ်ဆင်ထားပါသည်။

fuse ကိုဘေးကင်းလုံခြုံရေး X2 capacitor ၏အပေါ်တွင်စီစဉ်ထားပြီးတိပ်ဖြင့်ပတ်ထားသည်။

တိပ်ကိုဖယ်ထုတ်ပါ၊ ဘေးကင်းရေး X2 capacitor ကို သီးခြားခွဲထားရန်အတွက် ပလပ်စတစ်ဘူးခွံဖြင့် ဖုံးအုပ်ထားပြီး အစိတ်အပိုင်းနှစ်ခုကို တိပ်ဖြင့် ထုပ်ပြီး ပြုပြင်ထားသည်ကို သင်တွေ့မြင်နိုင်ပါသည်။

fuse ၏ အဆင့်သတ်မှတ်ထားသော လျှပ်စီးကြောင်းမှာ 3.15A ဖြစ်ပြီး၊ လျှပ်ကာပြွန်တစ်ခုသည် ဂဟေပင်တစ်ခုတွင် အကျီကို တပ်ဆင်ထားသည်။

0.22μF စွမ်းရည်ရှိသော ဘေးကင်းရေး X2 capacitor ၏ အနီးကပ်။

Common-mode inductors များကို EMI နှောင့်ယှက်မှုကို စစ်ထုတ်ရန် အသုံးပြုပြီး ပလပ်စတစ်ကွင်းများဖြင့် ဂဟေဆော်ထားသည်။

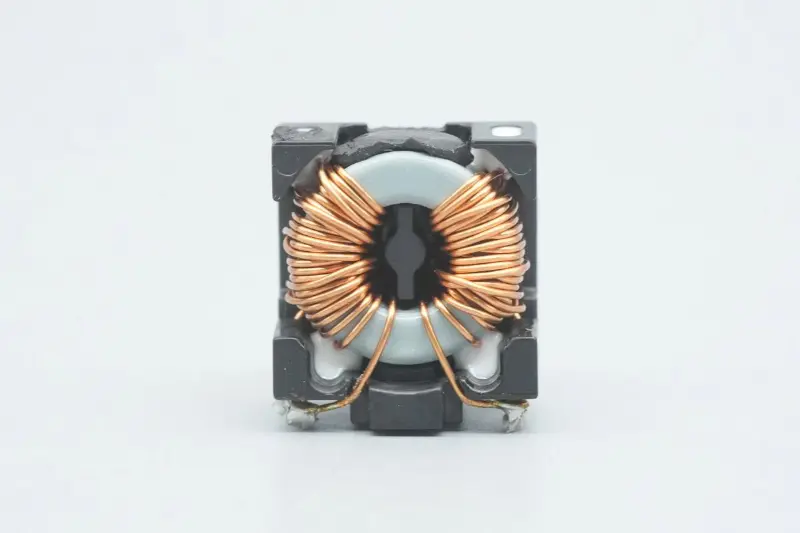

အခြား common-mode inductor ၏ အနီးကပ်။

input voltage overvoltage ကို ကာကွယ်ရန်အတွက် TVR10621M varistor ကို အသုံးပြုပါသည်။

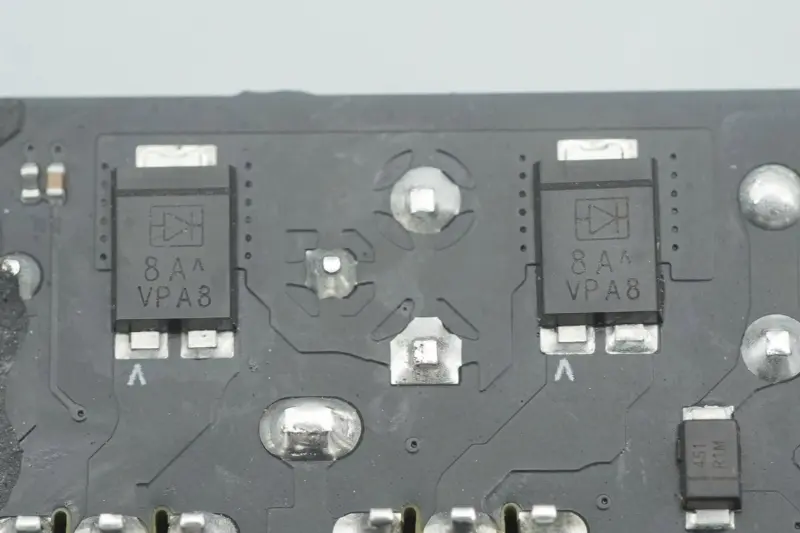

အဝင်အဆုံးသည် ဒိုင်အိုဒလေးခုဖြင့် ဖွဲ့စည်းထားသော တံတား rectifier ကို လက်ခံသည်။

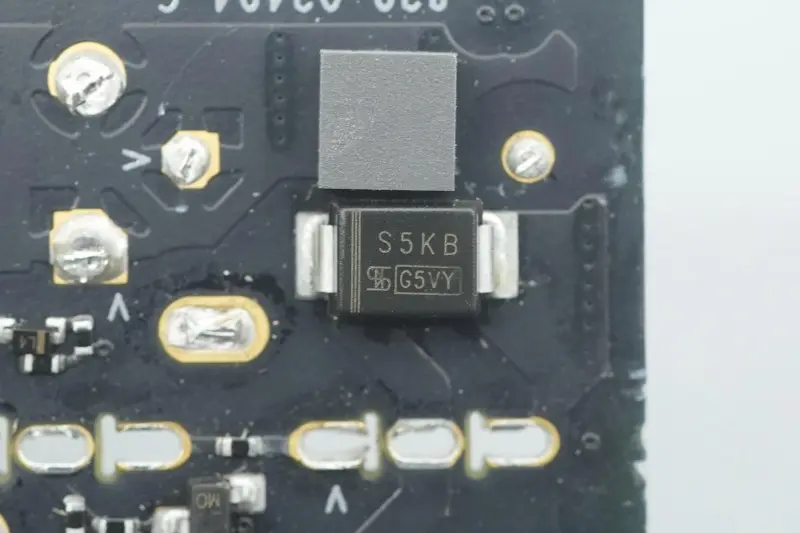

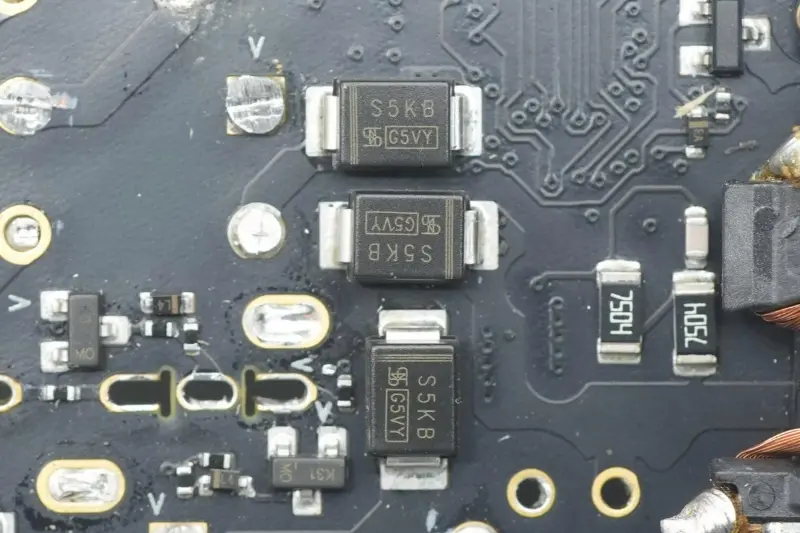

စတုတ္ထ diode ၏အနီးကပ်။

တက်ကြွစွာ ပြုပြင်ခြင်းအတွက် Infineon CoolMOS IPA65R095C7 နှင့် တွဲဖက်ထားသော အခြား ဒိုင်အိုဒိတ်နှစ်ခု၏ အနီးကပ်။

လက်ရှိအသုံးပြုနေသော တည့်မတ်ပေးသည့် MOS ပြွန်နှစ်ခုသည် Apple အတွက် 65C095C7 ဟု အမှတ်အသားပြုထားသည့် Infineon၊ စိတ်ကြိုက်မော်ဒယ်များမှ TO‑220FP တွင် ထုပ်ပိုးထားသော၊ ပြုပြင်မှုစွမ်းဆောင်ရည်ကို မြှင့်တင်ရန်အတွက် အသုံးပြုပါသည်။

သတ်မှတ်ချက် 1μF 450V ရှိသော ဖလင်အကန့်နှစ်ခု၏ အနီးကပ်။

သံလိုက်လက်စွပ် filter inductor ၏အနီးကပ်၊ ကော်နှင့်အားဖြည့်။

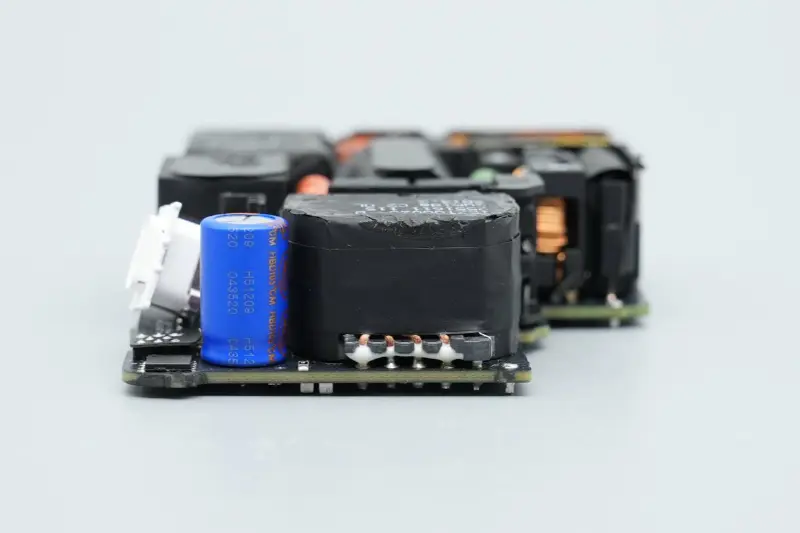

အခြားတစ်ဖက်တွင် PFC boost inductor နှင့် step-down inductor တို့ကို တပ်ဆင်ထားသည်။

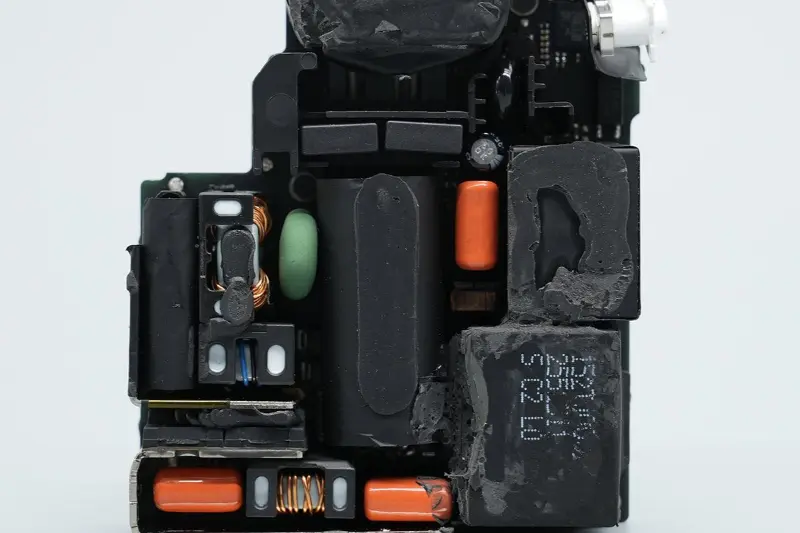

အလယ်ပိုင်းဧရိယာတွင် ဗို့အားမြင့် filter electrolytic capacitors၊ လက်ရှိ transformers၊ film capacitors၊ resonant capacitors၊ main control chip power supply capacitors၊ Y capacitors နှင့် အခြားကိရိယာများ တပ်ဆင်ထားပါသည်။ ဗို့အားမြင့် filter electrolytic capacitors များကို insulating tape ဖြင့် ပတ်ထားပြီး အလျားလိုက် ထားရှိပါ။

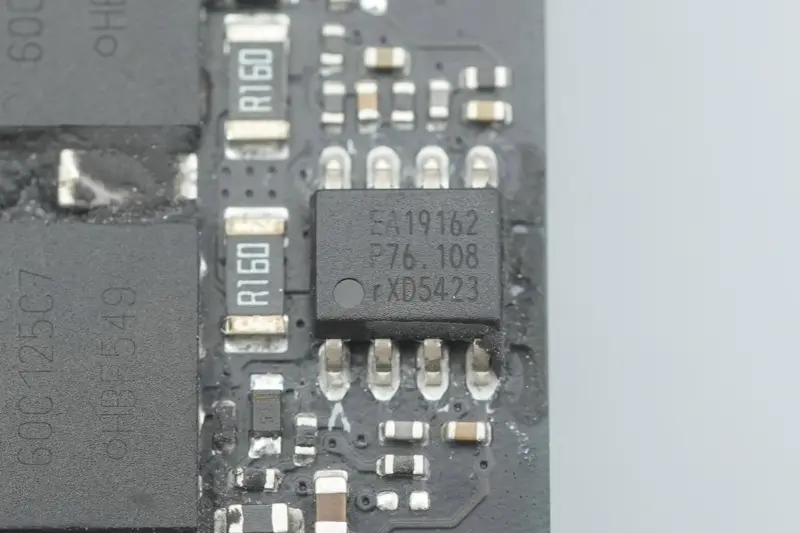

PFC ထိန်းချုပ်ကိရိယာသည် NXP၊ မော်ဒယ် TEA19162T မှဖြစ်ပြီး၊ quasi-ပဲ့တင်ထပ်မုဒ် သို့မဟုတ် DCM မုဒ်တွင် ပေါင်းစပ်ထားသည့် X-capacitor discharge function ပါရှိသည်။ ၎င်းသည် input voltage range 70–276V ကို ပံ့ပိုးပေးသည်၊ Soft start နှင့် soft stop တို့ကို ပေါင်းစပ်ပြီး တိကျသော ထိန်းညှိထားသော output ကို ပံ့ပိုးပေးပါသည်။

TEA19162T သည် switching losses များကိုအနည်းဆုံးဖြစ်စေရန်အတွက် valley switching သို့မဟုတ် zero-voltage switching ကိုလက်ခံသည်၊ switching losses များကိုလျှော့ချရန်အတွက် frequency limiting ကိုပံ့ပိုးပေးပြီး ပါဝါသုံးစွဲမှုကိုလျှော့ချရန် burst mode ကိုပံ့ပိုးပေးပါသည်။ SO8 တွင်ထုပ်ပိုးထားသည်။

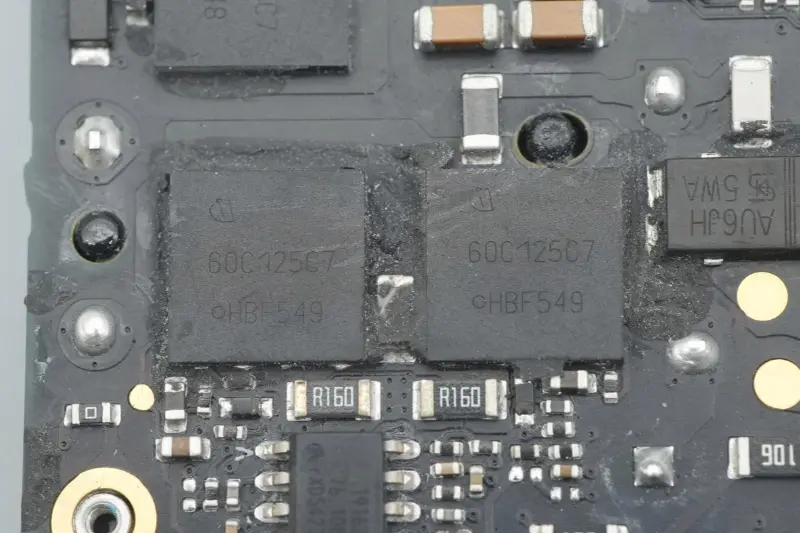

PFC ခလုတ်ပြွန်သည် 60C125C7 ဟု အမှတ်အသားပြုထားသည့် Infineon မှဖြစ်ပြီး VSON‑4 တွင် ထုပ်ပိုးထားသည်။

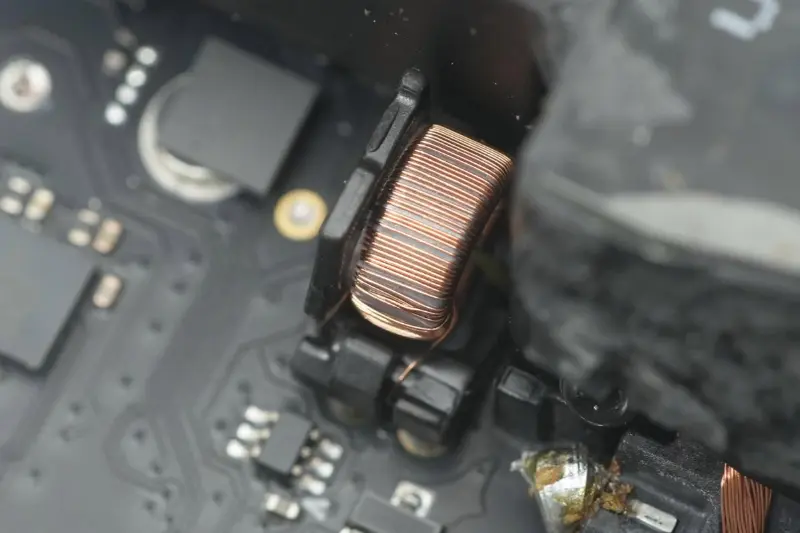

PFC boost inductor ၏ အနီးကပ်။

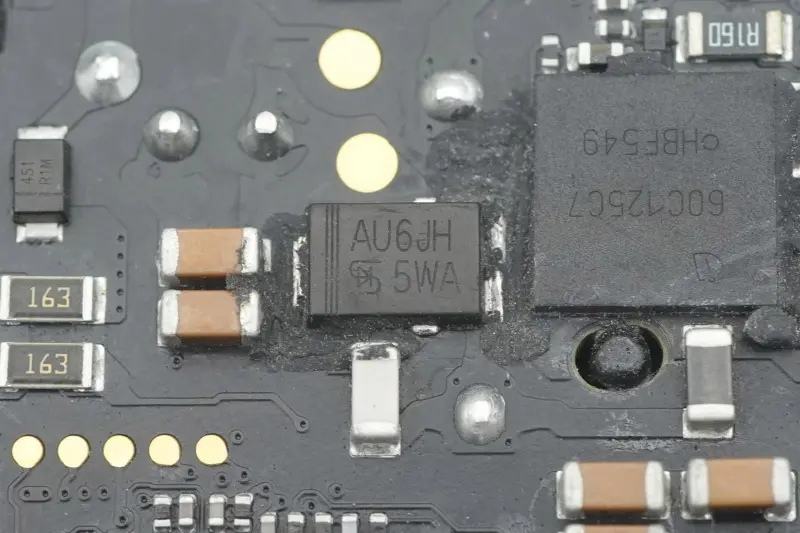

PFC rectifier diode သည် Taiwan Semiconductor၊ မော်ဒယ် TUAU6JH၊ 600V 6A ၏ သတ်မှတ်ချက်ပါသော အမြန်ပြန်လည်နာလန်ထူသောဒိုင်အိုဒဖြစ်ပြီး TO-277A ဖြင့်ထုပ်ပိုးထားသည်။

ဗို့အားမြင့် filter electrolytic capacitor သည် 450V 82μF သတ်မှတ်ချက်ဖြင့် Rubycon မှဖြစ်သည်။

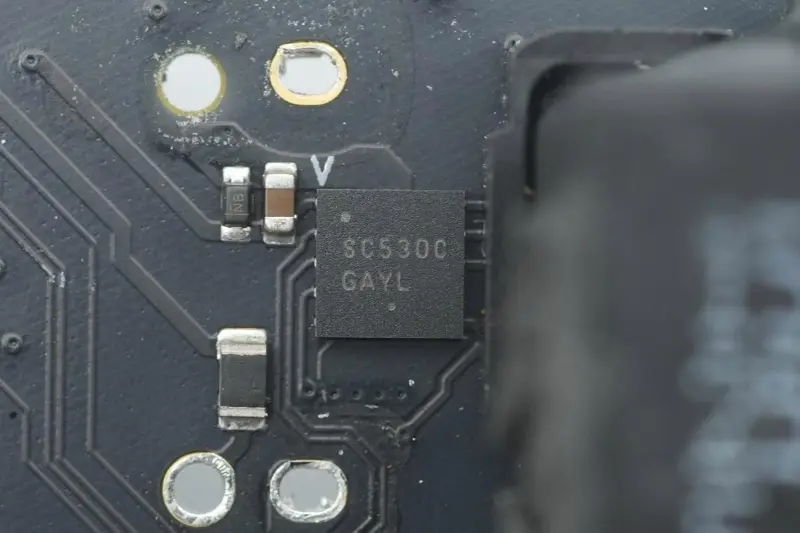

Infineon နှင့် STMicroelectronics switch tubes အတွက် ယာဉ်မောင်းသည် SC530C ဟု အမှတ်အသားပြုထားသည့် ON Semiconductor မှ စိတ်ကြိုက်မော်ဒယ်ဖြစ်သည်။

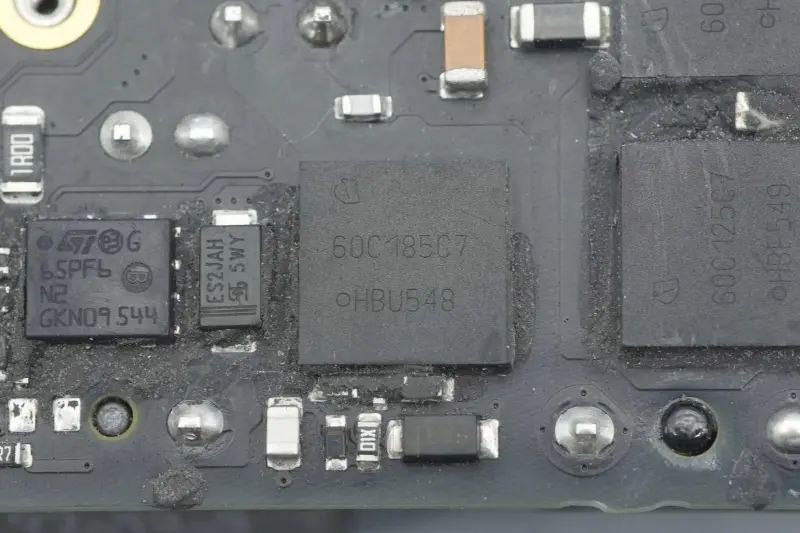

VSON‑4 တွင်ထုပ်ပိုးထားသော Apple အတွက် စိတ်ကြိုက်မော်ဒယ် 60C185C7 ဟု အမှတ်အသားပြုထားသည့် Infineon မှ စိတ်ကြိုက် MOS ပြွန်တစ်ခု။

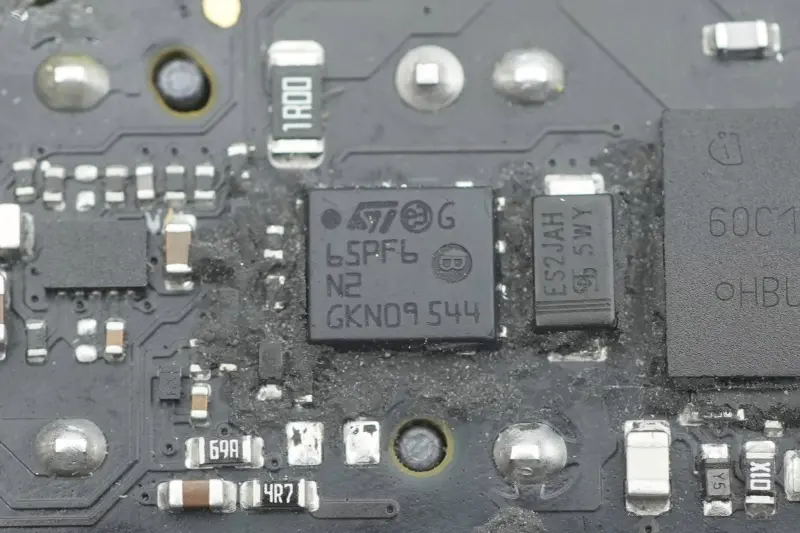

အခြား MOS ပြွန်သည် PowerFLAT 5x6 HV တွင် ထုပ်ပိုးထားသော 65PF6N2 ဟု အမှတ်အသားပြုထားသည့် STMicroelectronics မှဖြစ်သည်။

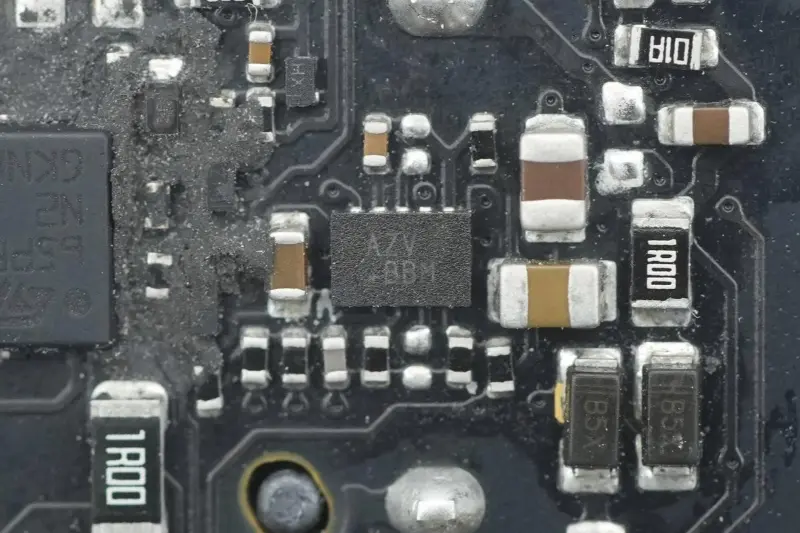

AZV အမှတ်အသားရှိသော ချစ်ပ်တစ်ခု။

အဆင့်ဆင့်ဆင်းသည့်အဆင့်၏ input current ကိုရှာဖွေရန်အတွက် လက်ရှိထရန်စဖော်မာ။

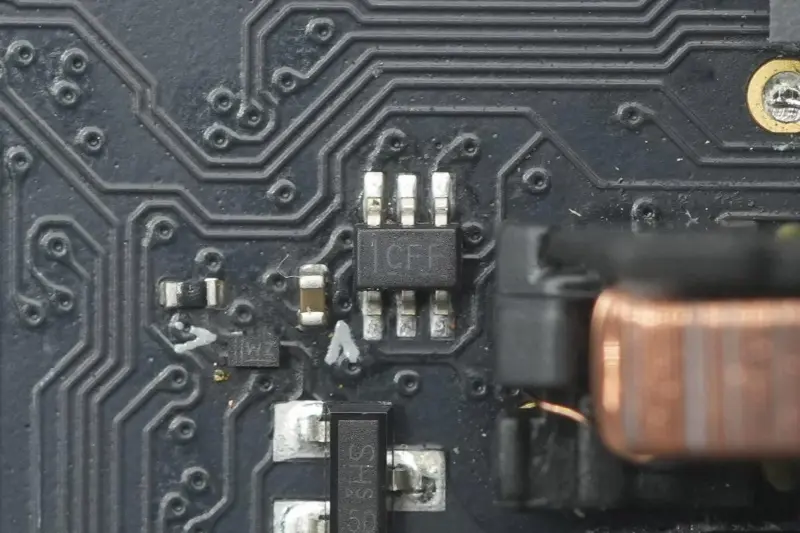

Schmitt အစပျိုးထည့်သွင်းမှုပါရှိသော dual-channel 1.65–5.5V အင်ဗာတာသည် Texas Instruments မှဖြစ်ပြီး SC70 တွင် ထုပ်ပိုးထားသော CFF ဟု အမှတ်အသားပြုထားသည့် မော်ဒယ် SN74LVC2G14 ဖြစ်သည်။

step-down inductor ၏ အနီးကပ်။

တတိယဖလင် filter capacitor သည် 1μF 450V ၏သတ်မှတ်ချက်တစ်ခုရှိသည်။

35V 47μF ၏သတ်မှတ်ချက်တစ်ခုပါရှိသောအဓိကထိန်းချုပ်မှုချစ်ပ်ပါဝါထောက်ပံ့ရေး capacitor သည်လည်း Rubycon မှဖြစ်သည်။

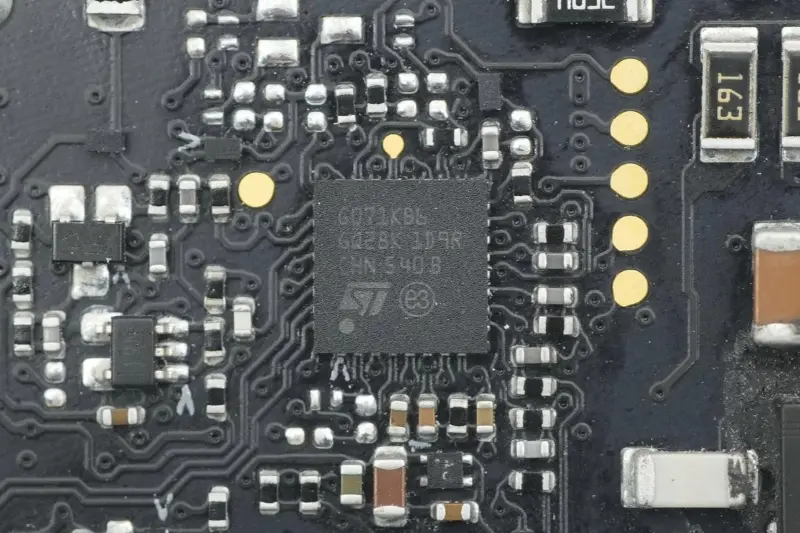

STMicroelectronics STM32G071KB M0 core MCU၊ built-in 128K Flash၊ 36K RAM၊ ပင်မကြိမ်နှုန်း 64MHz UFQFPN32 တွင်ထုပ်ပိုးထားသော၊ ပါဝါထောက်ပံ့မှု၏မူလဒရိုက်ကိုထိန်းချုပ်ရန်အတွက်အသုံးပြုသည်။

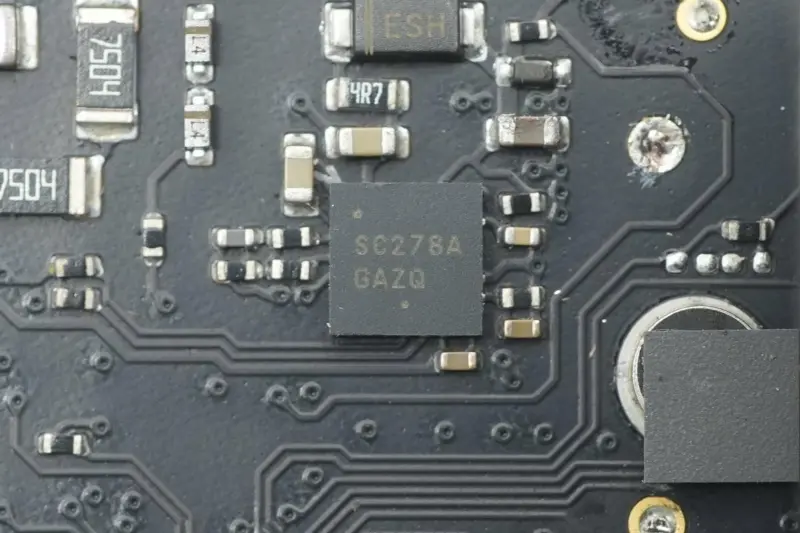

LLC ခလုတ်နှစ်ခုအတွက် ဒရိုက်ဘာသည် DFN‑10 တွင် ထုပ်ပိုးထားသည့် ON Semiconductor မှ စိတ်ကြိုက်မော်ဒယ်တစ်ခုဖြစ်ပြီး SC278A ဟု အမှတ်အသားပြုထားသည်။

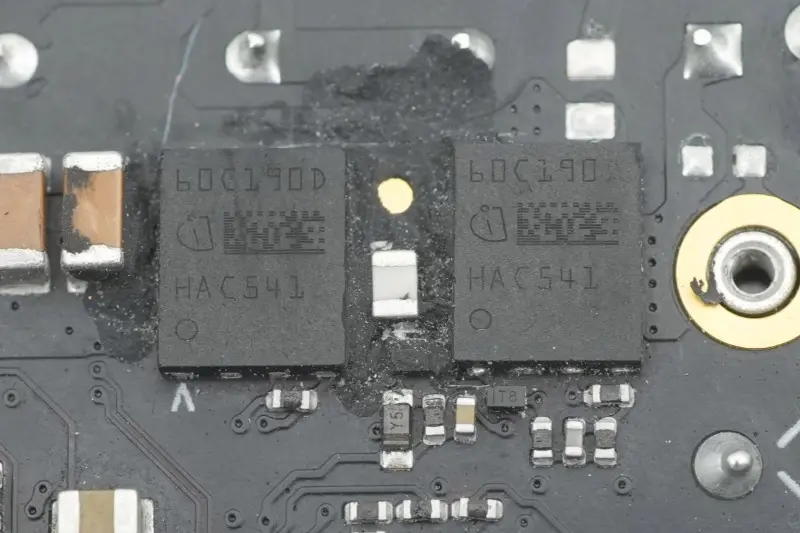

LLC ခလုတ်နှစ်ခုသည် TSON-8-6 တွင်ထုပ်ပိုးထားသော Apple အတွက် 60C190D ဟု အမှတ်အသားပြုထားသည့် Infineon မှ စိတ်ကြိုက်မော်ဒယ်များဖြစ်သည်။

ပဲ့တင်ထပ်သော capacitors နှစ်ခုသည် VISHAY မှဖြစ်သည်။

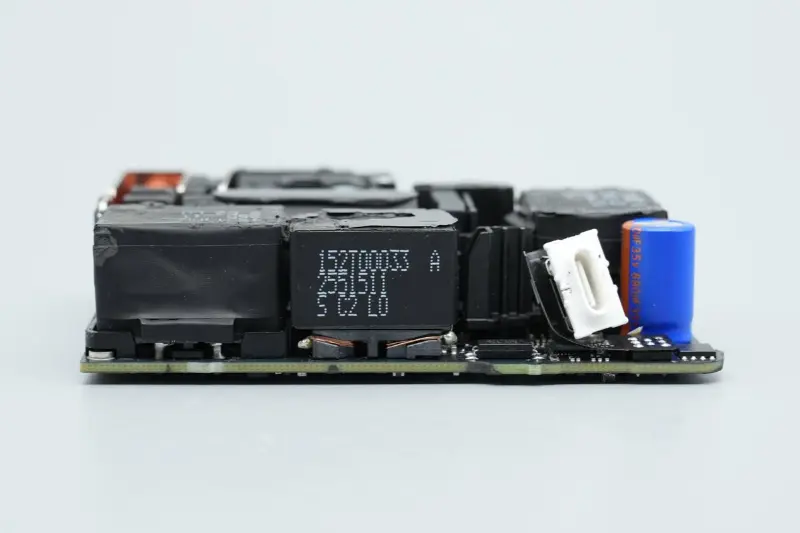

Transformer၊ optocoupler၊ output filter capacitor၊ protocol chip နှင့် VBUS switch tube ကို output end ၏တစ်ဖက်တွင် တပ်ဆင်ထားသည်။

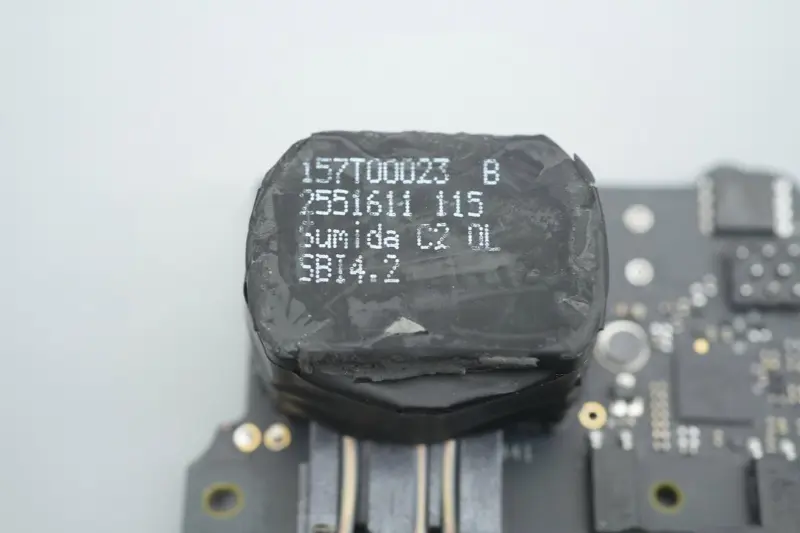

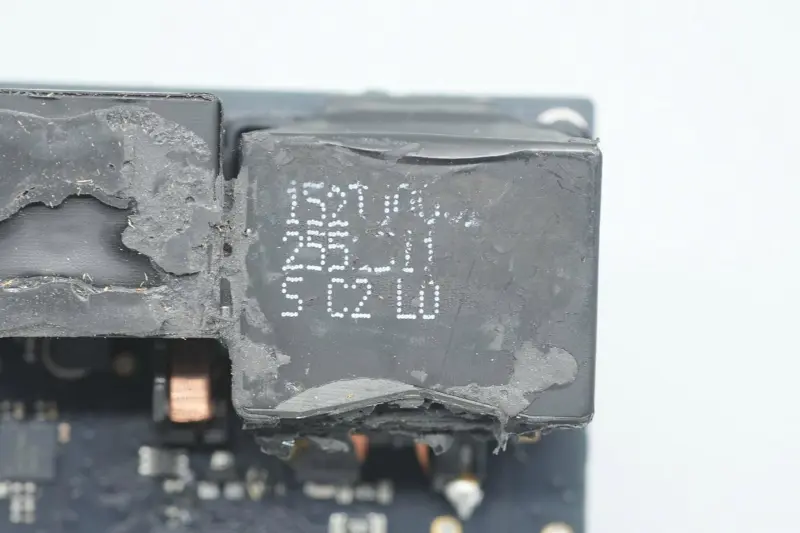

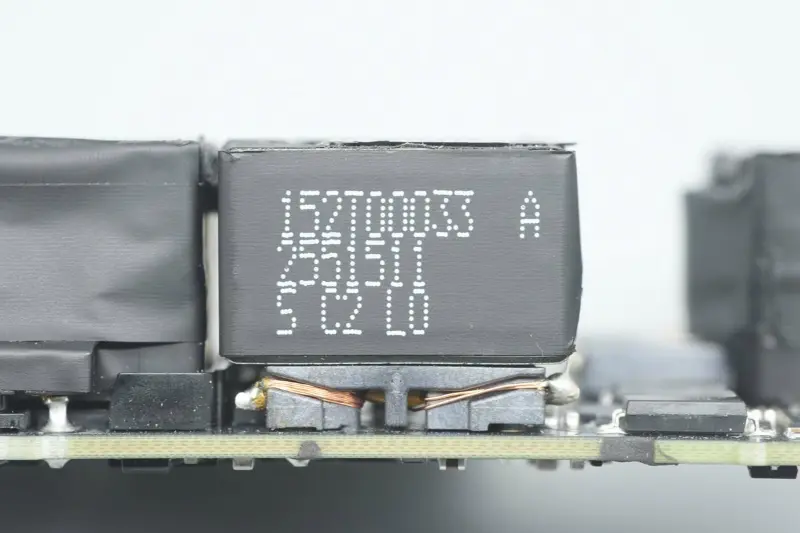

Transformer ကို Sumida မှ ထောက်ပံ့ပေးသည်။

အနက်ရောင် Y capacitors နှစ်လုံးကို အနှောင့်အယှက် ဆန့်ကျင်ရန်အတွက် အသုံးပြုသည်။

တုံ့ပြန်မှု အထွက်ဗို့အားနှင့် ဆားကစ်ကို အကာအကွယ်အတွက် အသုံးပြုသည့် optocoupler နှစ်ခု၏ အနီးကပ်။

တတိယ Y capacitor ၏ အနီးကပ်။

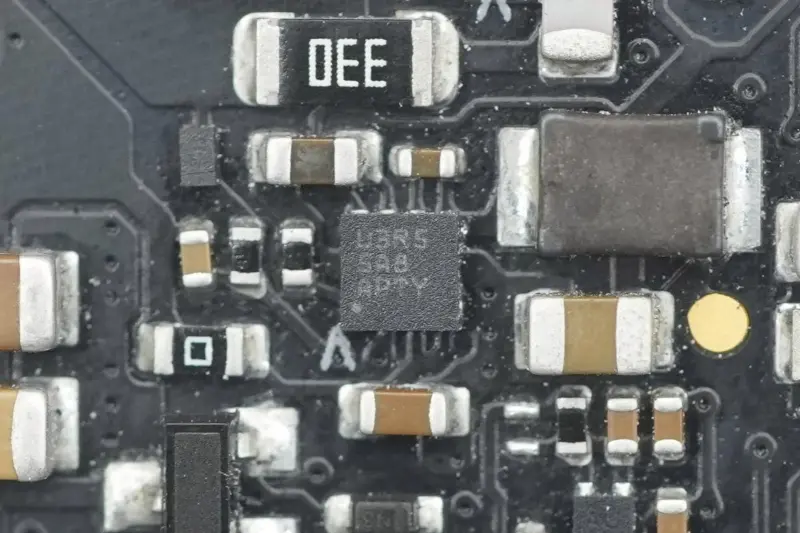

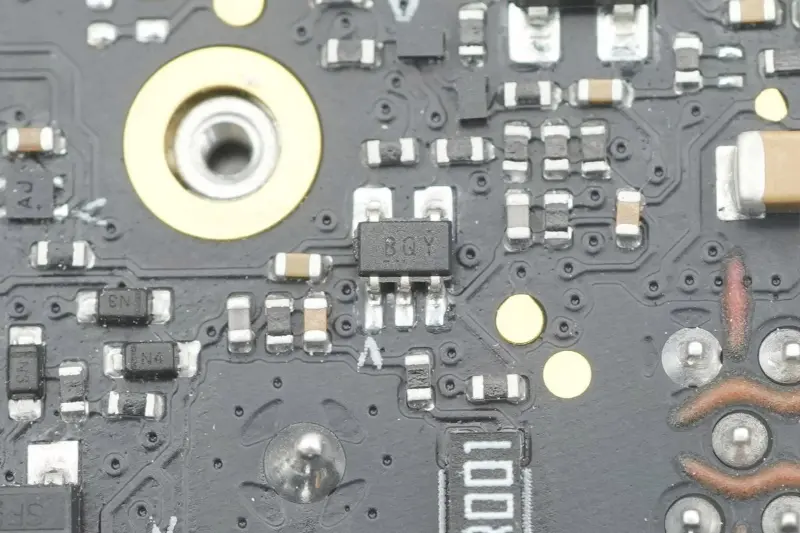

synchronous rectification controller ကို ပါဝါပေးရန်အတွက် အဆင့်-ဆင်း ပြောင်းသည့်ကိရိယာ။

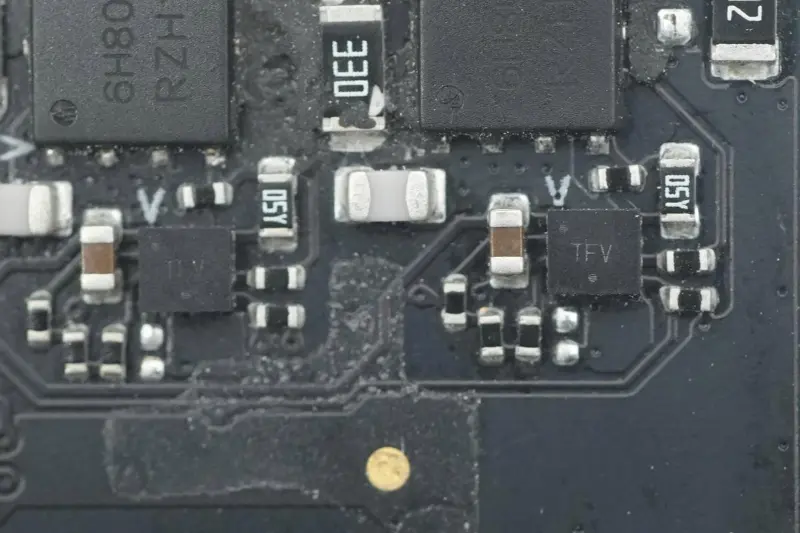

WDFN8 တွင် ထုပ်ပိုးထားသော TFV ဟု အမှတ်အသားပြုထားသည့် ON Semiconductor မှ စိတ်ကြိုက်-မော်ဒယ် ထပ်တူကျသော ပြုပြင်ခြင်း ထိန်းချုပ်ကိရိယာ နှစ်ခုဖြစ်သည်။

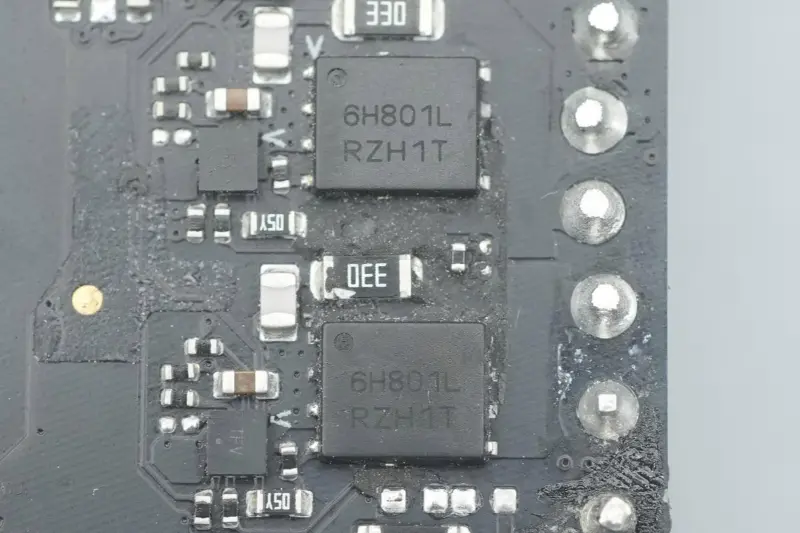

synchronous rectifier tube သည် ON Semiconductor၊ မော်ဒယ် NTMFS6H801NL၊ NMOS tube၊ ဗို့အား 80V၊ on-resistance 2.7mΩ၊ DFN5 တွင် ထုပ်ပိုးထားသည်။

အထွက် filter capacitor သည် Lelon မှဖြစ်သည်။

capacitor သတ်မှတ်ချက်မှာ 35V 680μF ဖြစ်သည်။

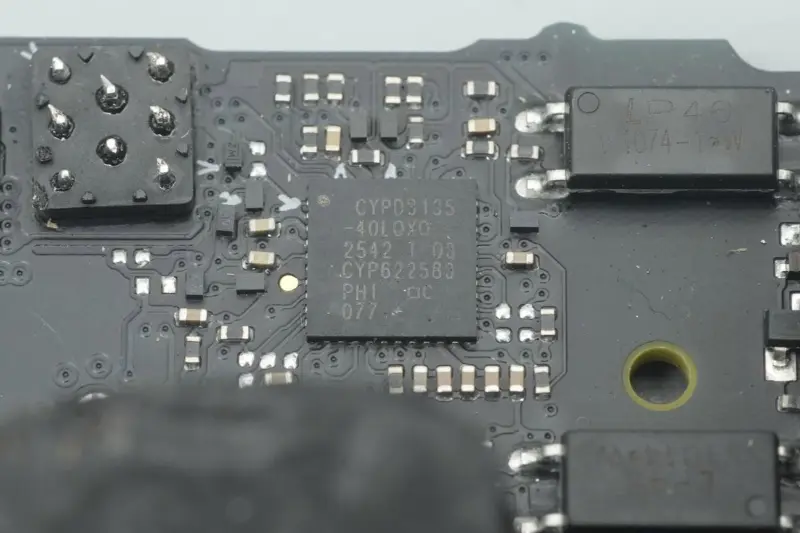

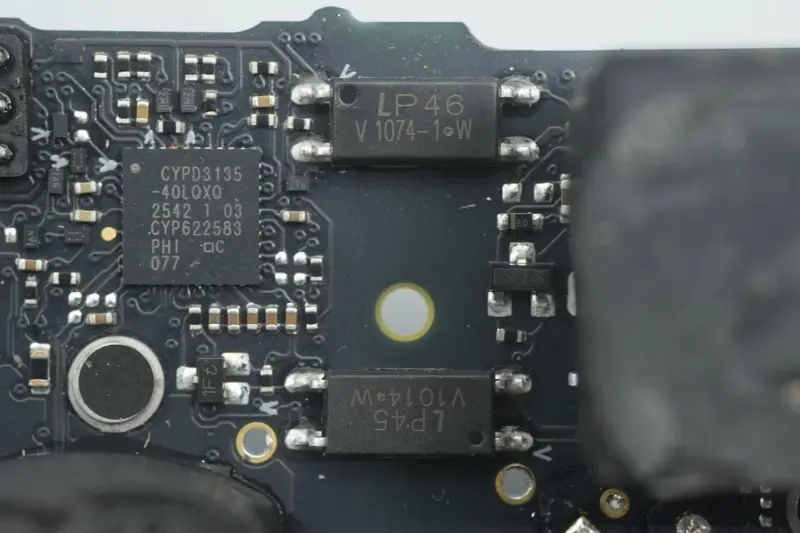

ပရိုတိုကော ချစ်ပ်သည် စက်မှုလုပ်ငန်း၏ ပထမဆုံး USB PD3.1 အားအမြန်အားသွင်းပရိုတိုကော ချစ်ပ် Infineon CYPD3135 ကို Apple မှ Infineon သို့ စိတ်ကြိုက်ပြုလုပ်ထားသည်။

အထွက်လက်ရှိသိရှိခြင်းအတွက် အသံချဲ့စက်။

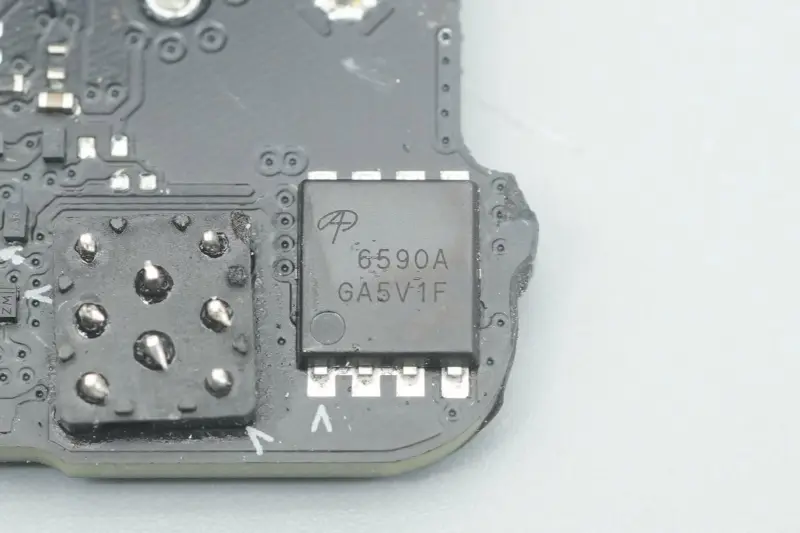

အထွက် VBUS ခလုတ်ပြွန်သည် AOS၊ မော်ဒယ် AON6590A၊ NMOS ပြွန်၊ ဗို့အား 40V၊ on-resistance 0.99mΩ၊ DFN5*6 ဖြင့် ထုပ်ပိုးထားသည်။

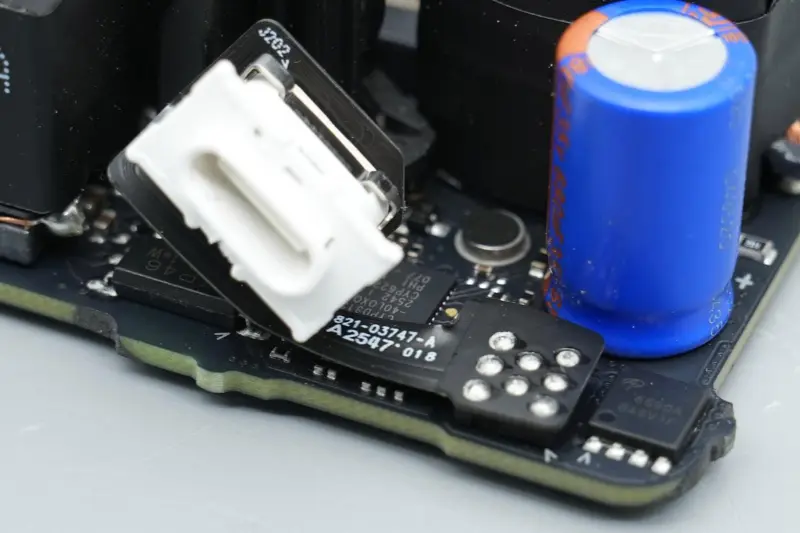

USB-C အပေါက်ကို ပျော့ပြောင်းနိုင်သော ဆားကစ်ဘုတ်မှတစ်ဆင့် ပင်မ PCB သို့ ချိတ်ဆက်ထားသည်။

USB-C ပေါက်ပေါက် လက်ခံကိရိယာ၏ အနီးကပ်။

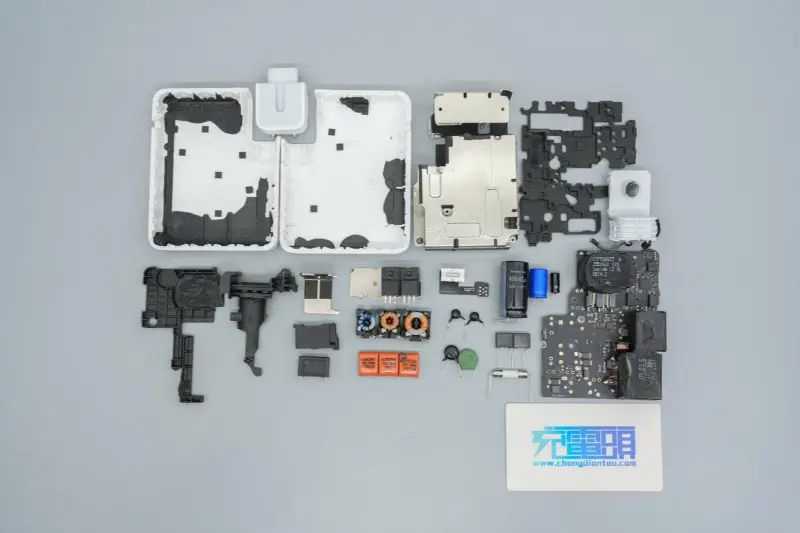

အနှစ်ချုပ်

Apple ၏ 140W အမြန်အားသွင်းကိရိယာအသစ် A3607 သည် Apple ၏ သေးငယ်သောပုံစံဒီဇိုင်းဘာသာစကားကို ဆက်လက်လုပ်ဆောင်နေပြီး ၎င်း၏ အလုံးစုံသောအသွင်အပြင်နှင့် အရွယ်အစားသည် ယခင်မျိုးဆက် A2452 နှင့် အလွန်ကိုက်ညီပါသည်။ သို့သော်၊ အချို့သောအသေးစိတ်ကွာခြားချက်များရှိသည်- အရန်ပြုပြင်ခြင်းအတွက် သတ္တုကလစ်တစ်ခုကို ဖြုတ်တပ်နိုင်သော pin module ၏အထိုင်တွင် ထည့်ထားသည်။

စွမ်းဆောင်ရည်ပိုင်းအရ၊ Apple ၏မျိုးဆက်သစ်စက်ပစ္စည်းများအတွက် အထင်ကရ ပါဝါထောက်ပံ့မှုအဖြစ် ဆောင်ရွက်နေချိန်တွင် ၎င်းသည် ယခင်မော်ဒယ်ဟောင်းများနှင့် အလွန်သဟဇာတဖြစ်ပြီး စက်ပစ္စည်းများအတွက် 140W PD3.1 အမြန်အားသွင်းစနစ်ကို ပံ့ပိုးပေးပါသည်။

အားသွင်းကိရိယာသည် PFC + LLC + synchronous step-down ၏ စွမ်းဆောင်ရည်မြင့်မားသော ဗိသုကာလက်ရာကို ဆက်လက်အသုံးပြုနေဆဲဖြစ်ပြီး၊ ကျစ်လစ်သိပ်သည်းသော အလုံးစုံအပြင်အဆင်နှင့် အစိုင်အခဲအပူကို စွန့်ထုတ်ခြင်းဒီဇိုင်းဖြင့် ပြုလုပ်ထားပါသည်။ ပင်မအစိတ်အပိုင်းများ၏စည်းကမ်းချက်များအရ၊ NXP၊ STMicroelectronics၊ ON Semiconductor နှင့် Infineon တို့မှ ထိန်းချုပ်ကိရိယာများသည် တူညီသောအစိတ်အပိုင်းနံပါတ်၏ ချစ်ပ်များဖြစ်ကြသည့်အတွက်၊ ပါဝါကိရိယာများသည် Infineon ၏စိတ်ကြိုက်ထုတ်ကုန်များအဖြစ် ပေါင်းစည်းလုနီးပါးဖြစ်ပြီး၊ အလုံးစုံဖြေရှင်းချက်ကို ပိုမိုပြင်းထန်ပြီး စိတ်ကြိုက်ပြုလုပ်နိုင်ကာ စွမ်းအင်ထိရောက်မှုစွမ်းဆောင်ရည်ကို ပိုမိုတိုးတက်ကောင်းမွန်လာစေရန် မျှော်လင့်ပါသည်။
