ကျွန်ုပ်တို့၏ ထုတ်ကုန်အသစ်-300W GaN ပါဝါထောက်ပံ့မှု

ကြယ်စင်အထူးပြုထားသော နည်းပညာမြင့် လုပ်ငန်းတစ်ခုဖြစ်သည်။လျှပ်စစ်ဓာတ်အားထုတ်ပေးသောကိရိယာထုတ်လုပ်မှု၊ R&D နှင့် POE ပါဝါထောက်ပံ့မှုများ၊ ဆက်သွယ်ရေးပါဝါထောက်ပံ့မှုများ၊ စွမ်းအင်သိုလှောင်မှုအင်ဗာတာများ၊ ပါဝါအဒက်တာများ၊ စက်မှုထိန်းချုပ်မှုပါဝါထောက်ပံ့ရေးပစ္စည်းများစသည်ဖြင့် အမျိုးမျိုးသောနယ်ပယ်လိုအပ်ချက်များကိုဖြည့်ဆည်းရန် အပါအဝင် အမျိုးမျိုးသောအဆင့်မြင့်ပါဝါထောက်ပံ့ရေးထုတ်ကုန်များထုတ်လုပ်ခြင်းကို ကတိပြုပါသည်။ ဤပြဿနာ၏ဖြေရှင်းချက်ခွဲခြမ်းစိတ်ဖြာမှု 300W 48V GaN ပါဝါထောက်ပံ့မှု module ကိုယူဆောင်လာသည်။

ဤပါဝါထောက်ပံ့မှု module ၏မော်ဒယ်သည် R0168 ဖြစ်ပြီး အထွက်ဗို့အား 100 ~ 264Vac နှင့် 48V 6.25A နှင့် output power 300W တို့ပါရှိသည်။ ပတ်ဝန်းကျင် အပူချိန် အကွာအဝေး -10 ~ 55 ℃ တွင် လည်ပတ်နိုင်သည်။ ပါဝါထောက်ပံ့မှုတွင် အဝင်နှင့်အထွက် terminals နှစ်ခုလုံးတွင် ချိတ်ဆက်ကိရိယာများ ပါ၀င်သော မော်ဂျူလာ ဒီဇိုင်းပါရှိသည်။ အောက်ဖော်ပြပါသည် ၎င်း၏အတွင်းပိုင်းဒီဇိုင်းနှင့် ပစ္စည်းများကို ကြည့်ရှုရန် ဤ 300W GaN ပါဝါထောက်ပံ့မှု module ၏ အဖြေခွဲခြမ်းစိတ်ဖြာချက်ဖြစ်သည်။

ကြယ်စင် 300W GaN Power Supply ၏ အသွင်အပြင်

မော်ဂျူး

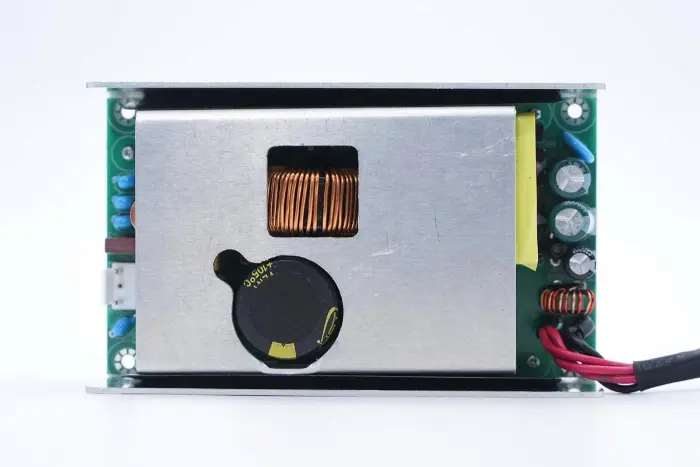

ကြယ်စင် 300W GaN ပါဝါထောက်ပံ့မှု module သည် အလူမီနီယံသတ္တုစပ်ခွံကို လက်ခံပါသည်။ PCBA module ၏အရှေ့ဘက်တွင် အလူမီနီယမ်အလွိုင်းအပူစုပ်ခွက်တစ်ခု တပ်ဆင်ထားပြီး အထူကိုလျှော့ချရန်အတွက် ဗို့အားမြင့် filter capacitors နှင့် PFC boost inductor တို့နှင့် သက်ဆိုင်သော အပေါက်များရှိသည့် အပေါက်များပါရှိသည်။

ပါဝါထောက်ပံ့မှု module ၏နောက်ကျောသည်လူမီနီယံသတ္တုစပ်ခွံတစ်ခုဖြစ်သည်။

မော်ဒယ်- B0168

အဝင်- 100-240V~ 50/60Hz 5.0A Max

အထွက်- 48V 6.25A

အထွက်ဝါယာကြိုးများကို ဂဟေဖြင့် ချိတ်ဆက်ထားပြီး၊ လျှပ်ကာရန်အတွက် ဂဟေအဆစ်များပေါ်တွင် အပူကျုံ့ပြွန်အကျီများ တပ်ဆင်ထားသည်။

အထွက်ချိတ်ဆက်ကိရိယာ၏ အနီးကပ်- အနီရောင်ဝိုင်ယာသည် အပြုသဘောဆောင်သောတိုင်ဖြစ်ပြီး၊ အင်္ကျီလက်ကို 48V အထွက်အတွက် အမှတ်အသားပြုထားသည်။

vernier caliper ဖြင့်တိုင်းတာသော power supply module ၏အရှည်သည် ခန့်မှန်းခြေအားဖြင့် 127.1mm ဖြစ်သည်။

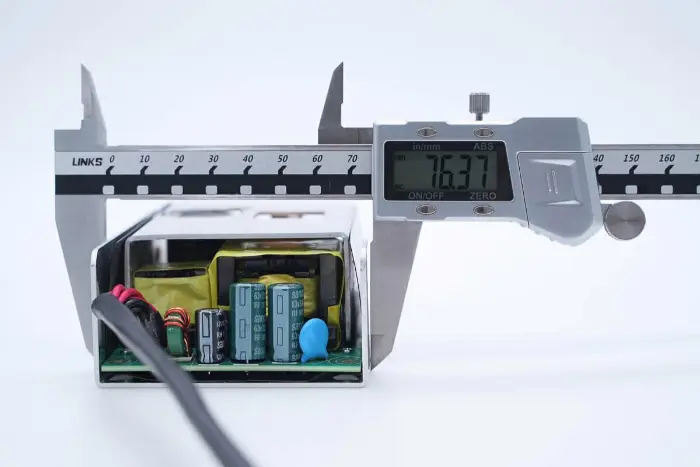

လျှပ်စစ်ဓာတ်အားထုတ်ပေးသောကိရိယာ module ၏အကျယ်သည် ခန့်မှန်းခြေအားဖြင့် 76.4mm ဖြစ်သည်။

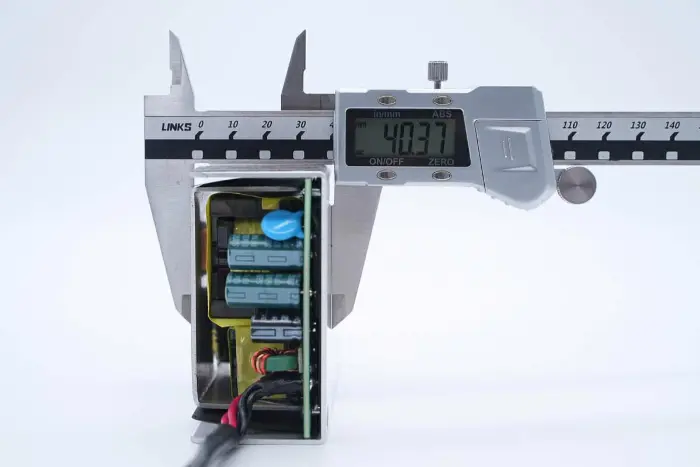

လျှပ်စစ်ဓာတ်အားထုတ်ပေးသောကိရိယာ module ၏အထူသည် ခန့်မှန်းခြေ 40.4mm ဖြစ်သည်။

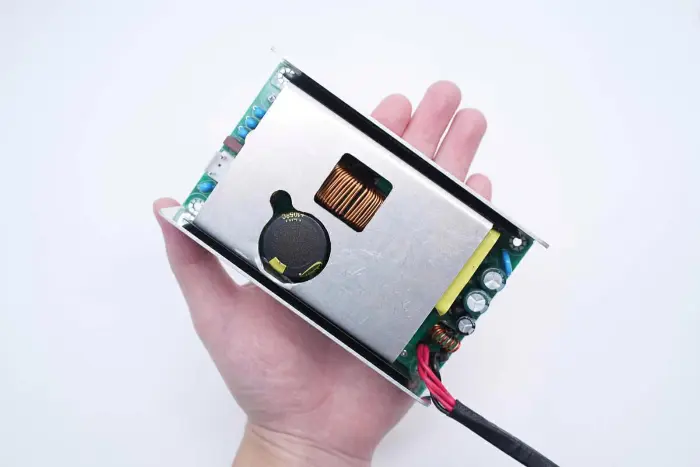

လက်ထဲတွင်ကိုင်ထားသော power supply module ၏ အလိုလိုသိမြင်နိုင်သော အရွယ်အစား။ GaN ပါဝါစက်ပစ္စည်းများကိုအသုံးပြုခြင်းကြောင့် ပါဝါသိပ်သည်းဆသည် အလွန်တိုးတက်ကောင်းမွန်လာပြီး 300W အထွက်ပါဝါပမာဏကို သိသိသာသာလျှော့ချကာ နေရာလွတ်များကို သက်သာစေပါသည်။

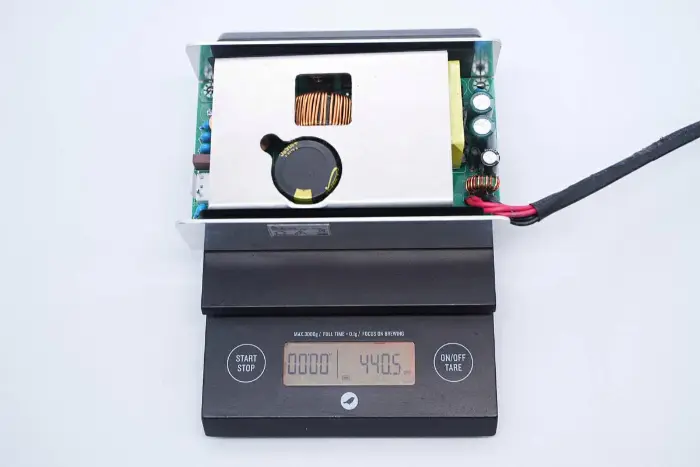

ပါဝါထောက်ပံ့မှု module ၏တိုင်းတာသောအလေးချိန်သည်ခန့်မှန်းခြေအားဖြင့် 441g ဖြစ်သည်။

ကြယ်စင် 300W GaN Power Supply ကို လေ့လာခြင်း။

မော်ဂျူး

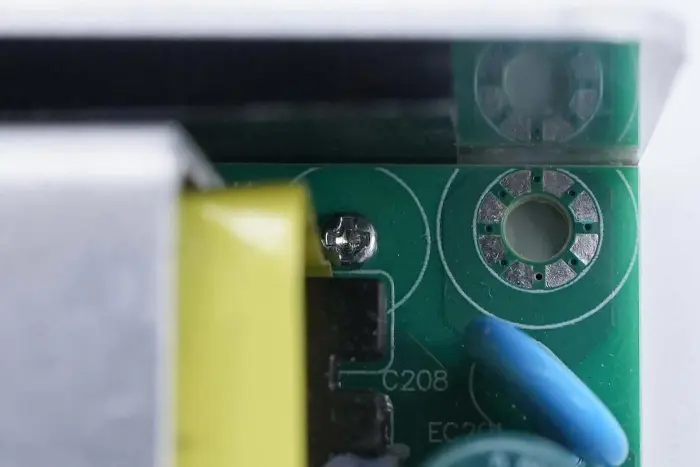

PCBA module အား ဝက်အူများဖြင့် အပူစုပ်ခွက်တွင် တပ်ဆင်ထားသည်။

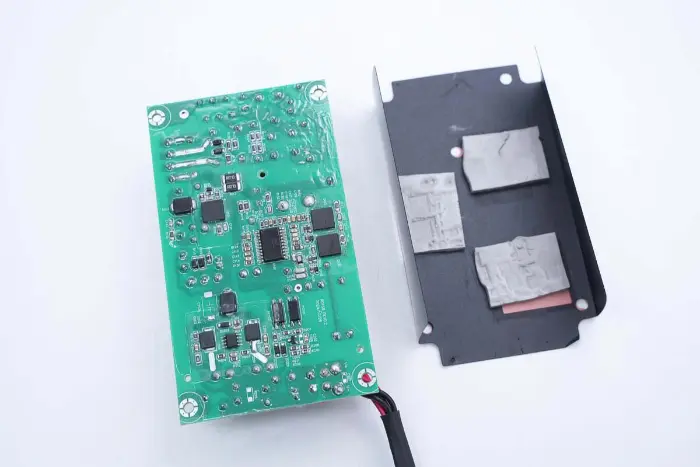

PCBA module ကိုဖယ်ရှားလိုက်သောအခါတွင် insulation စီလီကွန်စာရွက်များကိုအပူစုပ်ခွက်နှင့်သက်ဆိုင်သောနေရာများတွင်ကပ်ထားသည်။

PCBA module ၏ဘေးဘက်တွင် ကာရံထားသော Mylar စာရွက်ကို ပေးထားသည်။

လျှပ်ကာ Mylar စာရွက်ကို ဖယ်ရှားပြီး ပါဝါစက်များနှင့် သက်ဆိုင်သည့် အနေအထားများတွင် အပေါက်များကို ဖြတ်တောက်ကာ အပူပေးဆောင်ရန် အပူခံပြားများကို ထောက်ပံ့ပေးထားသည်။

အပူအလွှာသုံးခုသည် PFC ခလုတ်၊ LLC ခလုတ်၊ နှင့် တစ်ပြိုင်နက်တည်းသော rectifier အသီးသီးနှင့် သက်ဆိုင်သည်။

အလူမီနီယမ်အလွိုင်းအပူစုပ်ခွက်ကိုလည်း PCBA module တွင် ဖုံးအုပ်ထားပြီး ပါဝါကိရိယာများကို ဝက်အူများဖြင့် တပ်ဆင်ထားသည်။

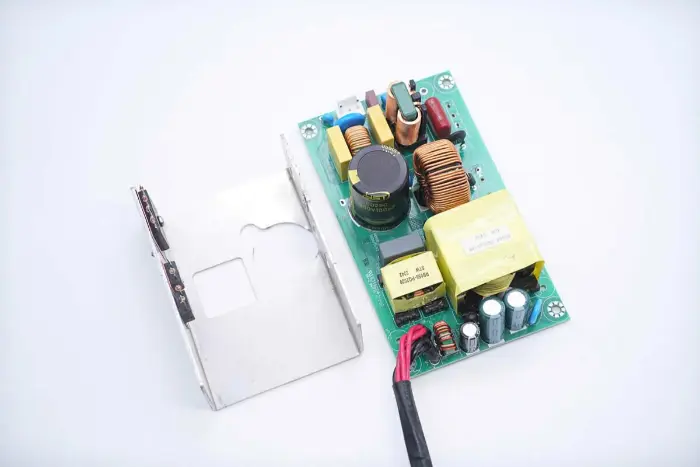

PCBA module တွင်ဖုံးလွှမ်းထားသောအပူစုပ်ခွက်ကိုဖျက်သိမ်းခြင်းဖြင့်ဖယ်ရှားသည်။

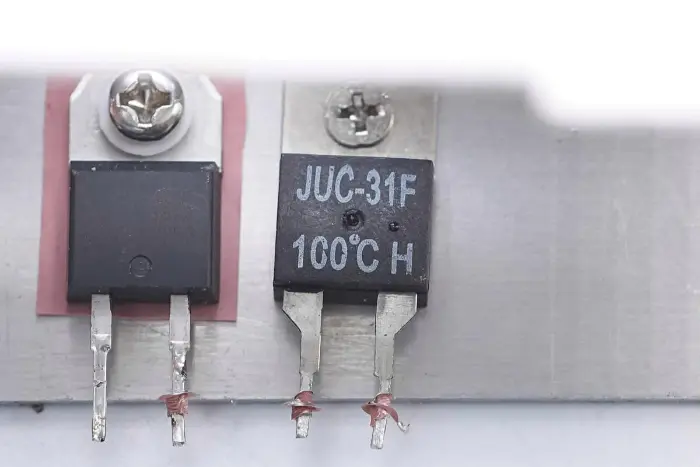

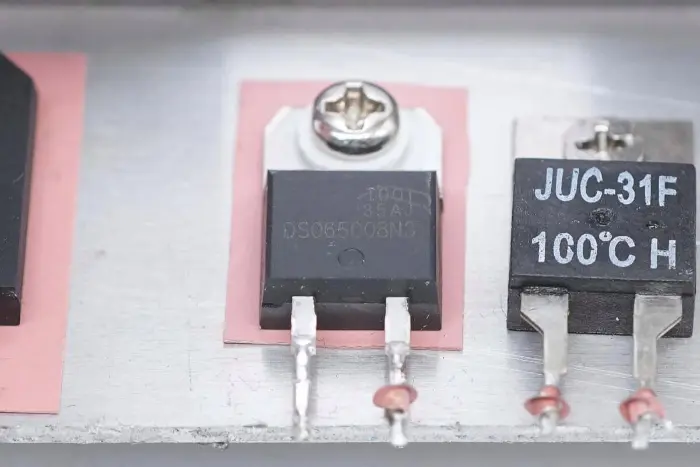

rectifier တံတား၊ PFC rectifier diode နှင့် thermal switch ကို heat sink တွင် တပ်ဆင်ထားသည်။

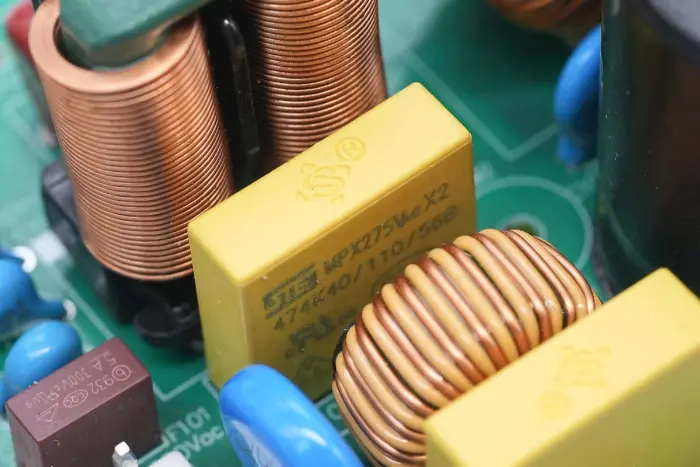

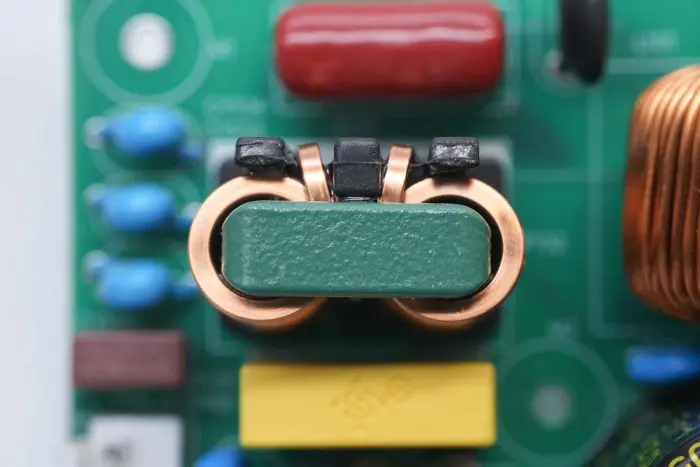

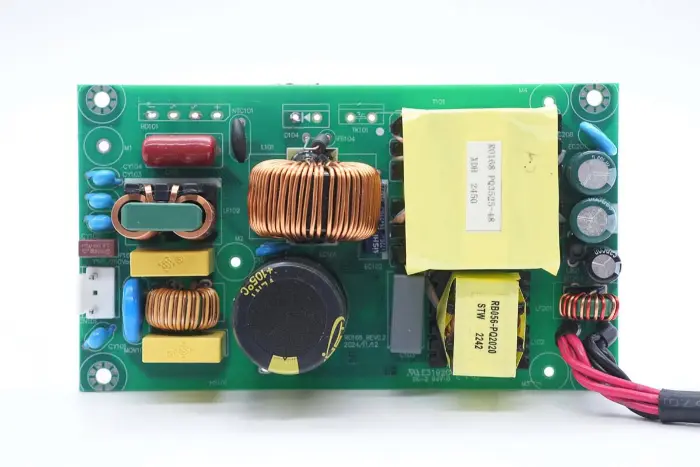

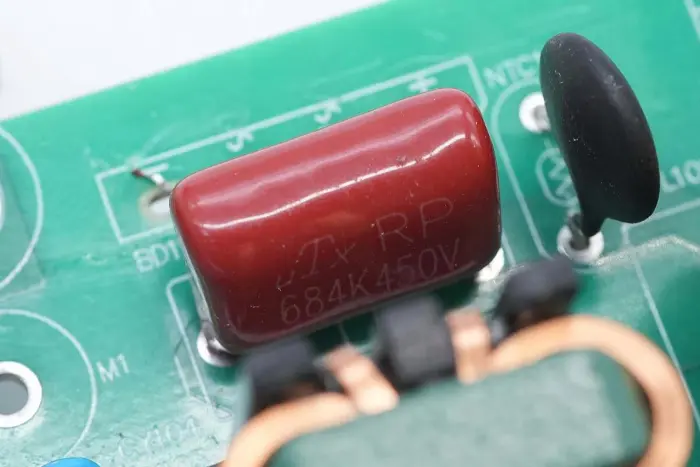

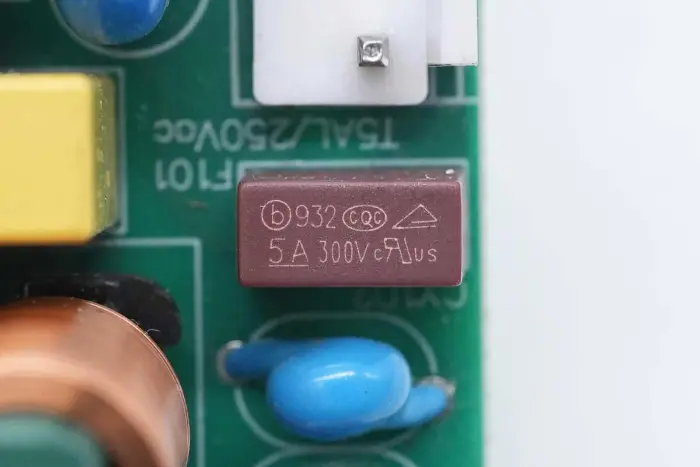

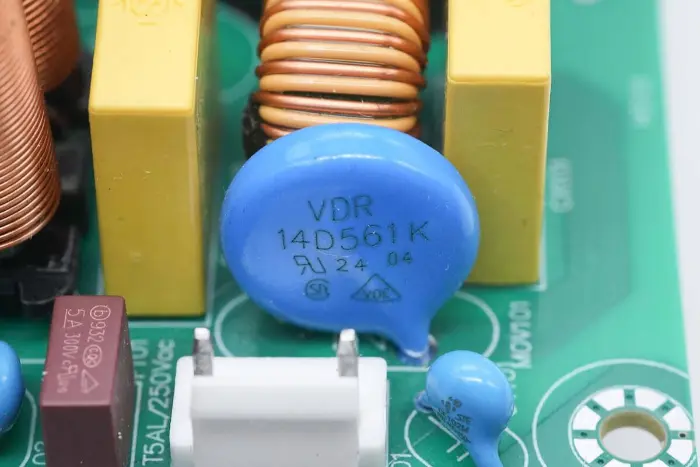

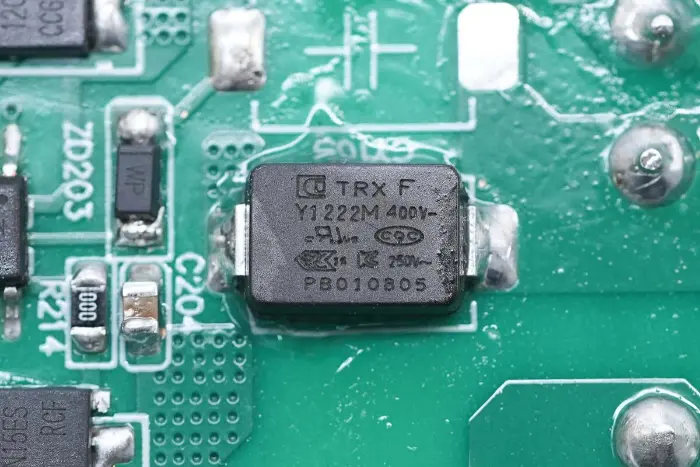

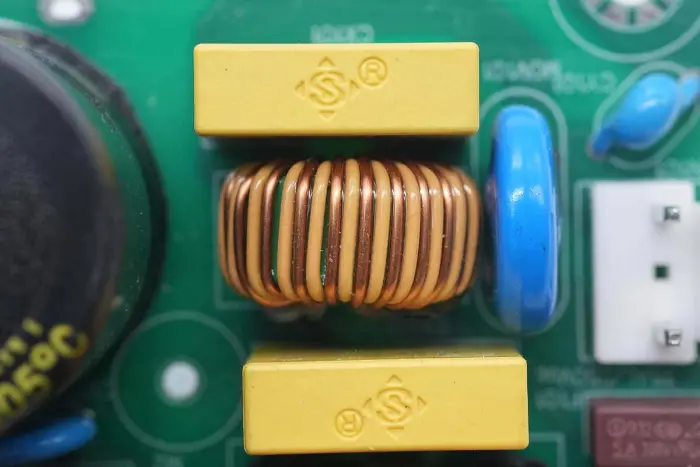

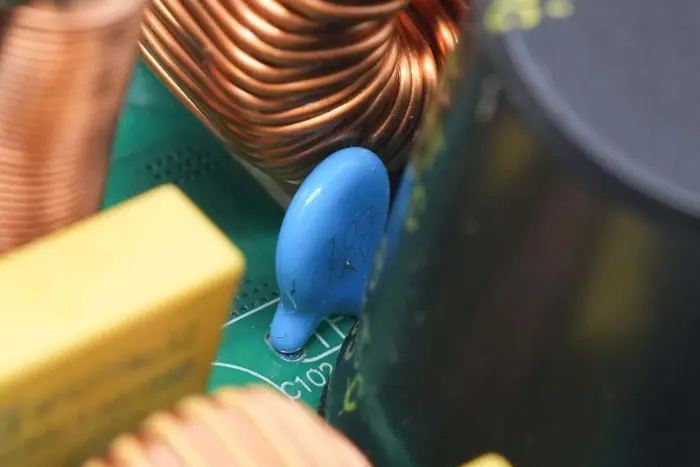

PCBA module ၏ရှေ့ပိုင်း ခြုံငုံသုံးသပ်ချက်- ဘယ်ဘက်ခြမ်းတွင် ပါဝါအဝင်ပေါက်၊ ဖျူးစ်၊ Y capacitor၊ varistor၊ common-mode inductor နှင့် safety X2 capacitor တို့ တပ်ဆင်ထားပါသည်။ အလယ်တွင် PFC boost inductor နှင့် high-voltage filter capacitor တပ်ဆင်ထားသည်။ ညာဘက်ခြမ်းတွင် LLC resonant capacitor၊ resonant inductor၊ transformer၊ filter capacitor နှင့် filter inductor များ တပ်ဆင်ထားပါသည်။

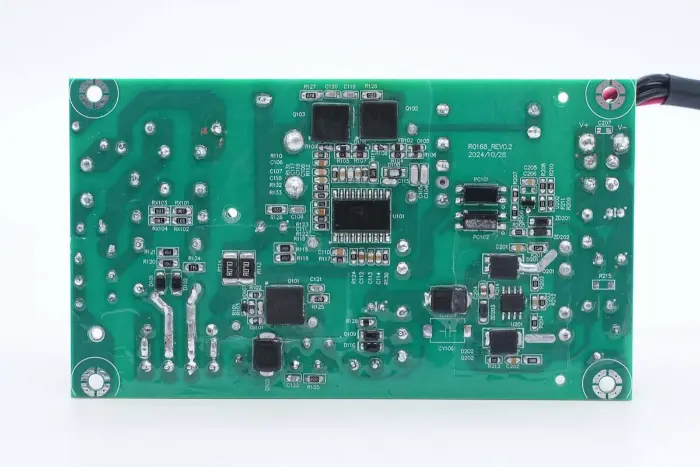

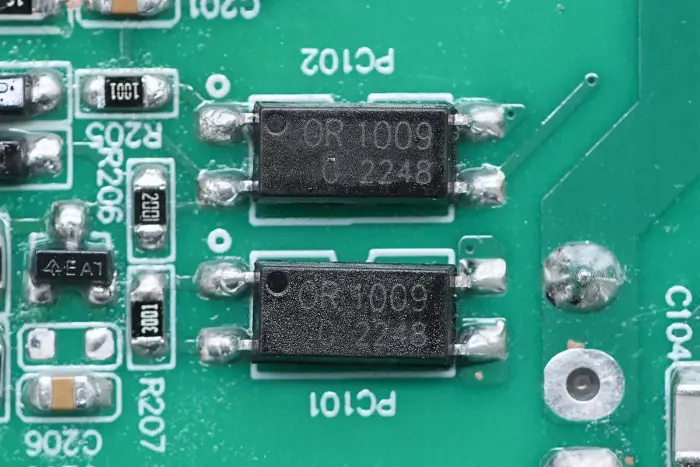

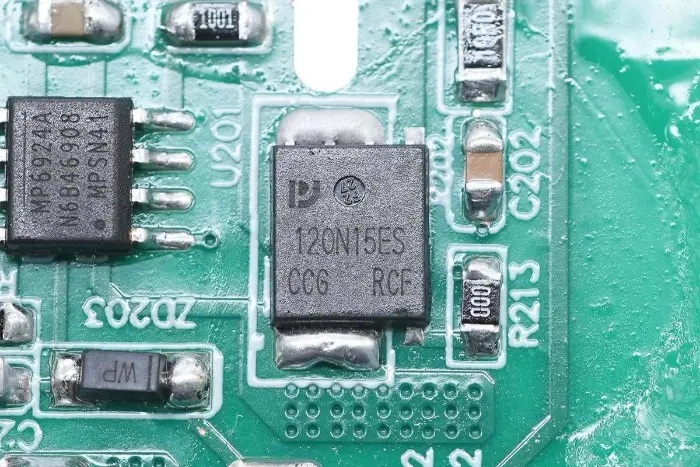

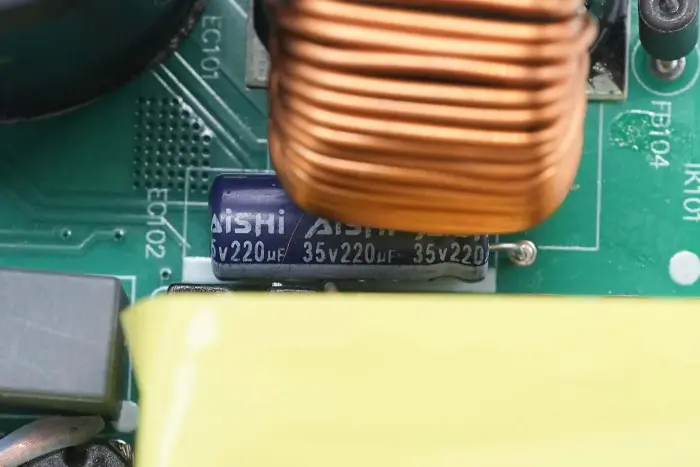

PCBA module ၏နောက်ကျောတွင်၊ 2-in-1 PFC+LLC controller တစ်ခုရှိသည်။ PFC ခလုတ်သည် ဘယ်ဘက်အောက်ခြေတွင် တည်ရှိပြီး၊ LLC ခလုတ်သည် ပင်မထိန်းချုပ်မှု ချစ်ပ်အထက်တွင် ရှိပြီး တုံ့ပြန်ချက် optocoupler ညာဘက်တွင်ရှိပြီး synchronous rectifier controller နှင့် synchronous rectifier နှစ်ခုသည် အောက်ခြေတွင် ရှိနေသည်။ ဘုတ်တစ်ခုလုံးကို အကာအကွယ်အတွက် conformal coating ဖြင့် ဖုံးအုပ်ထားသည်။

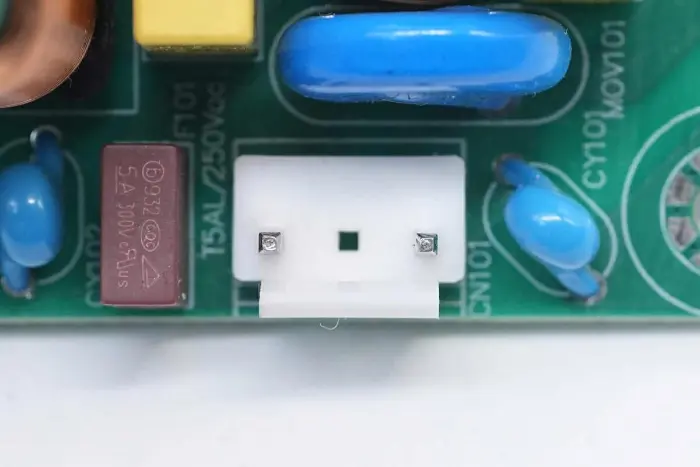

AC input terminal ကို connector တစ်ခုနဲ့ ချိတ်ဆက်ထားပါတယ်။

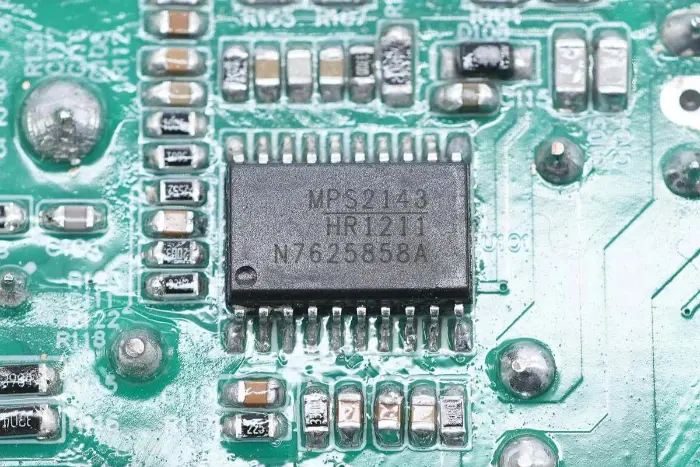

ပါဝါထောက်ပံ့မှု၏ အဓိကထိန်းချုပ်သော ချစ်ပ်သည် Mornsun Semiconductor HR1211၊ multi-mode PFC နှင့် လက်ရှိ-မုဒ် LLC 2-in-1 controller ကို လက်ခံသည်။ ၎င်းသည် ရိုးရာဖြေရှင်းချက်များတွင် ချစ်ပ် 2-3 ခု လိုအပ်သည့် လုပ်ဆောင်ချက်များကို ချစ်ပ်တစ်ခုသို့ ပေါင်းစပ်ထားသည်။ PFC ထိန်းချုပ်ကိရိယာသည် CCM နှင့် DCM လည်ပတ်မှုမုဒ်များကို ပံ့ပိုးပေးသည်။

HR1211 သည် ဒစ်ဂျစ်တယ်ထိန်းချုပ်မှု core ကိုလက်ခံသည်၊ ဗို့အားမြင့်သောစတင်မှုနှင့် intelligent X capacitor discharge ကိုထောက်ပံ့ပေးသည်။ PFC အဆင့်သည် အများဆုံးလည်ပတ်မှုအကြိမ်ရေ 250KHz ကို ပံ့ပိုးပေးသည်။ LLC အဆင့်တွင် 500KHz အထိ အကြိမ်ရေ 500KHz အထိ ပေါင်းစပ်ထားသော bootstrap diode ပါရှိသော built-in 600V half-bridge driver ရှိသည်။ ၎င်းသည် ပြီးပြည့်စုံသော ကာကွယ်မှုလုပ်ဆောင်ချက်များကို ပံ့ပိုးပေးပြီး SOIC-20 တွင် ထုပ်ပိုးထားသည်။

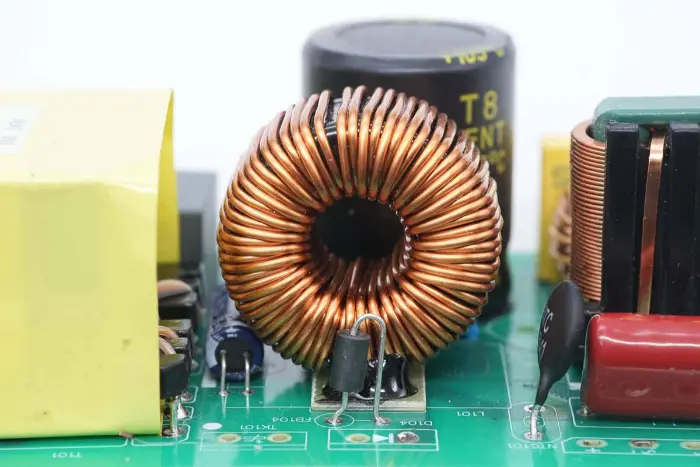

PFC boost inductor သည် သံလိုက်လက်စွပ်ဖြင့် ဒဏ်ရာရှိပြီး insulation အတွက် အောက်ခြေတွင် Bakelite စာရွက်ကို ပေးထားသည်။

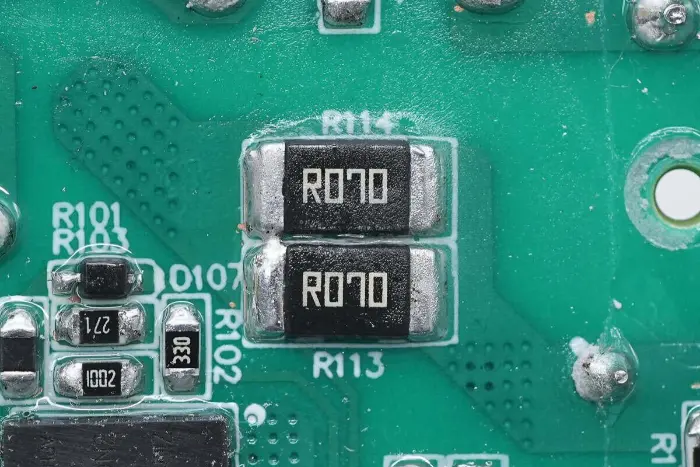

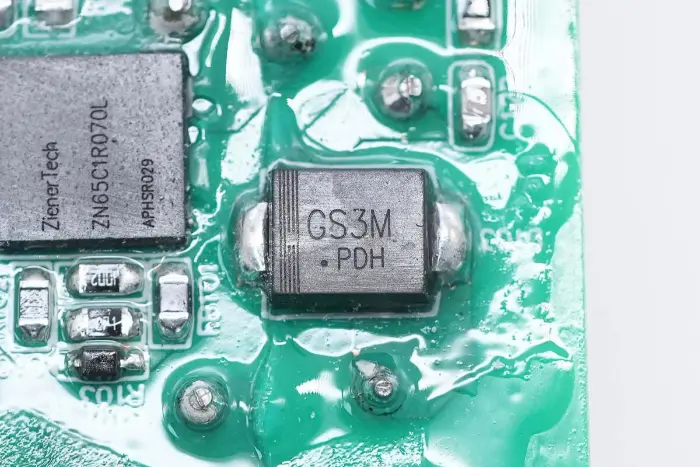

switch current ကိုသိရှိရန် 70mΩ resistor နှစ်ခုကို အပြိုင်ချိတ်ဆက်ထားသည်။

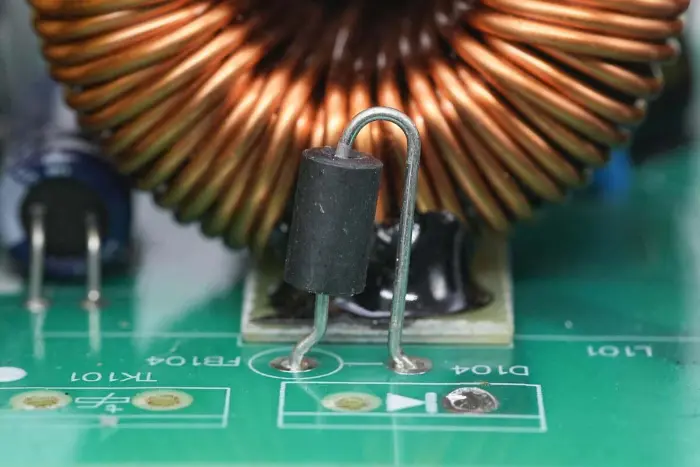

PFC rectifier diode ကို သံလိုက်ပုတီးစေ့ဖြင့် ဆက်တိုက်ချိတ်ဆက်ထားသည်။

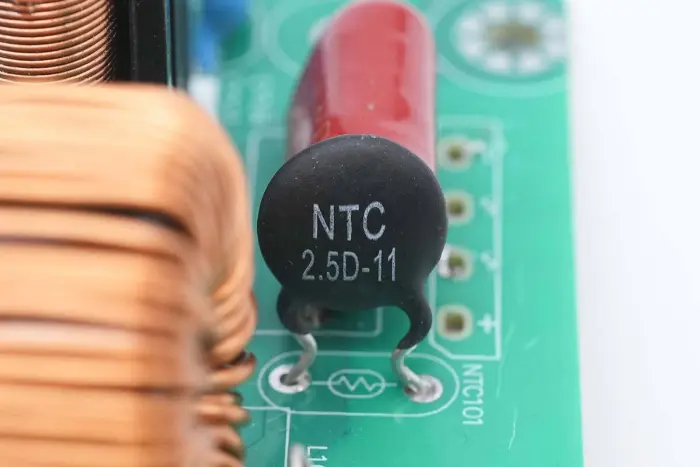

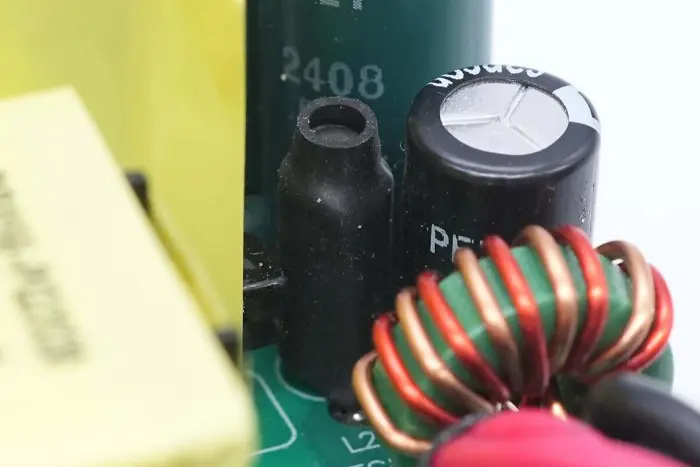

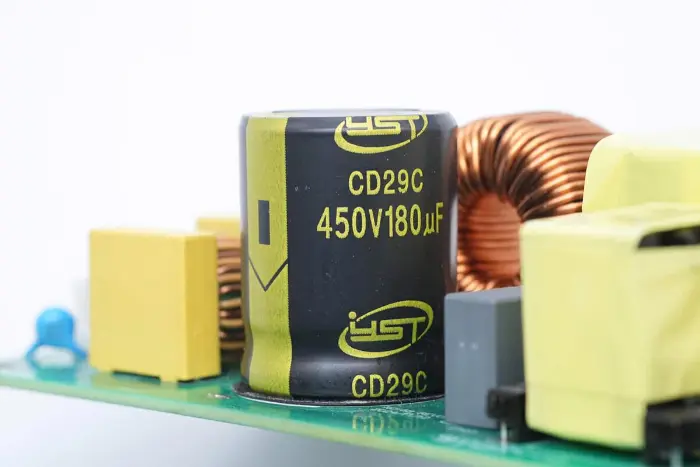

NTC သာမိုစတာအား 2.5D-11 ဟု အမှတ်အသားပြုထားပြီး ဗို့အားမြင့်လျှပ်ကူးပစ္စည်း ကာပတ်စီတာ၏ အားသွင်းလျှပ်စီးကြောင်းကို ဖိနှိပ်ရန် အသုံးပြုသည်။

0.01μF 1KV သတ်မှတ်ချက်တစ်ခုဖြင့် ကြွေထည်အကာပတ်တာများကို electrolytic capacitors များနှင့်အပြိုင် ချိတ်ဆက်ထားသည်။

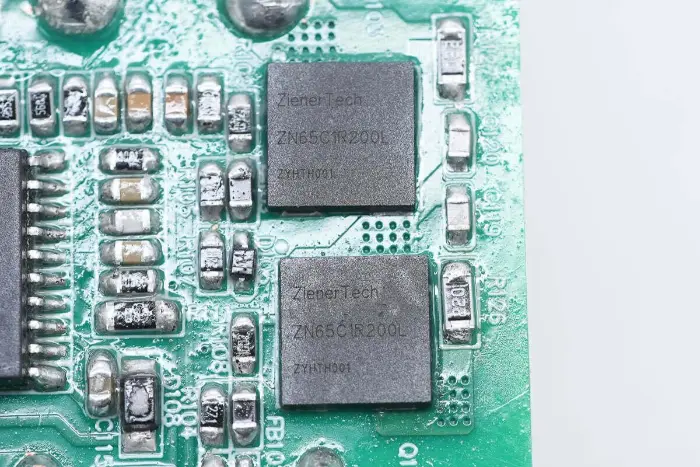

LLC ခလုတ်သည် ZenerTech၊ မော်ဒယ် ZN65C1R200L မှဖြစ်ပြီး၊ 700V ခံနိုင်သော ဗို့အား 700V နှင့် Cascode ဖွဲ့စည်းပုံ GaN ခလုတ်၊ 800V ဗို့အားကို ခံနိုင်ရည်ရှိသော၊ 200mΩ၊ ဂိတ်ပေါက်ဗို့အား ပံ့ပိုးမှု 20V ဖြစ်သည်။ ၎င်းတွင် တံခါးအားသွင်းမှု နည်းပါးသောကြောင့် drive circuit ကို ထိထိရောက်ရောက် ရိုးရှင်းစေသည်။ DFN8*8 တွင် ထုပ်ပိုးထားသော အမြန်အားသွင်းကိရိယာများ၊ ဆက်သွယ်ရေး ပါဝါထောက်ပံ့မှုများ၊ ဒေတာစင်တာများနှင့် အလင်းရောင်အပလီကေးရှင်းများအတွက် သင့်လျော်သည်။

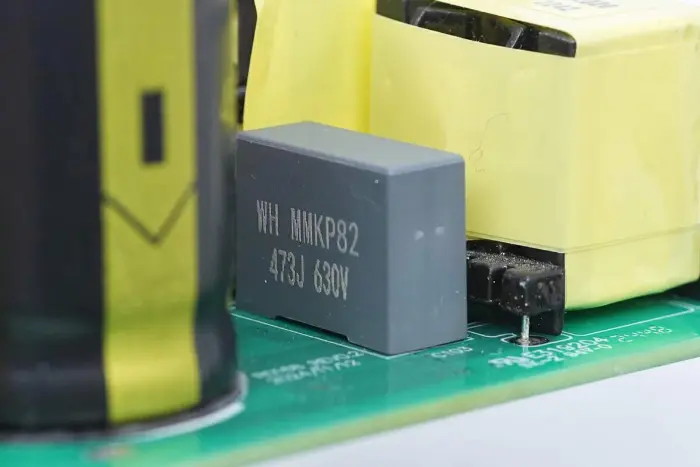

resonant capacitor သည် 0.047μF 630V ၏သတ်မှတ်ချက်ဖြင့် MMKP82 စီးရီးဖြစ်သည်။

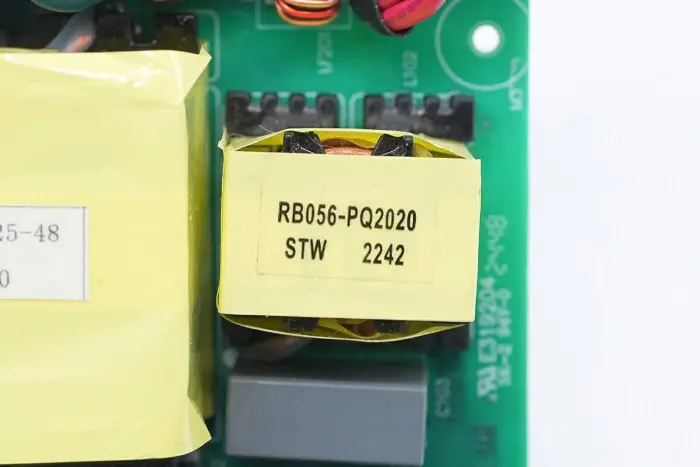

ပဲ့တင်ထပ်သော inductor သည် PQ2020 သံလိုက်အူတိုင်ကိုလက်ခံပြီး litz ဝါယာကြိုးဖြင့်အနာရှိသည်။

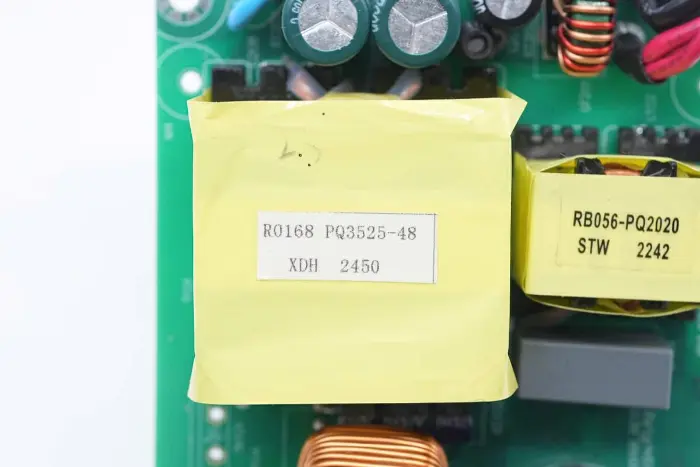

ထရန်စဖော်မာသည် ပါဝါထောက်ပံ့မှုပုံစံ R0168 ဖြင့် အမှတ်အသားပြုထားသော PQ3525 သံလိုက်အူတိုင်ကို လက်ခံသည်။

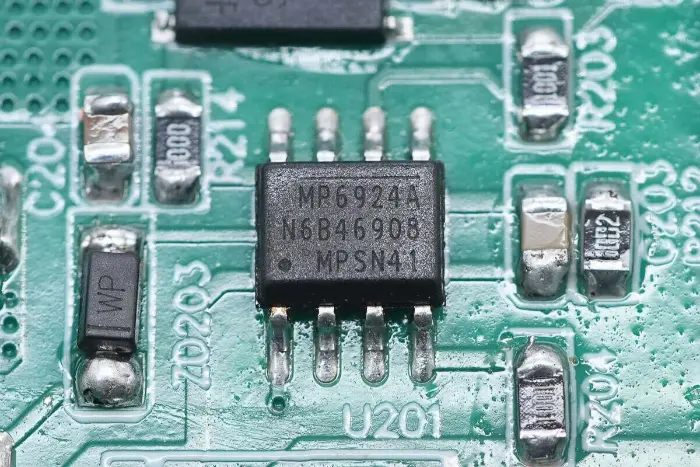

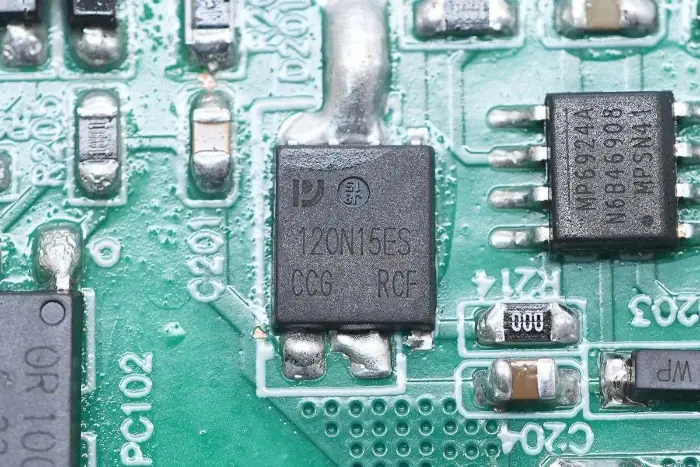

synchronous rectifier controller သည် MPS၊ မော်ဒယ် MP6924A၊ CCM/DCM မုဒ်များနှင့် တွဲဖက်အသုံးပြုနိုင်သော အားကောင်းသည့် အနှောင့်အယှက်ဆန့်ကျင်မှုနှင့် အမြန်အဖွင့်လုပ်ဆောင်ချက်များပါရှိသော LLC synchronous rectifier controller မှဖြစ်သည်။ MP6924A သည် SOIC-8 တွင် ထုပ်ပိုးထားသော LLC ၏ ဒုတိယကွိုင်နှစ်ခု၏ ပြုပြင်ခြင်းဆိုင်ရာ ပြုပြင်မွမ်းမံခြင်းဆိုင်ရာ အက်ပလီကေးရှင်းများအတွက် တစ်ပြိုင်နက်တည်း rectifier controllers နှစ်ခုကို ပေါင်းစပ်ထားသည်။

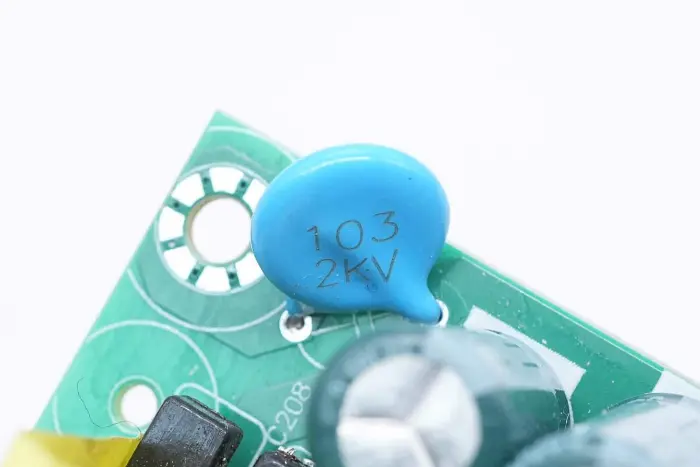

0.01μF 2KV သတ်မှတ်ချက်ဖြင့် အထွက်ဂိတ်နှင့် မြေပြင်ကြားတွင် ကြွေထည်ကာပတ်စီတာအား ချိတ်ဆက်ထားသည်။

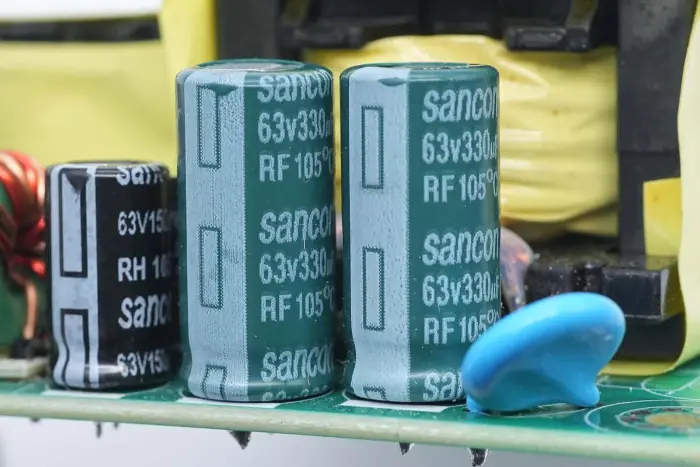

အထွက် filter capacitors များသည် Sancon (Nantong Sanxin) မှဖြစ်ပြီး 63V 330μF သတ်မှတ်ချက်တစ်ခုပါရှိသော RF စီးရီးရှည်လျားသော capacitors နှစ်ခု၊ အပြိုင်နှစ်ခုဖြစ်သည်။

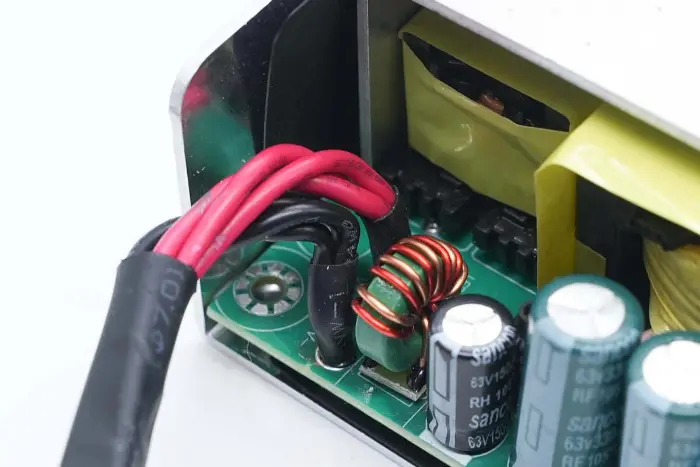

Filter inductor သည် insulation အတွက် heat-shrink tubing ဖြင့် အကျီ င်္။

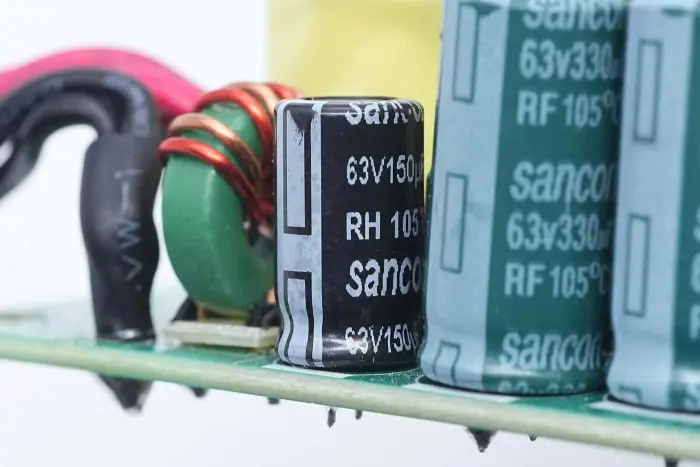

အခြား filter capacitor သည် 63V 150μF ၏သတ်မှတ်ချက်တစ်ခုရှိသည်။

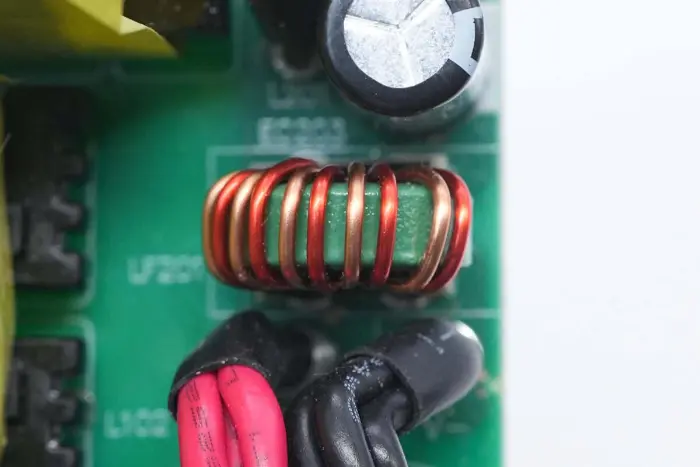

အထွက် သံလိုက် ring filter inductor ၏ အနီးကပ်။

အနှစ်ချုပ်

ခွဲခြမ်းစိတ်ဖြာမှုအားဖြင့်၊ STARWELL မှထုတ်လွှတ်သော 300W GaN ပါဝါထောက်ပံ့မှု module သည် အတွင်းပိုင်းအပူစုပ်ခွက်ပေါ်တွင် တပ်ဆင်ထားသော အပေါက်ဖြတ်ဖောက်တံတားများနှင့် rectifier diodes ကိုအသုံးပြုသည်ကို တွေ့ရှိရသည်။ Patch GaN ခလုတ်များသည် အောက်ခြေအလူမီနီယံအလွိုင်းအခွံသို့အပူပေးရန်အတွက် အပူပေးထားသောအကွက်များကိုအသုံးပြုကာ အပူပျံ့နှံ့မှုစွမ်းရည်ကို ပိုမိုကောင်းမွန်စေပါသည်။ အပူလွန်ကဲလာသောအခါတွင် အပူလွန်ကဲခြင်းမှ အလုံးစုံကာကွယ်မှုအား သိရှိနားလည်စေရန် အတွင်းပိုင်းအပူစုပ်ခွက်တွင် အပူလွန်ကဲသောခလုတ်ကို တပ်ဆင်ထားသည်။

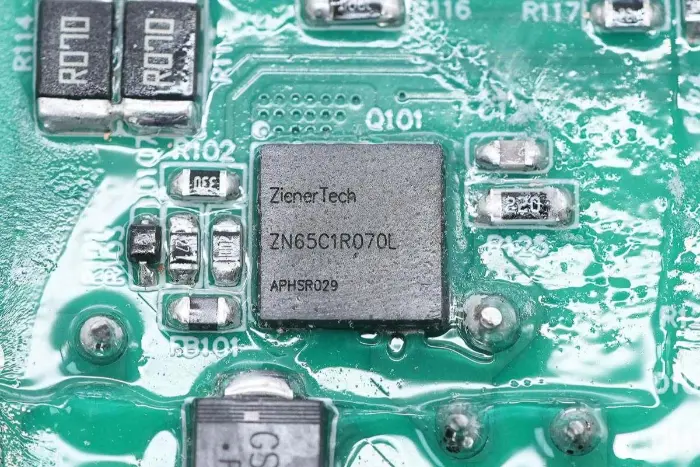

ဤ GaN ပါဝါထောက်ပံ့မှု module သည် HR1211 2-in-1 controller ဖြင့် MP6924A synchronous rectifier controller ဖြင့် Mornsun Semiconductor ထိန်းချုပ်မှုဖြေရှင်းချက်ကို လက်ခံပါသည်။ PFC switch သည် ZenerTech ZN65C1R070L GaN switch ကိုလက်ခံသည်၊ PFC rectifier diode သည် Sanken SDS065J008N3 SiC diode ကိုလက်ခံသည်၊ LLC switch သည် ZN65C1R200L GaN switch ကိုလက်ခံသည်။ တတိယမျိုးဆက် တစ်ပိုင်းလျှပ်ကူးကိရိယာများကို ပါဝါကူးပြောင်းမှု စွမ်းဆောင်ရည် မြှင့်တင်ရန်၊ ပါဝါဆုံးရှုံးမှုနှင့် အပူများ ကွဲထွက်မှု လိုအပ်ချက်များကို လျှော့ချရန်အတွက် အသုံးပြုပါသည်။
