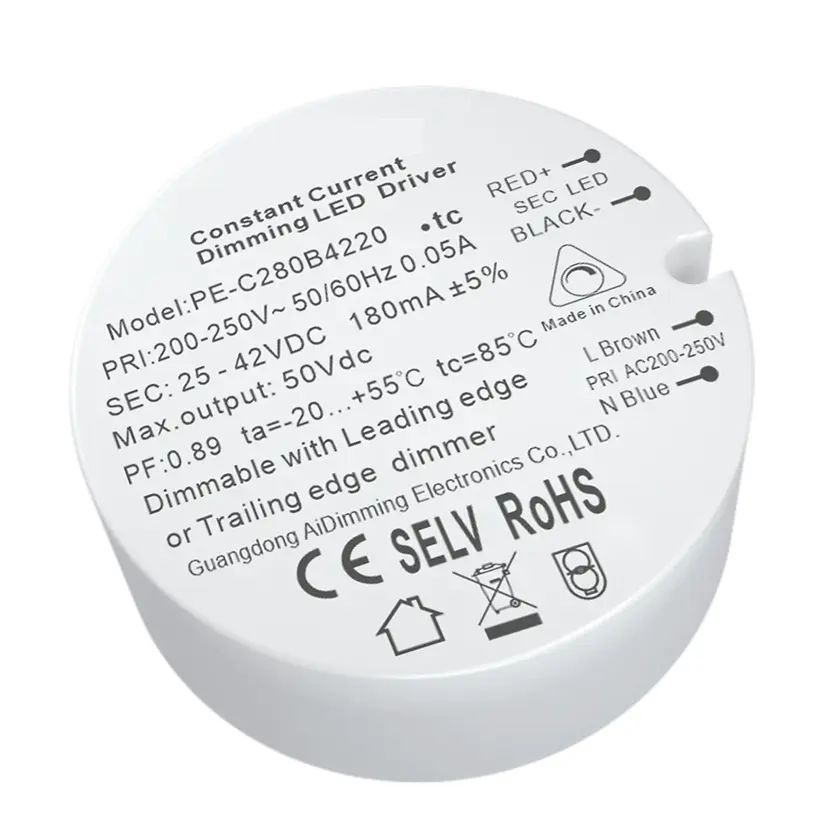

8.4W Constant Current Triac Dimmable LED Driver

PE-C280 သည် မြင့်မားသောပါဝါအချက်၊ ထိရောက်မှု၊ တိကျမှု၊ မြင့်မားသောတိကျမှု၊ ထိရောက်သောတည်ငြိမ်သောနိမ့်ကျခြင်းထိန်းချုပ်မှုချစ်ပ်ကိုအသုံးပြုခြင်းနှင့် စွမ်းဆောင်ရည်မြင့်မားသောအစိတ်အပိုင်းများသည် ဆူညံသံကင်းမဲ့ခြင်း၊ အသက်တာရှည်ခြင်းနှင့် အခြားဝိသေသလက္ခဏာများကိုဖန်တီးပေးသည့် 8.4W မှတစ်ခုဖြစ်သည်။ ယာဉ်မောင်းသည် မြင့်မားသော silica gel heat conduction 5 ℃ နည်းပညာဖြင့် အပူချိန် 5 ဖြင့်ပြုလုပ်ထားသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ပရော်ဖက်ရှင်နယ်ထုတ်လုပ်သူအနေဖြင့်၊ Starwell မှ သင့်အား RPC MOSFET မှိန်စက်နှင့် FPC TRAIC မှိန်စက်များအတွက် သင့်လျော်သည့် အရည်အသွေးမြင့် 8.4W အဆက်မပြတ်လက်ရှိ triac မီးမှိန်နိုင်သော LED ဒရိုက်ဘာကို ပေးဆောင်လိုပါသည်။

သတ်မှတ်ချက်

မော်ဒယ်		PE-C280B2435	PE-C280B4220	PE-C280B0670	PE-C280B1270	PE-C280B2430
ထုတ်ပေးသည်။	အထွက်ဗို့အား	12-24Vdc	25-42Vdc	2.5-6Vdc	6-12Vdc	12-24Vdc
	Max Output Voltage	24Vdc	42Vdc	6Vdc	12Vdc	24Vdc
	Non-load Output Voltage	27Vdc	43Vdc	8Vdc	15Vdc	27Vdc
	Output Current	350mA	200mA	700mA	700mA	300mA
	အထွက်ပါဝါ	4.2W ~ 8.4W	5W ~ 8.4W	1.75W~4.2W	4.2W ~ 8.4W	3.6W ~ 7.2W
	Strobe အဆင့်	တုန်ခါမှုအောက်ပိုင်း (8%)
	Dimming Range	2~100%၊
	PWM Dimming Frequency
	လက်ရှိတိကျမှု	±5%
	Ripple & Noise	=500mv p-p
ထည့်သွင်းခြင်း။	မှိန်ခြင်းမျက်နှာပြင်	Triac ဦးဆောင်အစွန်း/Talling edge
	Input Voltage Range	200-250Vac
	အကြိမ်ရေ	50/60Hz
	Input Current	<0.08A	<0.08A	<0.08A	<0.08A	<0.08A
	ပါဝါအချက်	PF>0.9 (အပြည့်အ၀ဖြင့်)	PF>0.9 (အပြည့်သွင်းချိန်တွင်)	PF>0.88 (အပြည့်အ၀ဖြင့်)	PF>0.88(အပြည့် တင်ချိန်တွင်)	PF> 0.88 (ဝန်အပြည့်ဖြင့်)
	THD	230Vac@THD <20% (အပြည့် load တွင်)
	စွမ်းဆောင်ရည် (အမျိုးအစား။)	77%	79%	77%	77%	77%
	Inrush Current (အမျိုးအစား။)	အအေးစတင်0.8A	အအေးစတင်0.8A	အအေးစတင်1.54A	အအေးစတင်0.8A	အအေးစတင်0.8A
	Anti Surge	L-N: 1.5kV
	Leakage Current	<0.25mA/230Vac
ပတ်ဝန်းကျင်	အလုပ်အပူချိန်	tc: 55°C tc: 85°C
	စိုထိုင်းဆ အလုပ်လုပ်ခြင်း။	20 ~ 95%RH၊ ပေါင်းစည်းခြင်းမရှိ
	သိုလှောင်မှုအပူချိန်၊ စိုထိုင်းဆ	-40 ~ 80°C၊ 10~95%RH
	အပူချိန် ကိန်းဂဏန်း	±0.03%/°C(0-50)°C
	တုန်ခါမှု	10~500Hz၊ 2G 12min./1cycle၊ ကြာချိန် 72min။ X, Y, Z axes တစ်လျှောက် တစ်ခုစီ။
အကာအကွယ်	အပူလွန်ကဲခြင်း ကာကွယ်ရေး	PCB အပူချိန် ≥110°C, , အလိုအလျောက်ပြန်လည်ကောင်းမွန်လာပါက အထွက်လျှပ်စီးကြောင်းကို ထက်မြက်စွာ ချိန်ညှိခြင်း သို့မဟုတ် ပိတ်ခြင်း။
	Over Load Protection ၊	power≥102%, အလိုအလျောက်ပြန်လည်ရယူသောအခါတွင် အထွက်ကိုပိတ်ပါ။
	Short Circuit ကာကွယ်ရေး	ဝါယာရှော့ဖြစ်လျှင် အလိုအလျောက်ပိတ်ပြီး အော်တိုပြန်တက်လာသည်။
	Non-Load Protection	ဝန်မရှိပါက အထွက်ကိုပိတ်ပါ၊ ပုံမှန်အတိုင်းပြန်တက်လာသောအခါ အလိုအလျောက်ပြန်လည်ရရှိမည်ဖြစ်သည်။
ဘေးကင်းရေးနှင့် EMC	ဗို့အားကိုခံနိုင်ရည်ရှိသည်။	I/P-O/P: 3750Vac
	အထီးကျန် ခုခံမှု	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	ဘေးကင်းရေးစံနှုန်းများ	IEC/EN61347-1၊ IEC/EN61347-2-13
	EMC Emision	EN55015၊ EN61000-3-2 အတန်းအစား C၊ IEC61000-3-3
	EMC Immunity	EN61000-4-2,3,4,5,6,8,11, EN61547
	Strobe စမ်းသပ်မှုစံနှုန်း	IEEE 1789
အခြားသူများ	အတိုင်းအတာ	43.2×0.5mm(D×H)
	ထုပ်ပိုးခြင်း။	အိတ်ပေါ်တွင်
	အလေးချိန် (G.W.)	42g±5g

ငွေတောင်းခံလွှာများ-

● LED အဆင့်ဖြတ်သည့် မှိန်မှိန်သော ဒရိုက်ဘာ၊ မှိန်ဖျော့သည့် အကွာအဝေး 2-100%

● RPC MOSFET မှိန်စက်နှင့် FPC TRAIC မှိန်စက်များအတွက် သင့်လျော်သည်။

● Active PFC

● အကာအကွယ်များ- လျှပ်စစ်ပတ်လမ်းတို/ဗို့အားကျော်/ကျော်လျှပ်စီးကြောင်း

● ဆီလီကာဂျယ်အပူစီးကူးနည်းပညာ၊ သဘာဝလေအေး

● အလွန်သေးငယ်သော ထုထည်

● LED အိမ်အလင်းရောင်နှင့် လုပ်ငန်းသုံးအလင်းရောင်များအတွက် သင့်လျော်သည်။

● ဘေးကင်းလုံခြုံသော ဝန်ကာကွယ်မှုကိရိယာ

● စီးပွားရေးနှင့် တပ်ဆင်မှု အဆင်ပြေခြင်း။

● ကမ္ဘာ့အလင်းရောင်သုံးပစ္စည်းများ ဘေးကင်းရေးစံနှုန်းများနှင့် ကိုက်ညီခြင်း။

● ကာကွယ်မှုအဆင့် II

● သုံးနှစ်အာမခံ

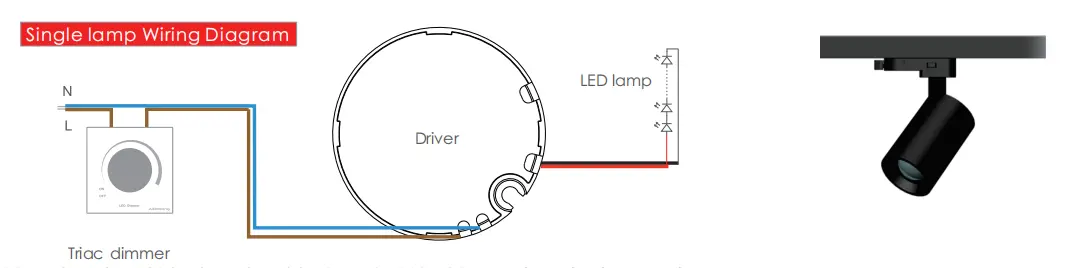

Wiring Diagram-

ဝါယာကြိုး-

အထွက်ဝါယာကြိုး- 20AWG အနီရောင်နှင့် အနက်ရောင် PVC ကြိုး၊ အရှည် 200-230 မီလီမီတာ၊ ဝါယာကြိုးဖြုတ်ခြင်း လိုအပ်ချက်- 5-7 မီလီမီတာ

အဝင်ဝါယာကြိုး- 20AW အညိုရောင် အပြာရောင် VDE နှစ်ထပ် လျှပ်ကာဝါယာကြိုး၊ အရှည် 150-160 မီလီမီတာ၊ ဝါယာကြိုး ထုတ်ယူမှု လိုအပ်ချက်- 5-7 မီလီမီတာ

လမ်းညွှန်အသုံးပြုမှု-

1. ထည့်သွင်းခြင်းနှင့် အထွက်ကြားရှိ ခြားနားချက်ကို အာရုံစိုက်ပါ၊ မှန်ကန်စွာချိတ်ဆက်ပါ၊ ထို့နောက် ပါဝါဖွင့်ပါ။

2. ကျေးဇူးပြု၍ DC အထွက်၏ ဝန်ကို ဦးစွာချိတ်ဆက်ပါ၊ ပါဝါထောက်ပံ့မှုကို စစ်ဆေးခြင်းကို အနီးကပ်ဖွင့်ပါ။ အဆက်မပြတ် လက်ရှိမုဒ်တွင်၊ atopen ဆားကစ်တွင် ပါဝါရှိနေပါက၊ ကျေးဇူးပြု၍ ပါဝါထောက်ပံ့မှုကို ပိတ်ပြီး အထွက်ထုတ်ပေးခြင်းဖြင့် သိမ်းဆည်းထားသော လျှပ်စစ်စွမ်းအင်မကုန်မချင်း LED ကို ချိတ်ဆက်၍မရပါ၊ သို့မဟုတ် ၎င်းသည် LED ကို ပျက်စီးစေနိုင်သည်။

3. ဤပါဝါထောက်ပံ့မှုအမျိုးအစားသည် LED မီးချောင်းများနှင့် မီးအိမ်များကိုသာအသုံးပြုရန်သာ ကန့်သတ်ထားပါသည်၊ input votage range သည် AC200-250v၊ theheat insulation ချည်နှင့်အခြားပစ္စည်းများသည် ထုတ်ကုန်၏အပူ dissipation ကိုအဟန့်အတားဖြစ်စေသော၊ ထုတ်ကုန်၏Spe cified output voltage, current range, use environment of -20-and the surfants ပတ်ဝန်းကျင်ကို ဖုံးကွယ်ထားနိုင်သည်၊ ဤပတ်ဝန်းကျင်သည် ထုတ်ကုန်နှင့်မကိုက်ညီသော အခြားပစ္စည်းများ၊ သုံးနှစ်ပျော်သည်။ အခမဲ့အာမခံ။

ပုံမှန်မဟုတ်သော အခြေအနေများနှင့် သက်ဆိုင်ရာ ကုသမှုနည်းလမ်းများ-

1. ပထမအချိန်၌ မီးမှိန်မှိန်သောဒရိုက်ဗာကို ချိတ်ဆက်ပြီးနောက် LED မီးလုံးသည် တောက်ပမလာပါ၊ ကျေးဇူးပြု၍ AC အဝင်အထွက်ကို ပိတ်ပြီး အောက်ပါအတိုင်း စစ်ဆေးပါ။

a) DC အထွက်မကောင်းသည်ဖြစ်စေ အဆက်အသွယ်မကောင်းသည်ဖြစ်စေ-

b) DC အထွက်ဝင်ရိုးစွန်းကို ပြောင်းပြန်ဖြစ်စေ သို့မဟုတ် LED ဘုတ်အား ဂဟေဆော်ထားသည်။

c) AC ထည့်သွင်းမှုသည် အဆက်အသွယ်မကောင်းခြင်းရှိမရှိ- ဤမအောင်မြင်မှုများကို ဖယ်ရှားပြီးနောက် စမ်းသပ်ပါ။

2. စက်ပစ္စည်းတွင် ကောင်းမွန်သောချိတ်ဆက်မှုရှိပြီး LED မီးများပါရှိသော်လည်း LED သည် ကျေးဇူးပြု၍ AC input ကိုပိတ်ပြီးနောက် DC အထွက်ကိုစစ်ဆေးပါ။

a) overoad.under load။

b) သတ်မှတ်ချက်များနှင့် အမှန်တကယ် ဘောင်များ ကိုက်ညီသည်ဖြစ်စေ မကိုက်ညီသည်ဖြစ်စေ။

3. အသုံးပြုရာတွင် မေးခွန်းများရှိပါက ကျွန်ုပ်တို့ထံ ပြတ်ပြတ်သားသား ဆက်သွယ်ပါ၊ ပြဿနာများကို ဖြေရှင်းရန် ကျွန်ုပ်တို့ အကောင်းဆုံးကြိုးစားပါမည်။
