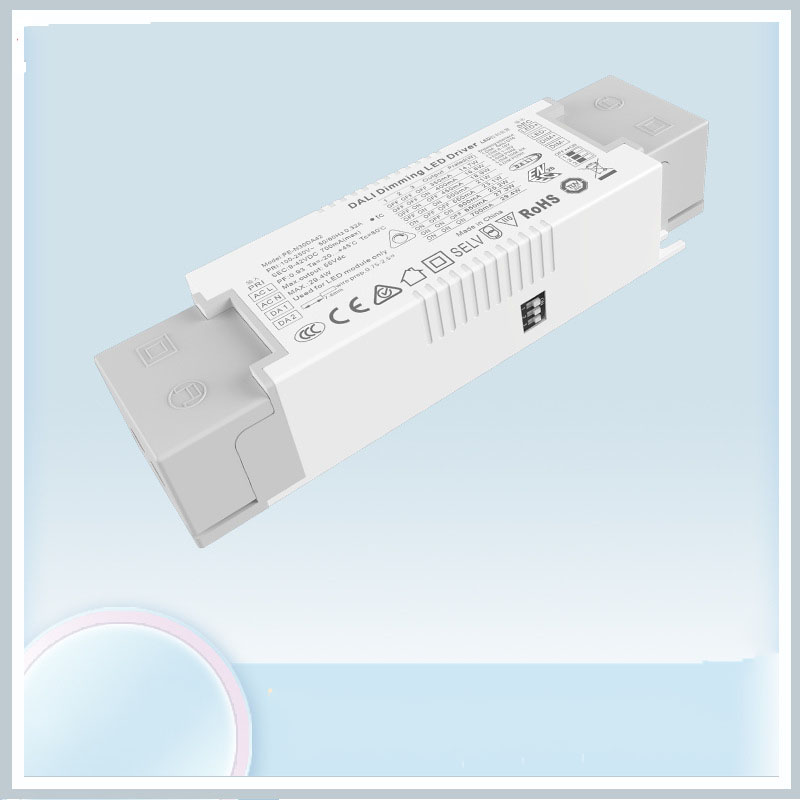

30W Constant Current DALI Dimmable LED Driver ၏ အရည်အသွေးကောင်းမွန်သော အပြိုင်အဆိုင်စျေးနှုန်းဖြင့် ပေးအပ်သည့် 30W Constant Current DALI ၏ တရုတ်ထုတ်လုပ်သူတစ်ခုမှာ STARWELL ဖြစ်သည်။ လွတ်လွတ်လပ်လပ် ဆက်သွယ်လိုက်ပါ။
DALI Dimming LED Driver သည် ကျွန်ုပ်၏ ကုမ္ပဏီမှ ထုတ်လုပ်ထားသော စွမ်းအားမြင့် LED ဒရိုင်ဘာများထဲမှ တစ်ခုဖြစ်ပြီး၊ စွမ်းဆောင်ရည်မြင့်မားမှု၊ တိကျမှု၊ ထိရောက်သော တည်ငြိမ်မှုနည်းပါးသော ဆုံးရှုံးမှုထိန်းချုပ်ချစ်ပ်ကို အသုံးပြုကာ စွမ်းဆောင်ရည်မြင့်မားသော အစိတ်အပိုင်းများသည် ဆူညံသံနည်းပါးစွာ ပြုလုပ်ပေးပါသည်။ စွမ်းအင်ချွေတာမှု၊ ပတ်ဝန်းကျင်ကာကွယ်မှု၊ တာရှည်ခံမှုနှင့် အခြားဝိသေသလက္ခဏာများ။
PE-N30DA တွင် DALI/ Push/ 0-10V/1-10V/PWM/R DIM မှိန်မှိန်ခြင်းနည်းလမ်းခြောက်ခုရှိပြီး၊ မှိန်မှိန်ခြင်းလုပ်ဆောင်ချက်ကိုပြောင်းလဲရန် DIP ခလုတ်ကိုအသုံးပြု၍ အချင်းချင်းအနှောင့်အယှက်မဖြစ်ဘဲ၊ တစ်ချိန်တည်းတွင်တည်ရှိနေသည်။
မှိန်ခြင်း မျက်နှာပြင်-
1. DALI မှိန်မှိန်၊ ပုံမှန် DALI အချက်ပြမျက်နှာပြင်ကို အသုံးပြုပါ။ အမှတ်အသားရှိ DALI ထိန်းချုပ်မှုစနစ်အားလုံးနှင့် ကိုက်ညီနိုင်သည်။
2.0-10V မှိန်မှိန်၊ စံ 0-10V /100K ခုခံမှု/ 10V PWM မှိန်မှိန်ခြင်းကို အသုံးပြုပါ။
30W Constant Current DALI Dimmable LED Driver ၏အင်္ဂါရပ်များ-
1. ပေါင်းစပ်ထားသော DALI/Push/0-10V/1-10V/PWM/R DIM စံနှုန်းမှိန်ခြင်း မျက်နှာပြင်
2. PUSH မှိန်ခြင်းသဘောပေါက်ရန် PUSH လုပ်ဆောင်ချက်ဖြင့်
3. ဒစ်ဂျစ်တယ်ထိန်းချုပ်မှုအထွက်၊ တုန်ခါမှုကင်းသည်။
4. နိုင်ငံတကာ အထွေထွေ AC input 100-250V အကွာအဝေး
5. ကာကွယ်မှုအမျိုးအစား- ဝါယာရှော့ / over current / over voltage
6. သဘာဝလေအေး
7. ကြီးမားသော terminal ကိုဝက်အူဖြင့်သော့ခတ်
8. စီးပွားရေးနှင့်အဆင်ပြေတပ်ဆင်ခြင်း။
9. ကမ္ဘာ့အလင်းရောင်သုံးပစ္စည်းများ ဘေးကင်းရေးစံနှုန်းများနှင့် ကိုက်ညီခြင်း။
10. Protection class II
11. 5 နှစ်အာမခံ
12. TUV CE SAA ENEC လက်မှတ်များ
13. အရွယ်အစား- 147.5*43*30mm
30W Constant Current DALI Dimmable LED Driver မော်ဒယ်စာရင်း-
DALI စဉ်ဆက်မပြတ် လက်ရှိမှိန်နေပါသည်။
စီးရီး | မှိန်မှိန် | မော်ဒယ် | ထည့်သွင်းခြင်း။ | ပါဝါ | PF | အထွက်ဗို့အား | Output Current |
PE-N14DA 12-14.7W |
DALI/Push/0-10V/1-10V/100K Resistor/PWM | PE-N14DA24 | AC100-250V | 12w | 0.88-0.96PF THD<10% | 9-24V | 200/250/280/300/ 350/400/450/500mA |
PE-N14DA42 | 14.7W | 9-42V | 150/180/200/250/ 280/300/320/350mA | ||||
PE-N20DA 12-20W |
DALI/Push/0-10V/1-10V/100K Resistor/PWM | PE-N20DA24 | AC100-250V | 19.2W | 0.88-0.96PF THD<10% | 9-24V | 450/500/550/600/ 650/700/750/800mA |
PE-N20DA42 | 21W | 9-42V | 200/250/280/300/ 350/400/450/500mA | ||||
PE-N30DA 20-30W |
DALI/Push/0-10V/1-10V/100K Resistor/PWM | PE-N30DA42 | AC100-250V | 29.4W | 0.88-0.96PF THD<10% | 9-42V | 350/400/450/500/ 550/600/650/700mA |
PE-N45DA 30-45W |
DALI/Push/0-10V/1-10V/100K Resistor/PWM | PE-N45DA42 | AC100-250V | 44.1W | 0.88-0.96PF THD<10% | 9-42V | 700/750/800/850/ 900/950/1000/1050mA |
PE-N60DA 30-60W |
DALI/Push/0-10V/1-10V/100K Resistor/PWM | PE-N60DA42 | AC200-250V | 58.8W | 0.88-0.96PF THD<10% | 9-42V | 700/800/900/ 1000/1100/1200/ 1300/1400mA |
30W Constant Current DALI Dimmable LED Driver Application
DALI (Digital Addressable Lighting Interface) LED ဒရိုက်ဘာများကို အခြေအနေအမျိုးမျိုးတွင် အသုံးပြုပါသည်။ ဤသည်မှာ အသုံးများသော အပလီကေးရှင်းအချို့ဖြစ်သည်။
1. လုပ်ငန်းသုံး အဆောက်အဦ အလင်းရောင်
2. ပညာရေးဆိုင်ရာအဖွဲ့အစည်းများ
3. ကျန်းမာရေးစောင့်ရှောက်မှု အဆောက်အဦများ
4. ဧည့်ဝတ်ပြုခြင်းလုပ်ငန်း
5. လက်လီစတိုးဆိုင်များ
6. ဗိသုကာအလင်းရောင်
7. ပြင်ပအလင်းရောင်
30W Constant Current DALI Dimmable LED Driver သတ်မှတ်ချက်-
မော်ဒယ် | PE-N30DA42 | PE-N45DA42 | ||
ထုတ်ပေးသည်။ | အထွက်ဗို့အား | 9-42Vdc | 9-42Vdc | |
Max Output Voltage | 42Vdc | 42Vdc | ||
Non-load Output Voltage | 55Vdc | 55Vdc | ||
Output Current | 550/600/650/700mA | 900/950/1000/1050mA | ||
အထွက်ပါဝါ | 4.95W~29.4W | 8.1W~44.1W | ||
Strobe အဆင့် | Flicker မရှိပါ။ | |||
Dimming Range | 0 ~ 100%၊ ဖြစ်နိုင်ခြေ 0.03% တွင် LED စတင်သည်။ | |||
PWM Dimming Frequency | > 3600Hz | |||
လက်ရှိ တိကျမှု | ±3% | |||
Ripple & Noise | ≤2V (မှိန်မှိန်မရှိ) | |||
ထည့်သွင်းခြင်း။ | မှိန်မှိန်မျက်နှာပြင် | DALI (IEC62386), Push /0-10V/1-10V/PWM/100KR DIM Signal ထိန်းချုပ်မှု လက်ရှိ < 0.1mA | ||
Input Voltage Range | 100-250Vac | |||
အကြိမ်ရေ | 50/60Hz | |||
Input Current | <0.37A | <0.56A | ||
ပါဝါအချက် | PF>0.95/100Vac၊ အားအပြည့်ဖြင့် | PF>0.95/100Vac၊ အားအပြည့်ဖြင့် | ||
THD | 230Vac@THD ≤15% (ဝန်အပြည့်) | |||
စွမ်းဆောင်ရည် (tys.) |
88% အပြည့်ပေးပါသည်။ | 88% အပြည့်ပေးပါသည်။ | ||
Inrush Current (အမျိုးအစား။) | အအေးစတင် 3.7A@230Vac | အအေးစတင် 5.6A@230Vac | ||
Anti Surge | L-N: 2kV | |||
Leakage Current | <0.25mA/230Vac | |||
ပတ်ဝန်းကျင် | အလုပ်အပူချိန် | ta: 45°C tc: 80°C | ||
စိုထိုင်းဆ အလုပ်လုပ်ခြင်း။ | 20 ~ 95%RH၊ ပေါင်းစည်းခြင်းမရှိ | |||
သိုလှောင်မှုအပူချိန်၊ စိုထိုင်းဆ | -40~80°C၊ 10~95%RH | |||
အပူချိန် ကိန်းဂဏန်း |
±0.03%/°C(0-50)°C | |||
တုန်ခါမှု | 10~500Hz၊ 2G 12min./1cycle၊ ကြာချိန် 72min။ X, Y, Z axes တစ်လျှောက် တစ်ခုစီ။ | |||
အကာအကွယ် | အပူလွန်ကဲခြင်း ကာကွယ်ရေး | PCB အပူချိန် ≥110°C, , အလိုအလျောက် ပြန်လည်ကောင်းမွန်လာပါက အထွက်လက်ရှိကို ထက်မြက်စွာ ချိန်ညှိခြင်း သို့မဟုတ် ပိတ်ခြင်း | ||
Over Load Protection ၊ | power≥102%, အလိုအလျောက်ပြန်လည်ရယူသောအခါတွင် အထွက်ကိုပိတ်ပါ။ | |||
Short Circuit ကာကွယ်ရေး | ဝါယာရှော့ဖြစ်လျှင် အလိုအလျောက်ပိတ်ပြီး အော်တိုပြန်တက်လာသည်။ | |||
Non-Load Protection | Constant Voltage အထွက်။ | |||
ဘေးကင်းရေးနှင့် EMC | ဗို့အားကိုခံနိုင်ရည်ရှိသည်။ | I/P-O/P: 3750Vac | ||
အထီးကျန် ခုခံမှု | I/P-O/P: 100MΩ/500VDC/25°C/70%RH | |||
ဘေးကင်းရေးစံနှုန်းများ | IEC/EN61347-1၊ IEC/EN61347-2-13 | |||
EMC ထုတ်လွှတ်မှု | EN55015၊ EN61000-3-2 အတန်းအစား C၊ IEC61000-3-3 | |||
EMC Immunity | EN61000-4-2,3,4,5,6,8,11၊ EN61547 | |||
Strobe စမ်းသပ်မှုစံနှုန်း | IEEE 1789 | |||
အခြားသူများ | အတိုင်းအတာ | 147.5(117)×43×30mm(L×W×H) | ||
ထုပ်ပိုးခြင်း။ | PE အိတ် | |||
အလေးချိန် (G.W.) | 187g/245g±10g |
အတိုင်းအတာများ-
အညွှန်း-
LED လက်ရှိရွေးချယ်မှု-
ရွေးချယ်နိုင်သော လျှပ်စီးကြောင်း အမြန်ရွေးချယ်မှု 8 အတွက် DIP ခလုတ် (အောက်ပါဇယားကိုကြည့်ပါ)။
DIP ခလုတ်ဖြင့် လက်ရှိဆက်တင်ပြီးနောက်၊ ပါဝါပိတ်ပြီး လက်ရှိအသစ်ကို ထိရောက်စေရန်အတွက် ပါဝါဖွင့်ပါ။
E.g. LED 3.2V/pcs- 9-24V သည် စီးရီးတွင် 3-7pcs LEDs များကို ပါဝါပေးနိုင်သည်၊ 9-42V သည် 3-12pcs LEDs များကို ပါဝါပေးနိုင်သည်၊၊ စီးရီးရှိ LED များ၏ အများဆုံးပမာဏသည် LED ၏ တကယ့်ဗို့အားနှင့် ကိုက်ညီမည်ဖြစ်သည်။
DALI မှိန်သော ဝိုင်ယာကြိုး ပုံကြမ်း-
0-10V မှိန်သော ဝိုင်ယာကြိုးပုံ-
မှိန်သောဝါယာကြိုးပုံကြမ်းကို တွန်းပါ-
အဖွင့်/အပိတ် ထိန်းချုပ်မှု- တိုတို နှိပ်ပါ။
အဆင့်မရှိ မှိန်မှိန်- ကြာကြာဖိပါ။ အခြားအကြာကြီးဖိတိုင်း အလင်းအဆင့်သည် ဆန့်ကျင်ဘက်သို့ ဦးတည်သွားပါသည်။
မမ်မိုရီမှိန်ခြင်း- ပိတ်ပြီး ပြန်ဖွင့်သောအခါတွင် ယခင်က ချိန်ညှိထားသည့်အတိုင်း တောက်ပနေမည်ဖြစ်သည်။
ပုံမှန်မဟုတ်သော အခြေအနေများနှင့် သက်ဆိုင်ရာ ကုသမှုနည်းလမ်းများ-
ဒစ်ဂျစ်တယ်လိပ်စာသုံးနိုင်သော အလင်းရောင်မျက်နှာပြင် (DALI)
DALI slave ယူနစ်သည် မာစတာယူနစ်တောင်းဆိုမှုများကိုသာ ဒေတာပေးပို့မည်ဖြစ်ပြီး ဆိုလိုသည်မှာ အမိန့်ပြန်ကြားခြင်းမုဒ်ကို လက်ခံသည်။
တူညီသော DALI ကွန်ရက်တွင် အများဆုံး slave ယူနစ် 64 ခုရှိပြီး၊ ယူနစ်တစ်ခုစီတွင် သီးခြားလိပ်စာ(လိပ်စာတို) ရှိသည်၊ အချို့သောအဖွဲ့အတွက် salve unit ကိုလည်း သတ်မှတ်နိုင်ပြီး၊ slave unit သည် မတူညီသောအုပ်စုတွင်ပါဝင်နိုင်သည်၊ salve unit တည်ရှိနိုင်သည် တစ်ချိန်တည်းတွင် အဖွဲ့ ၁၆ ဖွဲ့အထိ၊ ယူနစ်တစ်ခုစီသည် မြင်ကွင်း ၁၆ ခုကို သတ်မှတ်နိုင်သည်။
DALI ပရိုတိုကော၏ အဓိကအင်္ဂါရပ်များ
1) Asynchronous အမှတ်စဉ် ဆက်သွယ်ရေး။
2) Manchester encoding ဖော်မတ်ကို အသုံးပြု၍ 1200 baud နှုန်း။
3) လိမ်ညာကွဲပြားသောအချက်ပြမှုနှစ်ခု။
4) differential ဗို့အား 9.5V ထက်ကြီးသောအခါ မြင့်မားသောအဆင့်။
5) differential ဗို့အား 6.5V ထက်နည်းသောအခါ အဆင့်နိမ့်သည်။
6) မာစတာယူနစ်သည် ဆက်သွယ်ရေးလုပ်ငန်းစဉ်ကို ထိန်းချုပ်သည်။
7) DALI ဘတ်စ်ကားတစ်စီးသည် ကျွန်ယူနစ် 64 နှင့် ချိတ်ဆက်နိုင်သည်။
8) ကျွန်ယူနစ်တစ်ခုစီကို တစ်ဦးချင်း ကိုင်တွယ်ဖြေရှင်းနိုင်ပါသည်။
DALI လျှပ်စစ်ဆိုင်ရာသတ်မှတ်ချက်
မလှုပ်မရှားအခြေအနေအောက်တွင်၊ ဘတ်စ်ကားကိုထိန်းချုပ်ရန် စက်ယူနစ်နည်းလမ်းမှ-
1) လက်ကိုင်အချက်ပြမှုတွင် အနှောင့်အယှက်မဖြစ်စေဘဲ သာမန်အချိန်၌ Output power မြင့်မားသည်။
2) သာမန်အချိန်၌ လျှပ်စစ်ဓာတ်အားနည်းပါးသော DALI ဘတ်စ်ကား ရှော့တိုက်ထားသော ဆားကစ်တစ်ခုသို့ တိုက်ရိုက်ထုတ်ပေးသည်။
3) DALI ဘတ်စ်ကား၏ အမြင့်ဆုံး လက်ရှိ 250mA
4) တစ်ချိန်တည်းတွင် နှစ်လမ်းသွား ဆက်သွယ်မှု မဟုတ်ပါ။
5) ဂီယာကြိုးသည် မီတာ 300 အထိ၊ သို့မဟုတ် ဖိအားကျဆင်းမှုသည် 2v ထက်မပိုပါ။
