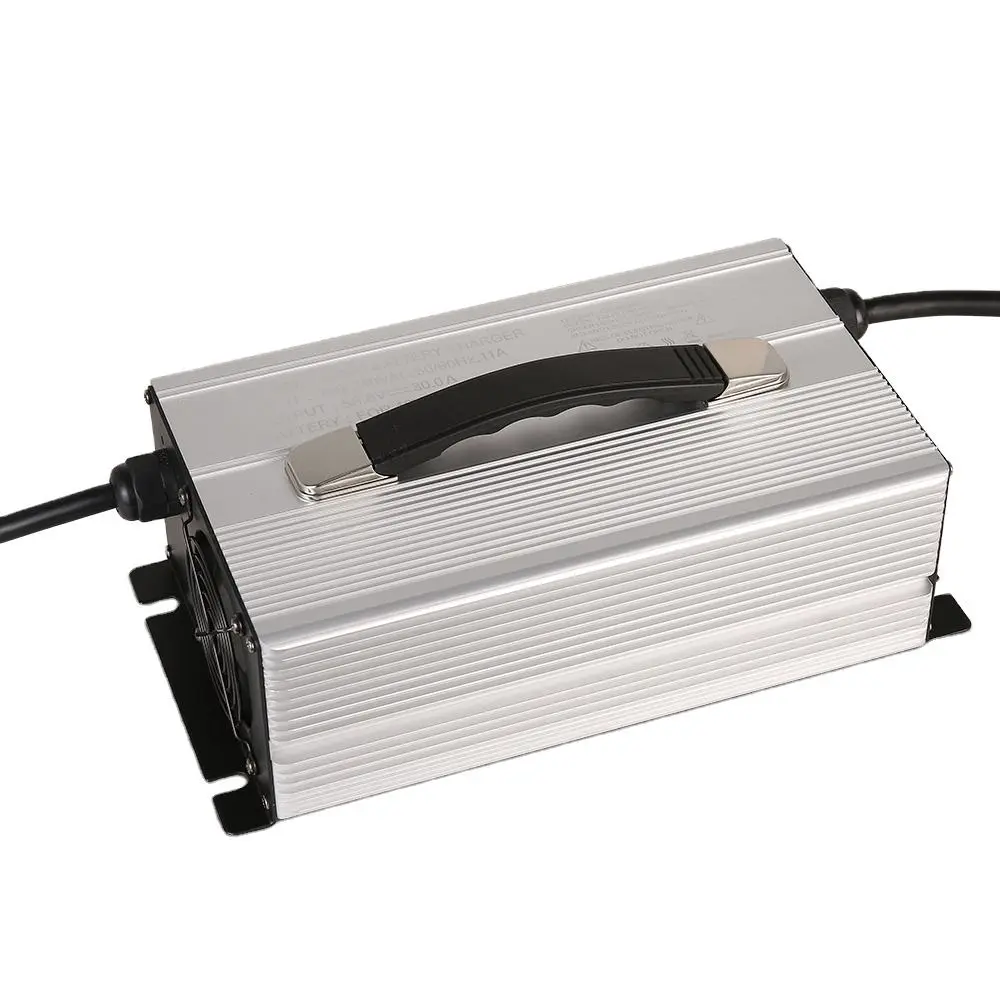

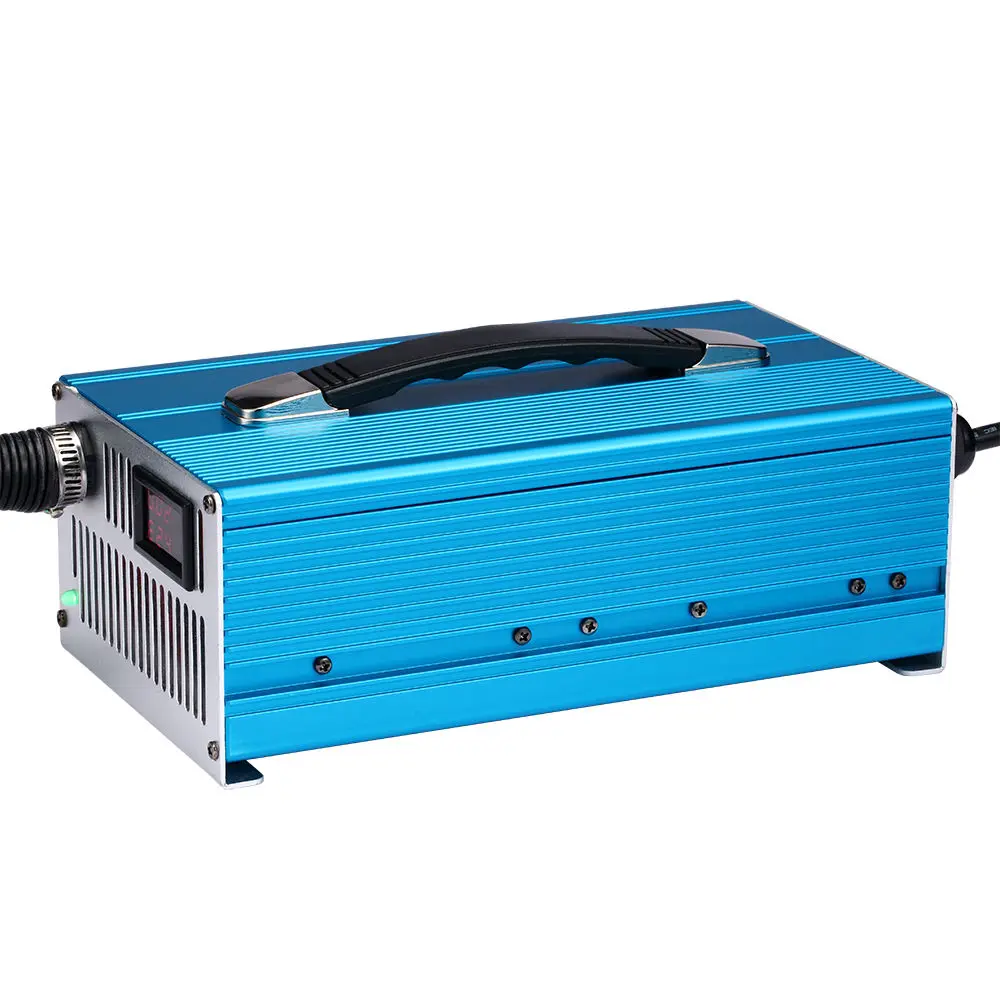

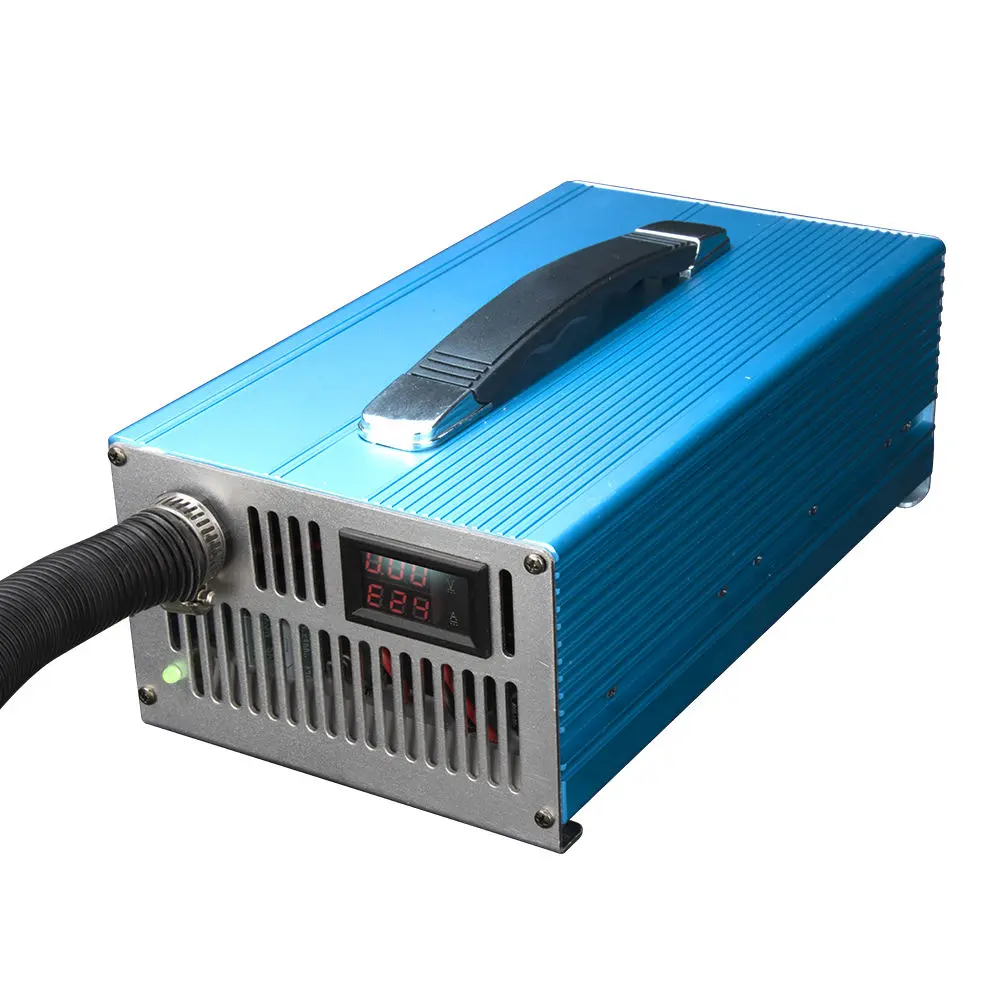

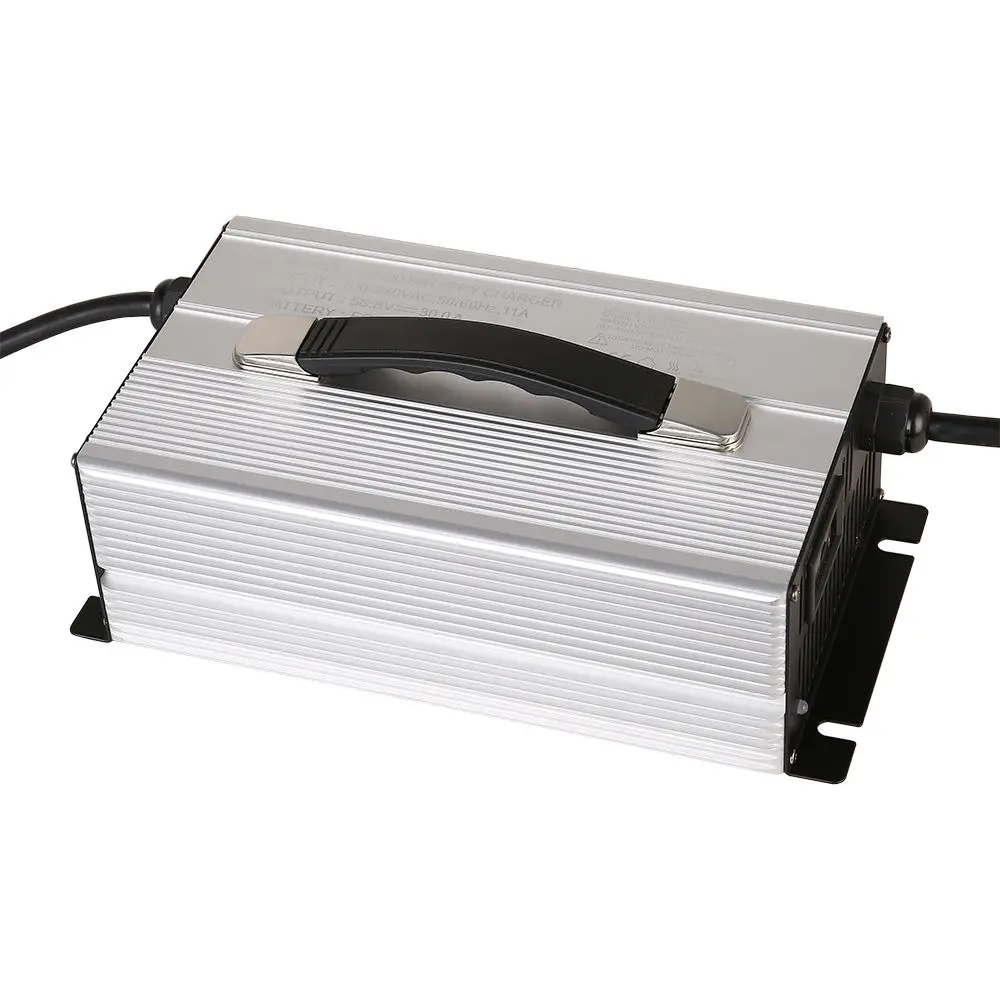

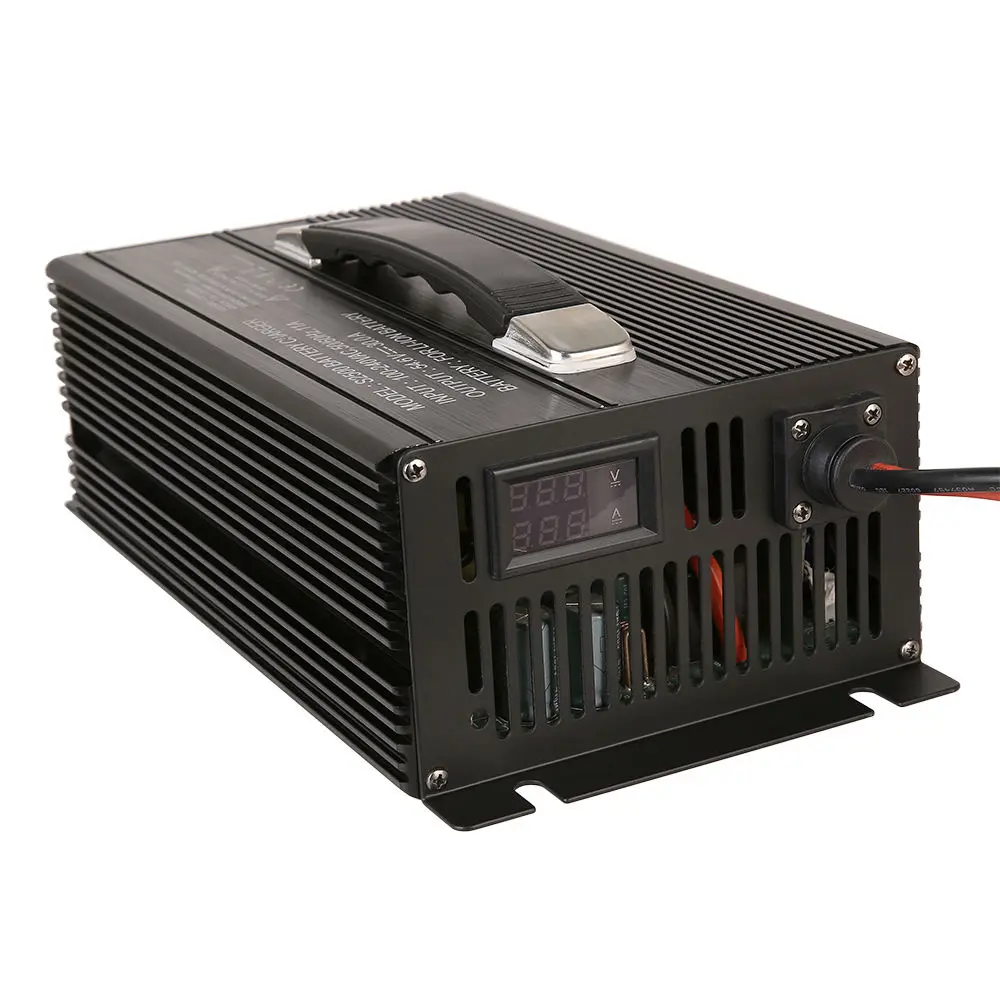

29.4V 45A ဘက်ထရီအားသွင်းကိရိယာ

မော်ဒယ်

S2500V294A450

လိုက်ဖက်သော ဘက်ထရီ

ဓာတ်ခဲအမျိုးအစား

Li-ion ဘက်ထရီ

ဆဲလ်စီးရီးများ

7S

တစ်ခုတည်း၏ အမည်ခံဗို့အား

ဆဲလ်များ

3.7V

မက်တယ်။ ဆဲလ်တစ်ခုတည်း၏ဗို့အား

4.2V

အမည်ခံဗို့အား

ဘက်ထရီအထုပ်

24V

မက်တယ်။ ဘက်ထရီ၏ဗို့အား

အထုပ်

29.4V

အားသွင်းမုဒ်

CC/(Load meter test CV မုဒ်)

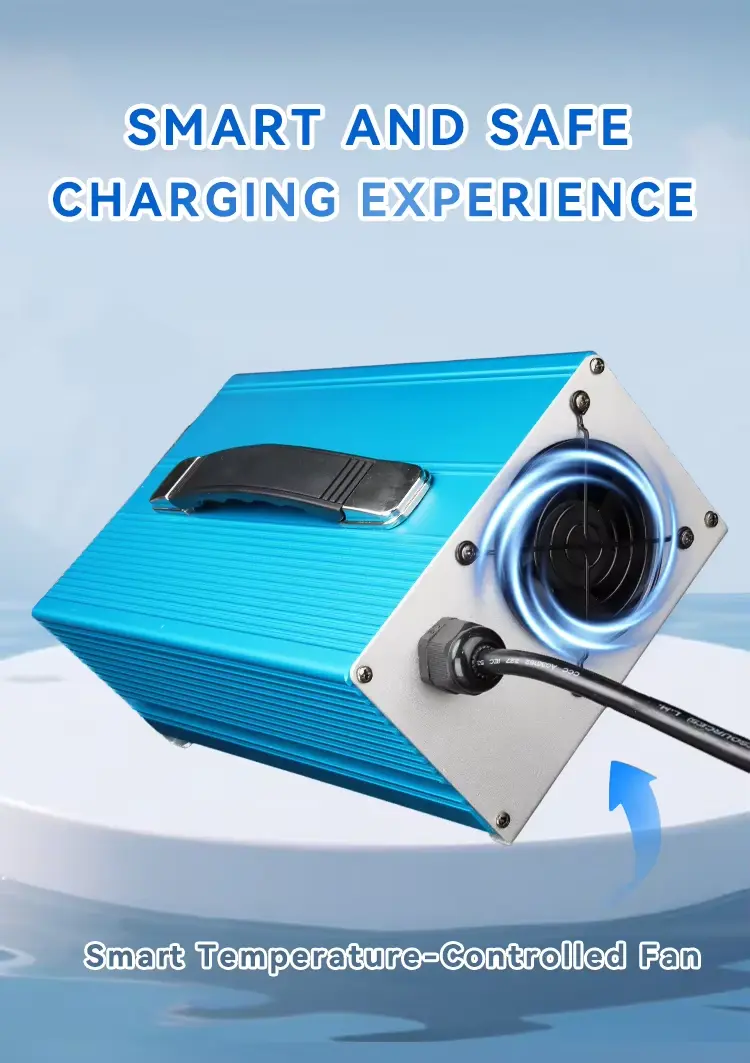

အပူစုပ်နည်း

ပန်ကာဖြင့် အတင်းအဓမ္မ လေဝင်လေထွက်

ထည့်သွင်းခြင်း။

Input Voltage ၏ အတိုင်းအတာ

100 ~ 240VAC

ထည့်သွင်းမှု ကြိမ်နှုန်း၏ အပိုင်းအခြား

47-63Hz

ပါဝါအချက်

PF>0.9/240VAC(အပြည့်ထည့်ရန်)

လုပ်ရည်ကိုင်ရည်

87% min.@100VAC/90% min.@200VAC

AC Current ထည့်သွင်းပါ။

11Amax @200Vac ထည့်သွင်းမှု & အပြည့်ထည့်ပါ။

Inrush လက်ရှိ

60A@Cold Start

အထွက်

အဆင့်သတ်မှတ်ထားသော ဗို့အား

29.4V

လက်ရှိအဆင့်သတ်မှတ်ထားသည်။

45A±5% (AC : 200V မှ 240V)

22.5A±5% (AC : 100V မှ 120V)

ပါဝါ အဆင့်သတ်မှတ်ထားသည်။

1323W (AC：160V～264V)661.5W(AC：100V～120V)

ဗို့အား တိကျမှု

±0.2V

လိုင်းစည်းမျဉ်း

1%

Load စည်းမျဉ်း

5%

Dynamic Load

ပါဝါထောက်ပံ့မှုသည် 25% မှ 70% ဝန်နှင့် 25% ဝန်နှင့် 0.5A/us စဥ်းစားသည့်နှုန်းနှင့် ယာယီအချိန်သို့ပြောင်းသည့်အခါ အထွက်ဗို့အား 5% အတွင်း ထိန်းသိမ်းထားသင့်သည်။

Capacitive Load စစ်ဆေးမှု

100~240VAC၊ Full load၊ 2200uF capacitor နှင့် အပြိုင်ချိတ်ဆက်ထားသည်။ တစ်နည်းမှာ ပါဝါဖွင့်ပြီး ဝန်ကို ချိတ်ဆက်ပြီး နောက်တစ်နည်းမှာ ဝန်ကို ဦးစွာချိတ်ဆက်ပြီးနောက် ပါဝါဖွင့်ခြင်းဖြစ်သည်။ နည်းလမ်းနှစ်သွယ်ဖြင့် အထွက်ဗို့အားလှိုင်းသည် ကြီးနေရမည်

လှိုင်းအတက်အဆင်းမရှိဘဲ တိုက်ရိုက်။

အားအပြည့်သွင်းထားသော LED အညွှန်းအတွက် အမြင့်ဆုံး Current Current (သို့) LED မှ

အစိမ်းရောင် LED)

≤10%*အဆင့်သတ်မှတ်ထားသော လက်ရှိ

မော်ဒယ်

S2500V294A450

လိုက်ဖက်သော ဘက်ထရီ

 ဓာတ်ခဲအမျိုးအစား

Li-ion ဘက်ထရီ

ဆဲလ်စီးရီးများ

7S

တစ်ခုတည်း၏ အမည်ခံဗို့အား

ဆဲလ်များ

3.7V

မက်တယ်။ ဆဲလ်တစ်ခုတည်း၏ဗို့အား

4.2V

အမည်ခံဗို့အား

ဘက်ထရီအထုပ်

24V

မက်တယ်။ ဘက်ထရီ၏ဗို့အား

အထုပ်

29.4V

အားသွင်းမုဒ်

CC/(Load meter test CV မုဒ်)

အပူစုပ်နည်း

ပန်ကာဖြင့် အတင်းအဓမ္မ လေဝင်လေထွက်

ထည့်သွင်းခြင်း။

Input Voltage ၏ အတိုင်းအတာ

100 ~ 240VAC

ထည့်သွင်းမှု ကြိမ်နှုန်း၏ အပိုင်းအခြား

47-63Hz

ပါဝါအချက်

PF>0.9/240VAC(အပြည့်ထည့်ရန်)

လုပ်ရည်ကိုင်ရည်

87% min.@100VAC/90% min.@200VAC

AC Current ထည့်သွင်းပါ။

11Amax @200Vac ထည့်သွင်းမှု & အပြည့်ထည့်ပါ။

Inrush လက်ရှိ

60A@Cold Start

အထွက်

အဆင့်သတ်မှတ်ထားသော ဗို့အား

29.4V

လက်ရှိအဆင့်သတ်မှတ်ထားသည်။

45A±5% (AC : 200V မှ 240V)

22.5A±5% (AC : 100V မှ 120V)

ပါဝါ အဆင့်သတ်မှတ်ထားသည်။

1323W (AC：160V～264V)661.5W(AC：100V～120V)

ဗို့အား တိကျမှု

±0.2V

လိုင်းစည်းမျဉ်း

1%

Load စည်းမျဉ်း

5%

Dynamic Load

ပါဝါထောက်ပံ့မှုသည် အထွက်ဗို့အား 25% မှ 70% ဝန်နှင့် 25% ဝန်သို့ ပြန်သွားသောအခါတွင် အထွက်ဗို့အား 5% အတွင်း ထားရှိသင့်သည်။

နှင့် 200ms ဖြင့် 0.5A/us Slew နှုန်းနှင့် ယာယီအချိန်။

Capacitive Load စစ်ဆေးမှု

100~240VAC၊ Full load၊ 2200uF capacitor နှင့် အပြိုင်ချိတ်ဆက်ထားသည်။ တစ်နည်းမှာ ပါဝါဖွင့်ပြီး ဝန်ကို ချိတ်ဆက်ပြီး နောက်တစ်နည်းမှာ ဝန်ကို ဦးစွာချိတ်ဆက်ပြီးနောက် ပါဝါဖွင့်ခြင်းဖြစ်သည်။ နည်းလမ်းနှစ်သွယ်ဖြင့် အထွက်ဗို့အားလှိုင်းသည် ကြီးနေရမည်

လှိုင်းအတက်အဆင်းမရှိဘဲ တိုက်ရိုက်။

အားအပြည့်သွင်းထားသော LED အညွှန်းအတွက် အမြင့်ဆုံး Current Current (သို့) LED မှ

အစိမ်းရောင် LED)

≤10%*အဆင့်သတ်မှတ်ထားသော လက်ရှိ

မော်ဒယ်

S2500V294A450

လိုက်ဖက်သော ဘက်ထရီ

ဓာတ်ခဲအမျိုးအစား

Li-ion ဘက်ထရီ

ဆဲလ်စီးရီးများ

7S

တစ်ခုတည်း၏ အမည်ခံဗို့အား

ဆဲလ်များ

3.7V

မက်တယ်။ ဆဲလ်တစ်ခုတည်း၏ဗို့အား

4.2V

အမည်ခံဗို့အား

ဘက်ထရီအထုပ်

24V

မက်တယ်။ ဘက်ထရီ၏ဗို့အား

အထုပ်

29.4V

အားသွင်းမုဒ်

CC/(Load meter test CV မုဒ်)

အပူစုပ်နည်း

ပန်ကာဖြင့် အတင်းအဓမ္မ လေဝင်လေထွက်

ထည့်သွင်းခြင်း။

Input Voltage ၏ အတိုင်းအတာ

100 ~ 240VAC

ထည့်သွင်းမှု ကြိမ်နှုန်း၏ အပိုင်းအခြား

47-63Hz

ပါဝါအချက်

PF>0.9/240VAC(အပြည့်ထည့်ရန်)

လုပ်ရည်ကိုင်ရည်

87% min.@100VAC/90% min.@200VAC

AC Current ထည့်သွင်းပါ။

11Amax @200Vac ထည့်သွင်းမှု & အပြည့်ထည့်ပါ။

Inrush လက်ရှိ

60A@Cold Start

အထွက်

အဆင့်သတ်မှတ်ထားသော ဗို့အား

29.4V

လက်ရှိအဆင့်သတ်မှတ်ထားသည်။

45A±5% (AC : 200V မှ 240V)

22.5A±5% (AC : 100V မှ 120V)

ပါဝါ အဆင့်သတ်မှတ်ထားသည်။

1323W (AC：160V～264V)661.5W(AC：100V～120V)

ဗို့အား တိကျမှု

±0.2V

လိုင်းစည်းမျဉ်း

1%

Load စည်းမျဉ်း

5%

Dynamic Load

ပါဝါထောက်ပံ့မှုသည် 25% မှ 70% ဝန်နှင့် 25% ဝန်နှင့် 0.5A/us စဥ်းစားသည့်နှုန်းနှင့် ယာယီအချိန်သို့ပြောင်းသည့်အခါ အထွက်ဗို့အား 5% အတွင်း ထိန်းသိမ်းထားသင့်သည်။

Capacitive Load စစ်ဆေးမှု

100~240VAC၊ Full load၊ 2200uF capacitor နှင့် အပြိုင်ချိတ်ဆက်ထားသည်။ တစ်နည်းမှာ ပါဝါဖွင့်ပြီး ဝန်ကို ချိတ်ဆက်ပြီး နောက်တစ်နည်းမှာ ဝန်ကို ဦးစွာချိတ်ဆက်ပြီးနောက် ပါဝါဖွင့်ခြင်းဖြစ်သည်။ နည်းလမ်းနှစ်သွယ်ဖြင့် အထွက်ဗို့အားလှိုင်းသည် လှိုင်းအတက်အဆင်းမရှိဘဲ တိုက်ရိုက်တက်နေရပါမည်။

အားအပြည့်သွင်းထားသော LED အညွှန်းအတွက် အမြင့်ဆုံး Current Current (သို့) LED မှ

အစိမ်းရောင် LED)

≤10%*အဆင့်သတ်မှတ်ထားသော လက်ရှိ

Ripple နှင့် Noise

≤2000mV

Ripple & Noise- တိုင်းတာခြင်းအား 20MHz bandwidth oscilloscope ဖြင့်လုပ်ဆောင်ပြီး output သည် 0.1uF ceramic capacitor နှင့် 10uF electrolysis capacitor တို့နှင့် အပြိုင်ဖြစ်သည်။ (အဆင့်သတ်မှတ်ထည့်သွင်းမှုနှင့် အဆင့်သတ်မှတ်ထားသော ရလဒ်၏အခြေအနေအောက်တွင် စမ်းသပ်ခြင်း)

အသင့်အနေအထား ပါဝါ

≤20W

အချိန်ကိုဖွင့်ပါ။

5S/220VAC (အပြည့်သွင်းရန်)

မြင့်တက်ချိန်

< 30ms

ဆက်သွယ်ရေး ပရိုတိုကော

/

အကာအကွယ်

တိုတောင်းသော ပတ်လမ်း

ပါဝါ/ဘက်ထရီကို မှန်ကန်စွာချိတ်ဆက်ထားသည်။

Over Current /Over Load/Under voltage

ပုံမှန်မဟုတ်သော အခြေအနေများကို ရုတ်သိမ်းပြီးနောက်၊ ပုံမှန်လုပ်ဆောင်မှုကို ပြန်လည်စတင်နိုင်သည်။

ဗို့အားကျော်

အဆင့်သတ်မှတ်ထားသော ဗို့အား၏ 1.05-1.3 အထွက်ဗို့အားသည် ကျော်လွန်သွားသောအခါ၊ ပုံမှန်မဟုတ်သော အခြေအနေများကို ရုတ်သိမ်းပြီးနောက် ပါဝါထောက်ပံ့မှုကို ကာကွယ်ပြီး ပုံမှန်လည်ပတ်နေပါမည်။

အပူချိန်ကျော်

Transformer Core ၏အပူချိန် 85 °C ကျော်လွန်သောအခါ၊ အားသွင်းကိရိယာ၏အထွက်သည် လက်ရှိထက်ဝက်သို့ကျဆင်းသွားပါသည်။ အပူချိန် ကျဆင်းသွားပြီးနောက် သူ့ဘာသာသူ ပြန်ကောင်းလာနိုင်သည်။

 ပတ်ဝန်းကျင်

လည်ပတ်မှု အပူချိန်

-25 ℃ ~ + 45 ℃

လည်ပတ်နေသော စိုထိုင်းဆ

10~95%RH၊ 10~95%RH၊ ငွေ့ရည်ဖွဲ့မှု မရှိပါ။

စာမေးပွဲများချပါ။

1 ထောင့်၊ 3 အစွန်းများ၊ 6 မျက်နှာပြင်များ၊ အမြင့်- 100 စင်တီမီတာ၊ သစ်မာဘုတ်ပေါ်တွင်၊ ပလပ်သည် ကွေးနိုင်၊ ခြစ်ရာဖြစ်နိုင်သော်လည်း ဖွဲ့စည်းပုံ မပျက်စီးရ၊ အလုပ်လုပ်နိုင်သည်

ပုံမှန်

သိုလှောင်မှု အပူချိန်၊

စိုထိုင်းဆ

-40℃~+80℃၊10~95%RH

လည်ပတ်မှုအမြင့်

2000 မီတာ

မလည်ပတ်နိုင်သော အမြင့်

10000 မီတာ

လုပ်ဆောင်နေသည့် တုန်ခါမှု

တုန်ခါမှု- 1.0G(Amplitude), 5~20~500Hz(ကြိမ်နှုန်း)၊

ဝင်ရိုးတစ်ခုစီအတွက် စက်ဝန်းတစ်ခုစီအတွက် မိနစ် (X၊ Y၊ Z)။
