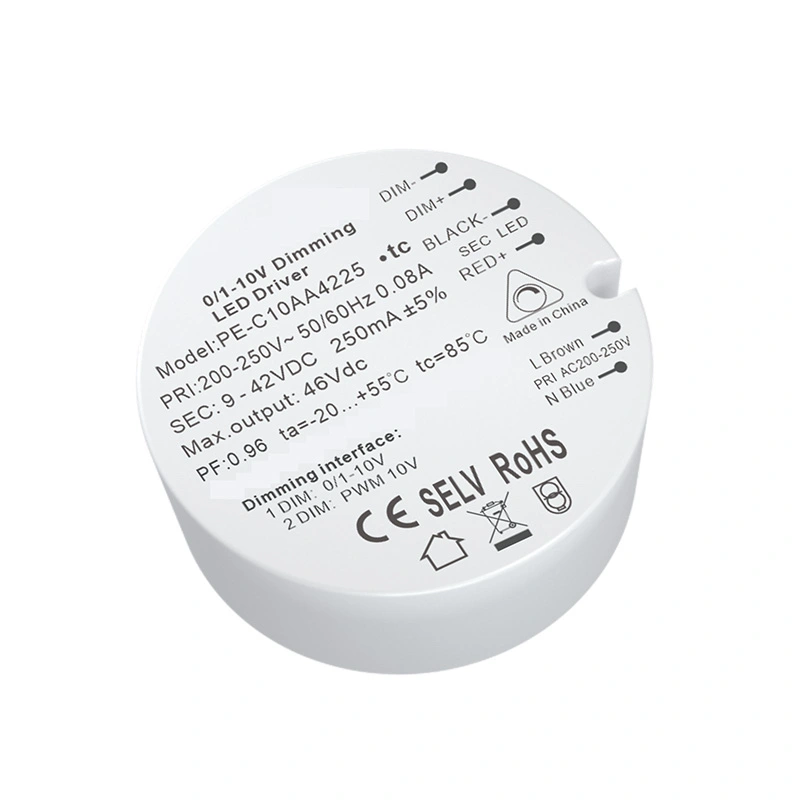

10W Constant Current 0-10V Dimmable LED Driver

တရုတ်နိုင်ငံ၏ ထိပ်တန်းရောင်းချသူများအနေဖြင့် ကျွန်ုပ်တို့သည် Starwell 10W Constant Current 0-10V Dimmable LED Drivers များကို အစုလိုက်အပြုံလိုက် ပေးဆောင်ထားပြီး အရည်အသွေးကောင်းမွန်သော ဆောက်လုပ်ရေးလုပ်ငန်းများနှင့် ပေါင်းစပ်ထားသည်။ PE-C10 သည် တောက်ပမှုကို ထိန်းချုပ်ရန် အချက်ပြထိန်းချုပ်မှုနှင့် 0/1-10V အချက်ပြမှုကို လက်ခံသည်။ အသုံးပြုသော ကုန်ကြမ်းများသည် ပထမတန်း အမှတ်တံဆိပ်များဖြစ်သည်။ တင်သွင်းလာသော ချစ်ပ်တွင် စျေးကွက်ရှိ ထုတ်ကုန်အမျိုးမျိုးနှင့် ကိုက်ညီသည့် stroboscopic မှိန်မှိန်ခြင်း ဒီဇိုင်းမျိုး မရှိပါ။ PWM မှိန်မှိန်အထွက်အထွက်သည် LED ၏တောက်ပမှုကိုထိန်းချုပ်သည်၊ တောက်ပမှုကိုတိကျစွာထိန်းချုပ်သည်၊ နှင့်အရောင်မှိန်ခြင်း၏သွေဖည်မှု၏သွေဖည်မှုသည်သေးငယ်သည်။
စီလီကာဂျယ်အပူကူးယူခြင်းလုပ်ငန်းစဉ်ကို အီလက်ထရွန်းနစ်ကိုဖြစ်စေရန်အတွက် အတွင်းပိုင်း၌ လက်ခံကျင့်သုံးသည် အစိတ်အပိုင်းများ၏ အပူချိန်ခွင်လျှာသည် ပိုမိုတည်ငြိမ်သည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

10W Constant Current 0-10V Dimmable LED Driver ၏ ယုံကြည်စိတ်ချရသော ပေးသွင်းသူများကို ရှာဖွေနေပါသလား။ Starwell သည် အဆင့်အတန်းမီသော ဒီဇိုင်းနှင့် တသမတ်တည်း အရည်အသွေးကို အဓိကထား၍ တရုတ်နိုင်ငံရှိ ၎င်း၏စက်ရုံမှ အများအပြားကို ပေးဆောင်ပါသည်။

ကျွန်ုပ်တို့၏ 10W Constant Current 0-10V Dimmable LED Driver သည် အီလက်ထရွန်နစ်အစိတ်အပိုင်းများ၏ အပူမျှခြေကို ပိုမိုတည်ငြိမ်စေရန်အတွက် ဆီလီကွန်အပူကူးယူနည်းပညာကို အတွင်းပိုင်းကို အသုံးပြုထားသည်။

သတ်မှတ်ချက်

မော်ဒယ်		PE-C10AA42	PE-C10RA
ထုတ်ပေးသည်။	အထွက်ဗို့အား	25-42Vdc	25-42Vdc
	Max Output Voltage	42Vdc	42Vdc
	Non-load Output Voltage	46Vdc	46Vdc
	Output Current	250mA (150-250mA)	250mA (150-250mA)
	အထွက်ပါဝါ	2.25W~10.5W	2.25W~10.5W
	Strobe အဆင့်	တုန်ခါမှုကင်းသည်။
	Dimming Range	0 ~ 100%, LED မှိန်မှိန် 0.03%
	PWM Dimming Frequency	> 3600Hz
	လက်ရှိတိကျမှု	±5%
	ပါဝါချမုဒ်	တက်ကြွသောအချက်ပြမှု၊ လိုင်းဝင်ရောက်ခွင့်မရှိ၊ အများဆုံးသတ်မှတ်ထားသောလက်ရှိကိုထုတ်ပေးသည်။
ထည့်သွင်းခြင်း။	မှိန်ခြင်းမျက်နှာပြင်	0-10V 1-10V 10vpwm အချက်ပြ အင်တာဖေ့စ် လက်ရှိ < 0.1mA (pe-c10ra အတွက် 100k potentiometer)
	Input Voltage Range	200-250Vac
	အကြိမ်ရေ	50/60Hz
	Input Current	<0.06A ac230v
	ပါဝါအချက်	PF>0.96/230V
	THD	230Vac@THD <4% (အပြည့် Load တွင်)
	စွမ်းဆောင်ရည် (အမျိုးအစား။)	78%
	Inrush Current (အမျိုးအစား။)	အအေး start20A@230Vac
	Anti Surge	L-N: 1.5kV
	Leakage Current	<0.25mA/230Vac
ပတ်ဝန်းကျင်	အလုပ်အပူချိန်	ta: 55°C tc: 80 °C
	စိုထိုင်းဆ အလုပ်လုပ်ခြင်း။	20 ~ 95%RH၊ ပေါင်းစည်းခြင်းမရှိ
	သိုလှောင်မှုအပူချိန်၊ စိုထိုင်းဆ	-40 ~ 80°C°၊ 10~95%RH
	အပူချိန် ကိန်းဂဏန်း	±0.03%/°C(0-50)°C
	တုန်ခါမှု	10~500Hz၊ 2G 12min./1cycle၊ ကြာချိန် 72min။ X, Y, Z axes တစ်လျှောက် တစ်ခုစီ။
အကာအကွယ်	အပူလွန်ကဲခြင်း ကာကွယ်ရေး	PCB အပူချိန် ≥110°C, , အလိုအလျောက် ပြန်လည်ကောင်းမွန်လာပါက အထွက်လက်ရှိကို ထက်မြက်စွာ ချိန်ညှိခြင်း သို့မဟုတ် ပိတ်ခြင်း
	Over Load Protection ၊	power≥102%, အလိုအလျောက်ပြန်လည်ရယူသောအခါတွင် အထွက်ကိုပိတ်ပါ။
	Short Circuit ကာကွယ်ရေး	ဝါယာရှော့ဖြစ်လျှင် အလိုအလျောက်ပိတ်ပြီး အော်တိုပြန်တက်လာသည်။
	Non-Load Protection	Constant Voltage အထွက်။
ဘေးကင်းရေးနှင့် EMC	ဗို့အားကိုခံနိုင်ရည်ရှိသည်။	I/P-O/P: 3750Vac
	Isolation Resistance ၊	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	ဘေးကင်းရေးစံနှုန်းများ	IEC/EN61347-1၊ IEC/EN61347-2-13
	EMC ထုတ်လွှတ်မှု	EN61000-3-2 အတန်းအစား C၊ IEC61000-3-3
	EMC Immunity	EN61000-4-2,3,4,5,6,8,11, EN61547
	Strobe စမ်းသပ်မှုစံနှုန်း	IEEE 1789
အခြားသူများ	အတိုင်းအတာ	D43.2×20.5mm(L×W×H)
	ထုပ်ပိုးခြင်း။	PE အိတ်
	အလေးချိန် (G.W.)	42g±5g
ပြီလေ။	1. pe-c10aa နှင့် pe-c10ra အကြား ကွာခြားချက်- pe-c10aa သည် 0-10V / 1-10V / PWM မှိန်ခြင်းဖြစ်ပြီး pe-c10ra သည် 100k variable resistance အတွက် အထူးမှိန်ခြင်းဖြစ်သည် 2. တိုင်းတာထားသော ဘောင်များကို 25 ဒီဂရီ input 230V AC ပတ်၀န်းကျင်အောက်တွင် လုပ်ဆောင်သည်။ 3. Constant current power supply၊ မှိန်မှိန်သော အခြေအနေတွင်၊ output current သည် အမြင့်ဆုံးသတ်မှတ်တန်ဖိုးဖြစ်သည်။ 4. မီးအိမ်နှင့်ချိတ်ဆက်ထားသော ဗို့အားသည် ပါဝါထောက်ပံ့မှု၏ သတ်မှတ်ထားသော ဗို့အားအကွာအဝေးအတွင်း ဖြစ်ရမည်။ 5. ဤထုတ်ကုန်သည် အတွင်းအပူချိန်ကို ဟန်ချက်ညီစေရန်နှင့် ထုတ်ကုန်၏ ဘေးကင်းမှုနှင့် ယုံကြည်စိတ်ချရမှုကို သေချာစေရန် အပူလျှပ်ကူးမှုဆီလီကာဂျယ်အပူစွန့်ထုတ်ခြင်းလုပ်ငန်းစဉ်ကို လက်ခံပါသည်။ 6. အချက်ပြလိုင်း၏စမ်းသပ်မှုအကွာအဝေး- 1.5m2 အကာအရံလိုင်း၊ ပါဝါထောက်ပံ့မှု 40 နှင့် 200 မီတာ။ အကွာအဝေးအချက်ကြောင့်၊ အကွာအဝေးကို ရှည်လျားစေပြီး ထိန်းချုပ်မှုအရေအတွက် လျော့ကျသွားမည်ဖြစ်သည်။ အချက်ပြလိုင်း၏ အရှည်သည် တိုးလာပါက အချက်ပြမှုဆီသို့ ဦးတည်သွားမည်ဖြစ်သည်။ လျှော့ချနိုင်သောကြောင့် ထိန်းချုပ်နိုင်သော အကွာအဝေး တိုးလာသည်နှင့်အမျှ ထိန်းချုပ်နိုင်သော မီးလုံးအရေအတွက် လျော့နည်းသွားမည်ဖြစ်သည်။

အင်္ဂါရပ်များ-

1.0-10v/1-10v Constant Current Dimmable LED Driver

2.Input Voltage: 200V-250V @ 50/60Hz

3.Output Voltage: 25-42Vdc

ဒစ်ဂျစ်တယ်ထိန်းချုပ်မှုအထွက်အား stroboscopic မပါဘဲလက်ခံသည်။

3. သဘာဝလေအေးပေးခြင်း၊ အစိုဓာတ်ခံခြင်း၊ အပူစီးကူးခြင်းနှင့် စီလီကာဂျယ်အပူများ စိမ့်ဝင်ခြင်းလုပ်ငန်းစဉ် ၄။ အလွန်သေးငယ်သော ထုထည်ဒီဇိုင်း

5. များစွာသောကာကွယ်မှုလုပ်ဆောင်ချက်

6. Heat conducting silica gel သည် မြင့်မားသော အပူပျံ့ခြင်းနှင့် အပူချိန်ကို ခံနိုင်ရည်ရှိသည်။

7. Flicker ဒီဇိုင်းမရှိပါ။

လျှောက်လွှာ

1. Led အလင်းရင်းမြစ်

2. Villa အသိဉာဏ်အလင်းရောင်

3. ကြိုးမဲ့အသိဉာဏ်အလင်းရောင်စနစ်သို့ ဝင်ရောက်နိုင်သည်။

4. ပြတိုက်အလင်းရောင်

အတိုင်းအတာများ

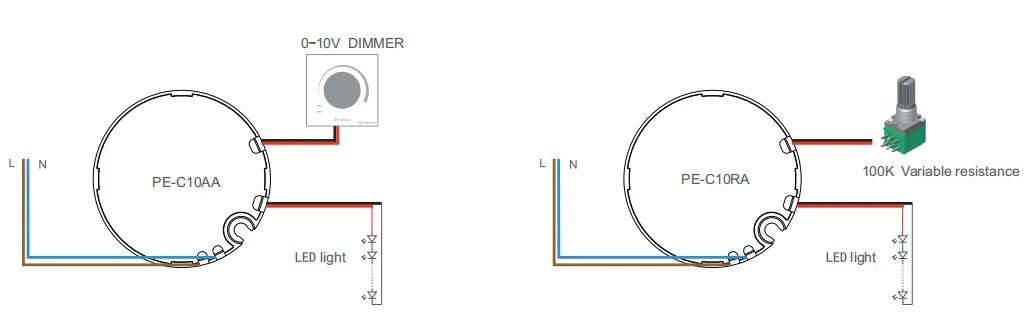

ဝါယာကြိုး-

အသုံးပြုပုံ လမ်းညွှန်ချက်များ

ထုတ်ကုန်၏ အဝင်အထွက်ဂိတ်အား AC တိုက်ရိုက်လိုင်း L နှင့် သုညလိုင်း n တို့နှင့် ချိတ်ဆက်ထားပြီး အထွက်ဂိတ်အား ထုတ်ကုန်သတ်မှတ်ခြင်းနှင့်အညီ ကြိုးဖြင့် ချိတ်ဆက်ထားသည်။ အပြုသဘောနှင့် အနုတ်လက္ခဏာများကို အာရုံစိုက်ပါ။

1. ဤပါဝါထောက်ပံ့မှုကို အသုံးပြုသောအခါ၊ အဝင်အဆုံးနှင့် အထွက်အဆုံးကို ပိုင်းခြားရန် ကျေးဇူးပြု၍ အာရုံစိုက်ပါ။ ကျေးဇူးပြု၍ ဝိုင်ယာကြိုး မှန်မှန်ကန်ကန် စစ်ဆေးပြီးမှသာ ပါဝါဖွင့်ပါ။

2. ကျေးဇူးပြု၍ DC အထွက်တွင် ဝန်ကို ဦးစွာချိတ်ဆက်ပါ၊ မှန်ကြောင်းအတည်ပြုပါ၊ ထို့နောက် ပါဝါထောက်ပံ့မှုကို ချိတ်ဆက်ပါ။

3. ထုတ်ကုန်၏ input voltage range သည် ac20-250v ဖြစ်ပြီး သတ်မှတ်ထားသော load range အတွင်းတွင်အသုံးပြုပြီး ပတ်ဝန်းကျင်အပူချိန်မှာ - 20 မှ + 55 ဖြစ်သည်၊ ထုတ်ကုန်၏ဝန်ဆောင်မှုအခြေအနေများနှင့်ကိုက်ညီသောပတ်ဝန်းကျင်တွင်၊

ထုတ်ကုန်သည် 3 နှစ်အခမဲ့အာမခံကိုခံစားသည်။ အသုံးပြုနေစဉ်အတွင်း အဖြစ်များသော ပြဿနာများအတွက် ဖြေရှင်းနည်းများ

1. ပါဝါဖွင့်ထားသောအခါ ထုတ်ကုန်သည် အလုပ်မလုပ်ပါ- 1. ဖိအားလိုင်းအား ကောင်းမွန်စွာချိတ်ဆက်ထားခြင်းရှိမရှိ စစ်ဆေးပါ၊

2. အချက်ပြထိန်းချုပ်လိုင်းမှန်သလား၊

3. အဝင်နှင့်အထွက်ကို မှားယွင်းစွာချိတ်ဆက်ထားခြင်းရှိမရှိ၊

4. အချက်ပြလိုင်းသည် ပတ်လမ်းကြောင်းတိုခြင်း ရှိ၊

2. ပါဝါထောက်ပံ့မှုကို ဗို့အားနိမ့်လိုင်းနံပါတ်ဖြင့် ထိန်းချုပ်ထားသောကြောင့်၊ အကာအရံအချက်ပြလိုင်းများကို တတ်နိုင်သမျှ အသုံးပြုရမည်ဖြစ်ပါသည်။

ထိန်းချုပ်မှုပမာဏနှင့် အကွာအဝေးကို သေချာစေရန် အမှန်တကယ်အသုံးပြုမှုတွင် ဖြစ်နိုင်သည်။

0-10V နှင့် 1-10V အကြား ကွာခြားချက်-

1. ဤပါဝါထောက်ပံ့မှုကို အသုံးပြုသောအခါ၊ အဝင်အဆုံးနှင့် အထွက်အဆုံးကို ပိုင်းခြားရန် ကျေးဇူးပြု၍ အာရုံစိုက်ပါ။ ကျေးဇူးပြုပြီး ဝိုင်ယာကြိုး

မှန်မှန်ကန်ကန် စစ်ဆေးပြီးမှသာ ပါဝါဖွင့်ပါ။

3. ထုတ်ကုန်၏ input ဗို့အားအကွာအဝေးမှာ ac20-250v ဖြစ်ပြီး၊ သတ်မှတ်ထားသောဝန်အကွာအဝေးအတွင်းအသုံးပြုပြီး ပတ်ဝန်းကျင်အပူချိန်မှာ - 20 မှ + 55 ၊

ထုတ်ကုန်၏ဝန်ဆောင်မှုအခြေအနေများနှင့်ကိုက်ညီသောပတ်ဝန်းကျင်တွင်၊ ထုတ်ကုန်သည် 3 နှစ်အခမဲ့အာမခံရှိသည်။
