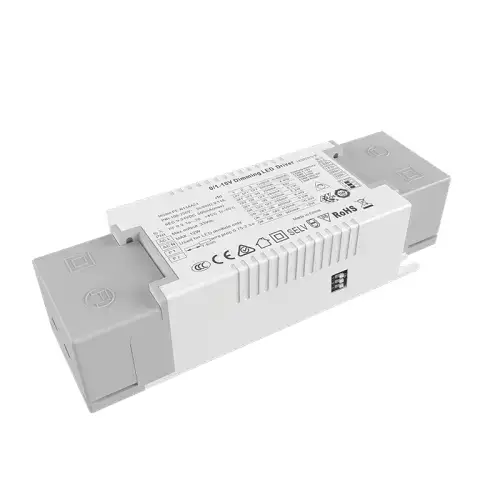

10W Constant Current 0/1-10V CCT Dimmable LED Driver

Starwell စက်ရုံ၏ အရည်အသွေးမြင့် 10W Constant Current 0/1-10V CCT Dimmable LED Driver တွင် ချန်နယ်အချက်ပြထိန်းချုပ်မှုနှစ်ခုပါရှိသည်၊ ချန်နယ်တစ်ခုသည် တောက်ပမှုကို ထိန်းချုပ်ရန် 0/1-10v၊ အခြားချန်နယ်သည် အရောင်အပူချိန်ကို ထိန်းချုပ်ရန် 0/1-10v၊ CPU သည် မှိန်မှိန်မျဉ်းကွေးကို ထိန်းချုပ်ထားပြီး ကြိမ်နှုန်းကို ရောစပ်ထိန်းချုပ်ထားသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ပရော်ဖက်ရှင်နယ်ထုတ်လုပ်သူအနေဖြင့် Starwell မှ သင့်အား အရည်အသွေးမြင့် 10W Constant Current 0/1-10V CCT Dimmable LED Driver ကို ပေးဆောင်လိုပါသည်။ တောက်ပမှုကို မြင်သာထင်မြင်နိုင်စွမ်းရရှိစေရန်၊ အသုံးပြုသည့်ကုန်ကြမ်းများမှာ ပထမလိုင်းအမှတ်တံဆိပ်များ၊ တင်သွင်းလာသော ချစ်ပ်အလွန်အမင်း မှိန်ပျပျဒီဇိုင်း၊ စျေးကွက်ရှိ အသိဉာဏ်မှိန်မှိန်ခြင်းစနစ်အမျိုးမျိုးနှင့် ကိုက်ညီသော အရောင်အပူချိန်ကို တိကျသောထိန်းချုပ်မှု၊ အလွန်သေးငယ်သော အရွယ်အစားဒီဇိုင်း (စနစ်သည် အလင်းအမှောင်ချိန်ညှိမှု ချန်နယ်နှစ်ခုပါသည့် တစ်ချိန်တည်းတွင် ရောစပ်ထားသော အရောင်အပူချိန်မုဒ်ဖြစ်ပါက၊ ၎င်းသည် ပရိုဂရမ်ကို စိတ်ကြိုက်ပြင်ဆင်ရန် လိုအပ်သည်)။

သတ်မှတ်ချက်

မော်ဒယ်		PE-FN10ACA42	PE-FN20ACA42
ထုတ်ပေးသည်။	အထွက်ဗို့အား	9-42Vdc 9-41Vdc 9-37Vdc 9-33Vdc 9-28Vdc	9-42Vdc
	Max Output Voltage	42Vdc	42Vdc
	Non-load Output Voltage	45Vdc	45Vdc
	Output Current	120/180/200/240/270/300/350mA	200/250/280/300/350/400/450/500mA
	အထွက်ပါဝါ	1.5W ~ 9.8W	2W~21W
	Strobe အဆင့်	Flicker မရှိပါ။
	Dimming Range	0 ~ 100%၊ ဖြစ်နိုင်ခြေ 0.03% တွင် LED စတင်သည်။
	PWM Dimming Frequency	> 3600Hz
	လက်ရှိတိကျမှု	±5%
	ပါဝါချမုဒ်	အမြင့်ဆုံး အလင်းအမှောင် အထွက် signal မရှိပါ။
ထည့်သွင်းခြင်း။	မှိန်ခြင်းမျက်နှာပြင်	0-10V 1-10V အချက်ပြအင်တာဖေ့စ် လက်ရှိ <2ma
	Input Voltage Range	200-250Vac
	အကြိမ်ရေ	50/60Hz
	Input Current	<0.045A ac230v	<0.055A ac230v
	ပါဝါအချက်	PF>0.94/230V ac (အပြည့်သွင်းချိန်တွင်)	PF> 0.95/230V ac (အပြည့်သွင်းချိန်တွင်)
	THD	230Vac@THD <14% (အပြည့်သွင်းချိန်တွင်)
	စွမ်းဆောင်ရည်(အမျိုးအစား။)	၈၁%	၈၆%
	Inrush Current (အမျိုးအစား။)	အအေးစတင်25A@230Vac
	Anti Surge	L-N: 1.8kV
	Leakage Current	<0.25mA/230Vac
ပတ်ဝန်းကျင်	အလုပ်အပူချိန်	ta: 45°C tc: 80°C
	စိုထိုင်းဆ အလုပ်လုပ်ခြင်း။	20 ~ 95%RH၊ ပေါင်းစည်းခြင်းမရှိ
	သိုလှောင်မှုအပူချိန်၊ စိုထိုင်းဆ	-40 ~ 80°C၊ 10~95%RH
	Temp.Coefficient	±0.03%/°C(0-50)°C
	တုန်ခါမှု	10~500Hz၊ 2G 12min./1cycle၊ ကြာချိန် 72min။ X, Y, Z axes တစ်လျှောက် တစ်ခုစီ။
အကာအကွယ်	အပူလွန်ကဲခြင်း ကာကွယ်ရေး	PCB အပူချိန် ≥110°C, , အလိုအလျောက် ပြန်လည်ကောင်းမွန်လာပါက အထွက်လက်ရှိကို ထက်မြက်စွာ ချိန်ညှိခြင်း သို့မဟုတ် ပိတ်ခြင်း
	Over Load Protection ၊	power≥102%, အလိုအလျောက်ပြန်လည်ရယူသောအခါတွင် အထွက်ကိုပိတ်ပါ။
	Short Circuit ကာကွယ်ရေး	ဝါယာရှော့ဖြစ်လျှင် အလိုအလျောက်ပိတ်ပြီး အော်တိုပြန်တက်လာသည်။
	Non-Load Protection	Constant Voltage အထွက်။
ဘေးကင်းရေး & EMC	ဗို့အားကိုခံနိုင်ရည်ရှိသည်။	I/P-O/P: 3750Vac
	Isolation Resistance ၊	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	ဘေးကင်းရေးစံနှုန်းများ	IEC/EN61347-1၊ IEC/EN61347-2-13
	EMC ထုတ်လွှတ်မှု	/
	EMC Immunity	/
	Strobe စမ်းသပ်မှုစံနှုန်း	IEEE 1789
အခြားသူများ	အတိုင်းအတာ	130×37×22.6mm(L×W×H)
	ထုပ်ပိုးခြင်း။	PE အိတ်
	အလေးချိန် (G.W.)	85g±10g

အင်္ဂါရပ်များ-

1. အရောင်မှိန်မှိန်နှင့် အရောင်လိုက်ဖက်သော အင်တာဖေ့စ်များစွာကို ပေါင်းစည်းပါ 2.0/1-10v တောက်ပမှု ချိန်ညှိမှု၊ အရောင်ကိုက်ညီသော အပူချိန်

3. stroboscopic မပါဘဲ ဒစ်ဂျစ်တယ် ထိန်းချုပ်မှု အထွက်

4. AC input 200-250v ပါဝင်ပါသည်။

5. သဘာဝလေအေးပေးခြင်း၊ စိုစွတ်မှုဒဏ်ခံခြင်း၊ ဆီလီကွန်အပူကို စွန့်ထုတ်ခြင်း လုပ်ငန်းစဉ်ကို လုပ်ဆောင်သည်။

6. နက်ရှိုင်းမှိန်မှိန်ဒီဇိုင်း

7. များစွာသောကာကွယ်မှုလုပ်ဆောင်ချက်များ

8. crimping ဒီဇိုင်း, အဆင်ပြေမြန်ဆန်

လျှောက်လွှာ

1. LED နှစ်ရောင် အလင်းရင်းမြစ်

2. villa အသိဉာဏ်အလင်းရောင်

3. ကြိုးမဲ့အသိဉာဏ်အလင်းရောင်စနစ်သို့ဝင်ရောက်နိုင်သည်။

4. ပြတိုက်အလင်းရောင်

5. အဆင့်မြင့်လုပ်ငန်းသုံးအလင်းရောင်

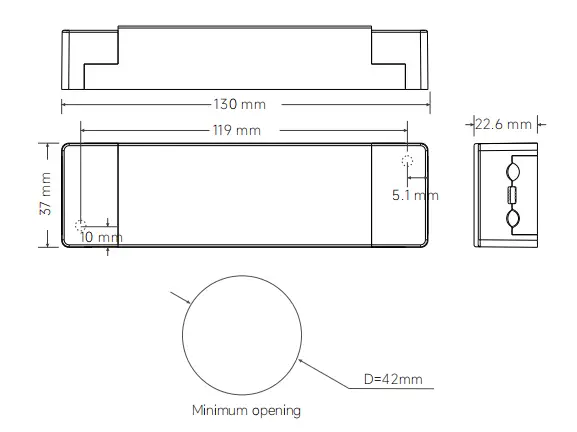

အတိုင်းအတာများ

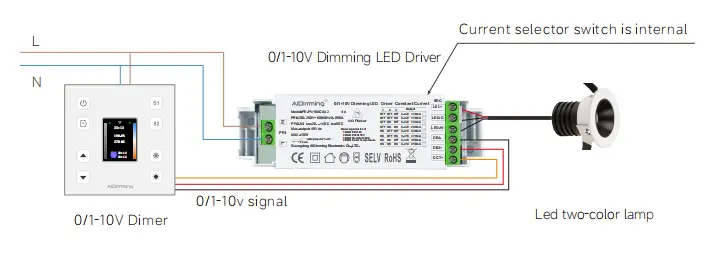

ဝါယာကြိုး-

1. Input terminal wiring- ဝါယာကြိုး gauge 22awg-14awg (0.5mm2 – 1.5mm2) အတွက် သင့်လျော်သော၊ ထုတ်ယူခြင်း 9-10mm သံဖြူ လိုအပ်သည်

2. Output terminal wiring- ဝါယာကြိုး gauge 22awg-12awg (0.5mm2 – 1.5mm2) အတွက် သင့်လျော်သော၊ ထုတ်ယူခြင်း 6-7mm သံဖြူ လိုအပ်သည်

3. Output terminal ဝိုင်ယာကြိုး- အထွက် LED ၏ အပြုသဘောဆောင်သော တိုင်သည် အများအားဖြင့် terminal ဖြစ်ပြီး၊ ဝိုင်ယာကြိုးသုံးချောင်းကို ဦးဆောင်နိုင်သည်

အပြုသဘောဆောင်သောဝင်ရိုးစွန်းများထဲမှတစ်ခုသို့ချိတ်ဆက်ပါ။

အသုံးပြုပုံ လမ်းညွှန်ချက်များ

အခြားသတ်မှတ်ထားခြင်းမရှိပါက၊ သတ်မှတ်ချက်များနှင့် ကန့်သတ်ချက်များအားလုံးကို 230VAC input၊ အဆင့်သတ်မှတ်ထားသောဝန်နှင့် 25 ℃ ဝန်းကျင်တွင် တိုင်းတာသည်။

အပူချိန်

ဤထုတ်ကုန်တွင် ထည့်သွင်းသည့်နေရာတွင် ဖိထားသော လိုင်းအဖုံးပါရှိပြီး၊ ကိုယ်တိုင်သော့ခတ်ထားသော ကုပ်ပါရှိသော၊ ၎င်းကို ဝက်အူလှည့်ဖြင့်ဖွင့်နိုင်ပြီး၊ ထို့နောက် သင်၊

AC လိုင်း L နှင့် null lime N တို့နှင့် ချိတ်ဆက်ထားသော input terminal ကို တွေ့ရမည်ဖြစ်ပြီး၊ output terminal သည် a အရ ချိတ်ဆက်သည် ။

ထုတ်ကုန်တံဆိပ်၊ အပြုသဘောနှင့်အနုတ်လက္ခဏာတိုင်ကိုသတိပြုပါ။

**1: အဝင်နှင့်အထွက်ကြား ခြားနားချက်ကို အာရုံစိုက်ပါ၊ မှန်ကန်စွာချိတ်ဆက်ပါ၊ ထို့နောက် ပါဝါဖွင့်ပါ။

**2: ကျေးဇူးပြု၍ DC output ၏ load ကို ဦးစွာချိတ်ဆက်ပါ၊ စစ်ဆေးပြီးနောက် driver ကိုဖွင့်ပါ။ အဆက်မပြတ်လက်ရှိမုဒ်တွင်ပါဝါရှိလျှင်

အဖွင့်ပတ်လမ်းတွင် ကျေးဇူးပြု၍ ယာဉ်မောင်းကို ပိတ်လိုက်ပြီး အထွက်မှ သိမ်းဆည်းထားသည့် လျှပ်စစ်စွမ်းအင်ကို LED နှင့် ချိတ်ဆက်၍မရပါ။

လွှတ်ခြင်း၊ သို့မဟုတ် LED ကိုပျက်စီးစေနိုင်သည်။

**၃။ဤဒရိုင်ဘာအမျိုးအစားသည် LED မီးချောင်းများကိုအသုံးပြုရန်သာကန့်သတ်ထားပြီး input voltage range သည် AC200-250V၊ အပူလျှပ်ကာ၊

သတ်မှတ်ထားသော ထုတ်ကုန်နှင့် ကိုက်ညီသော ချည်သားနှင့် ထုတ်ကုန်၏ အပူပျံ့ခြင်းကို အနှောင့်အယှက်ဖြစ်စေသော အခြားပစ္စည်းများ

output voltage, current range, the use environment temperature is -20-45 degrees, and the surface can’t cover the

ပတ်ဝန်းကျင်အခြေအနေများ၊ ဤထုတ်ကုန်သည် 5 နှစ်အခမဲ့အာမခံကိုနှစ်သက်သည်။

1. ပထမအကြိမ်တွင် မီးမှိန်မှိန်သောဒရိုက်ဗာကို ချိတ်ဆက်ပြီးနောက် LED မီးလုံးသည် တောက်ပမလာပါ၊ ကျေးဇူးပြု၍ AC အဝင်ကိုပိတ်ပြီး စစ်ဆေးပါ။

အောက်ပါအတိုင်း

1) DC အထွက်မကောင်းသည်ဖြစ်စေ အဆက်အသွယ်မကောင်းပါ။

2) DC output polarity ကို ပြောင်းပြန်ဖြစ်စေ သို့မဟုတ် LED board သည် welded anti;

3) AC input သည် မကောင်းသော အဆက်အသွယ် ရှိမရှိ၊ အဆိုပါ ချို့ယွင်းချက်များကို ဖယ်ရှားပြီးနောက် စမ်းသပ်ပါ။

2. စက်တွင် ကောင်းမွန်သော ချိတ်ဆက်မှု၊ LED မီးများ ပါရှိသော်လည်း LED တုန်ခါမှုများ၊ ကျေးဇူးပြု၍ AC input ကို ပိတ်ပြီး အောက်ပါအတိုင်း စစ်ဆေးပါ။

1) သတ်မှတ်ချက်များနှင့် အမှန်တကယ် ဘောင်များ ကိုက်ညီမှုရှိမရှိ၊

2) အသုံးပြုမှုတွင် မေးခွန်းများရှိပါက ကျွန်ုပ်တို့ထံ အချိန်မီ ဆက်သွယ်ပါ၊ ကျွန်ုပ်တို့သည် သင့်ပြဿနာများကို ဖြေရှင်းရန် ကျွန်ုပ်တို့ အကောင်းဆုံးကြိုးစားပါမည်။

0-10V နှင့် 1-10V အကြား ကွာခြားချက်-

1. 0/10V မှိန်စက်ကို အမြင့်ဆုံး 10V သို့ ချိန်ညှိသောအခါ၊ အထွက်လက်ရှိသည် ပါဝါအထွက်၏ 100% သို့ ရောက်ရှိမည်ဖြစ်ပြီး တောက်ပမှုသည် 100% အထိ ရောက်ရှိမည်ဖြစ်သည်။ 0-10V မှိန်စက်ကို 0V သို့ ချိန်ညှိသောအခါ၊ လက်ရှိဖြစ်လိမ့်မည်။

အနည်းဆုံး၊ အလင်းပိတ်လိမ့်မည်။ 1-10V မှိန်မှိန်ခြင်းကို 1V သို့ချိန်ညှိသောအခါ၊ လက်ရှိသည် အနိမ့်ဆုံးဖြစ်ပြီး မီးပိတ်သွားပါသည်။

2. 0-10V နှင့် 1-10V မှိန်မှိန်ခြင်းကြား ကွာခြားချက်- ကွဲပြားခြားနားသော စတင်ခြင်းနှင့် အပိတ်ဗို့အား၊ 0-10V သည် 0.7V တွင် ဖွင့်ထားသည်၊

(အနိမ့်တောက်ပမှု) 1-10V သည် 1.2V (မိနစ်တောက်ပမှု) တွင် ဖွင့်ထားသည်။

3. ဒစ်ဂျစ်တယ်မှိန်မှိန်သောဒရိုက်ဗာ 0-10V နှင့် 1-10V မှိန်ခြင်းအလိုအလျောက်သတ်မှတ်ခြင်း မှိန်မှိန်မုဒ်နှစ်ခု။

4. တူညီသောအချက်ပြပတ်လမ်းသည် အလင်းနှင့်အမှောင်ကို တစ်ချိန်တည်းတွင် ထိန်းချုပ်သည်။

5. မှိန်ဖျော့ဖျော့ (မှိန်မှိန်ခြင်းစနစ်) ကို 0-10V နှင့် 1-10V မှိန်ခြင်းအချက်ပြမှုများ ခွဲခြားထားသည်။

6. မှိန်ဖျော့ဖျော့ လိုက်ဖက်ညီမှုသည် အချက်ပြလိုင်း၏ ထိန်းချုပ်မှုအကွာအဝေးနှင့် ထိန်းချုပ်ပါဝါထောက်ပံ့မှုအရေအတွက်တို့နှင့် ဆက်စပ်နေသည်။

နံပါတ်သည် ကြီးလွန်းပါက သို့မဟုတ် အချက်ပြလိုင်းသည် ရှည်လွန်းပါက၊ အောက်ပိုင်းကို ချိန်ညှိ၍မရပါက ချိန်ညှိမရနိုင်သော ပြဿနာများ ဖြစ်ပေါ်လာမည်ဖြစ်သည်။
